Фрезер ручной Bosch POF 1200 AE

Ручной сетевой фрезер Bosch POF 1200 AE с системой легкой заменяемости насадок

Ручной фрезер BOSCH POF 1200 AE – это профессиональный агрегат, который широко используется при декорировании древесных материалов. Благодаря инструменту оператор сможет плавно сделать надрезы необходимой для него глубины. При этом точность фрезерования гарантируется системой электронной регулировки оборотов. Вертикальный аппарат легко превращается в стационарный станок с системой пылеотвода, если к фрезеру подключить пылесос.

• устройство оснащено усовершенствованным электродвигателем с эффективной защитой от перегрева и перегрузок, мощность которого 1200 Вт;
• регулировочное колесико отвечает за выбор необходимого количества оборотов, при этом число оборотов на холостом ходу варьируется от 11000 до 28000 об/мин;
• за стабилизацию числа оборотов отвечает электронная система Bosch-Electronic, которая самостоятельно подстраивается под обрабатываемый материал;
• плавный запуск и быстрая остановка устройства гарантируется за счет выключателя, размещенного для удобства пользователя в рукоятке;
• инструмент оснащен системой Bosch-SDS, которая важна для легкой установки копировальной втулки;
• замена насадок у данной модели происходит достаточно незатруднительно и быстро благодаря встроенному фиксатору шпинделя;
• для контроля глубины пропила на приборе предусмотрена шкала настройки глубины фрезерования;
• ограничитель глубины настраивается и фиксируется при помощи специального практичного винта;
• направляющие колонки фрезера размещены в резиновом защитном кожухе, который уберегает оператора от вредного воздействия осколочных отходов в процессе фрезерования;
• положение фрезы оператор способен изменять самостоятельно без использования дополнительных аксессуаров;
• конструкция фрезера предусматривает наличие двух эргономичных рукояток, имеющих особое мягкое нескользящее покрытие Softgrip, которое гарантирует крепкий захват инструмента;
• конструкция предусматривает возможность подключения к пылесосу, который очищает рабочую зону от пыли, стружек и других отходов.

1. фрезер ручной Bosch POF 1200 AE;
2. всасывающий переходник;
3. копировальная втулка;
4. пазовая фреза (Ø 8 мм);
5. рожковый ключ;
6. центрирующий стержень;
7. цанговые патроны (3 шт.);
8. параллельный упор.

Купить фрезер ручной Bosch POF 1200 AE на самых выгодных условиях можно на нашем сайте или непосредственно в магазине Бош Тулс.

Характеристики

Технические характеристики

Фрезер Bosch POF 1200 AE: инструкция

Вы успешно зарегистрированы на сайте.
Вам доступен личный кабинет пользователя.

Ваши данные
Ваш пароль воcстановлен!
Теперь вы можете полноценно пользоваться
всеми возможностями нашего интернет-магазина.
Ваша претензия принята

Здравствуйте, Ваша претензия принята и зарегистрирована.
В течение 3-х рабочих дней Вам, на электронную почту, будет дан письменный ответ. В случае возникновения дополнительных вопросов, менеджер претензионного отдела свяжется с Вами.

Сообщение об ошибке
Ваше сообщение об ошибке на сайте успешно отправлено.
Большое спасибо!
Произошла ошибка,
пробуйте позже.
Добавить отзыв о магазине

Торг для данного товара сейчас не возможен!

Хочу поторговаться
Сколько вы готовы заплатить за этот товар?

Введите ваше ценовое предложение

Как установить фрейзер bosch pof 1200 ae

Фрезер BOSCH POF 1200 AE

Фрезер BOSCH POF 1200 AE — ручной сетевой фрезер, обеспечивающий высокую производительность и точность. Фрезер BOSCH POF 1200 AE — это инструмент, обеспечивающий креативную обработку древесины. Во фрезерном станке BOSCH POF 1200 AE реализована легкая замена принадлежностей за счет блокировки шпинделя. Копировальные втулки устанавливаются без применения дополнительных инструментов, благодаря оснащению фрезера BOSCH POF 1200 AE системой BOSCH-SDS.

Свойства фрезера BOSCH POF 1200 AE:

• Предустановка частоты оборотов в соответствии с характеристиками материала при помощи системы электронного управления с дисковым переключателем и переключателем с функцией плавного пуска.
• Простая и быстрая замена фрезера благодаря встроенному фиксатору шпинделя.
• Система Bosch SDS позволяет просто, без лишних инструментов устанавливать копирующую втулку.
• Мощный двигатель в 1.200 Ватт для обрабатывание уровня составных всех типов древесины.
• Подключение к пылесосу – работы без пыли.
• Прозрачная защита кожуха защищает от стружки.
• Отличный эргономичный корпус с ручкой с мягкой накладкой: комфортная и безупречная работа.

Комплект поставки:

• Фрезер BOSCH POF 1200 AE 060326A100
• Центрирующий стержень (2 609 200 310)
• Копировальная втулка (2 609 200 138)
• Пазовая фреза (Ø 8 мм) (2 608 628 381)
• Цанговые патроны (3 шт.)
• Рожковый ключ (1 609 203 V40)
• Параллельный упор (1 609 203 M85)
• Всасывающий переходник (2 600 499 077).

• Похожие товары
• Вместе с этим также покупают

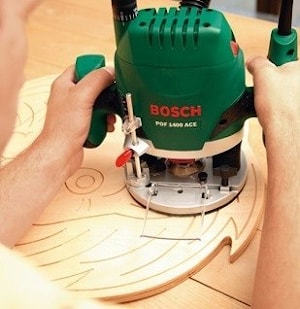

Инструкция по эксплуатации / работа с инструментом Ручной фрезер Bosch POF 1400 AСE

Инструкция по эксплуатации. Ручной фрезер Bosch POF 1400 AСE.

Работа с ручным фрезером Bosch POF 1400 AСE. Чтобы работа с инструментом была продуктивной и не причинила ущерба Вашему здоровью прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура). Штепсельная вилка электроинструмента должна подходить к штепсельной розетке.

Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.

Работа с инструментом. Включение электроинструмента  Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке электроинструмента. Электроинструменты на 230 В могут работать также и при напряжении 220 В.

Настройка числа оборотов С помощью установочного колесика 23 Вы можете установить необходимое число оборотов также и во время работы. 1 – 2 низкое число оборотов 3 – 4 среднее число оборотов 5 – 6 высокое число оборотов Приведенные в таблице значения являются ориентировочными значениями. Необходимое число оборотов зависит от материала и рабочих условий и может быть определено практическим способом. Установка глубины фрезерования.
Установку глубины фрезерования разрешается выполнять только при выключенном электроинструменте. Грубую настройку глубины фрезерования выполняйте следующим образом:
Установите электроинструмент с закрепленной фрезой на подлежащую обработке деталь. – POF 1400 ACE: Установите ручку точной настройки глубины фрезерования 18 в среднее положение. Вращайте для этого ручку 18 до тех пор, пока отметки 19 не станут в показанное на рисунке положение. После этого поверните шкалу 17 на «0» Тонкая настройка глубины фрезерования (POF 1400 ACE)

После пробного захода Вы можете вращением ручки тон- кой настройки глубины фрезерования 18 точно настроить глубину фрезерования на желаемое значение; для увеличения глубины вращайте ручку против часовой стрелки, для уменьшения глубины – по часовой стрелке. При этом шкала 17 служит для ориентировки. Одним поворотом ручки Вы изменяете значение глубины на 2,0 мм, а перемещением на одну риску деления верхнего края шкалы 17 – на 0,1 мм. Максимальное значение изменения глубины фрезерования составляет ± 8 мм. Пример: Желаемая глубина фрезерования составляет 10,0 мм, при пробном фрезеровании получено значение 9,6 мм. – Приподнимите вертикально-фрезерный станок и подложите под плиту скольжения, напр., деревянные об- резки 7 так, чтобы фреза 21 при опускании не касалась заготовки. Поверните зажимной рычаг фиксирования глубины фрезерования 16 в направлении  и медлен- но перемещайте вертикально-фрезерный станок вниз, пока ограничитель глубины 13 не сядет на ступенчатый упор 9. После этого устновите шкалу 17 на «0» и отпустите барашковый винт 11. – Поверните ручку 18 на 0,4 мм/4 деления (разница между заданным и фактическим значением) по часовой стрелке и затяните барашковый винт

11.Проверьте установленную глубину пробным фрезерованием. После установки глубины фрезерования не изменяйте положение ползунка с индексной отметкой 12 на ограничителе глубины 13, чтобы Вы всегда могли определить текущую глубину по шкале 14. Тонкая настройка глубины фрезерования (POF 1200 AE) Ступенчатым упором 9 Вы можете предварительно уста- навливать глубину фрезерования. Настройка производится, как описано выше, с той лишь разницей, что вращением настроечных винтов ступенчатого упора 24 можно менять высоту упоров по отношению друг к другу.
Фрезерование со вспомогательным упором.
Для обработки больших заготовок, например, для фрезеровании пазов, на заготовке можно закрепить доску или планку в качестве вспомогательного упора и фрезеровать вдоль этого упора. Перемещайте вертикально-фрезер- ный станок сплющенной стороной плиты скольжения вдоль вспомогательного упора. Фрезерование кромок или профильное фрезерование При фрезеровании кромок или профилей фреза должна быть оснащена направляющей цапфой или шарикоподшипником. Подведите включенный электроинструмент сбоку к де- тали так, чтобы направляющая цапфа или шарикоподшипник фрезы уперлись в подлежащую обработке кромку детали. – Ведите электроинструмент обеими руками вдоль кромки детали. Следите при этом за прямоугольным прилеганием. Слишком большое усилие может повредить кромку детали.
Фрезерование с параллельным упором.
Вставьте параллельный упор 31 направляющими стержнями 30 в опорную плиту 6 и закрепите его нужным образом барашковыми винтами 4. Ведите включенный электроинструмент с равномерной подачей и боковым давлением на параллельный упор вдоль кромки детали. Фрезерование по дуге окружности. Поверните параллельный упор 31 поверхностями прилегания наверх. Вставьте параллельный упор 31 направляющими стержнями 30 в опорную плиту 6 и закрепите его нужным образом барашковыми винтами 4. Закрепите центрирующий штифт 32 барашковым винтом 33 через отверстие на параллельном упоре 31. Воткните центрирующий штифт 32 в отмеченную среднюю точку дуги окружности и выполните фрезерование с равномерной подачей. Удачи в использовании!
