Диагностика и замена шаровых опор на ВАЗ 2107

Шаровые опоры предназначены для удерживания колеса в вертикальной плоскости. В Жигулях они являются одним из самых больных и слабых мест. В этой статье вы узнаете, как диагностировать их неисправность и заменить.

Где купить запчасти на ВАЗ

Перед тем, как приступить к ремонту автомобиля ВАЗ, понадобится приобрести запасные части. На сайте интернет-магазина
Sinyee https://sinyee.com.ua/vaz/ автовладелец сможет подобрать оригинальные запасные части на такие модели как ВАЗ 2101, 2103, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2115, 2121, 2123 и 21213, 21214.

В Харькове у Sinyee есть магазин-склад, а доставка возможна по всей Украине.

Автомобилей ВАЗ на дорогах еще очень много, не смотря на то, что многим из них более 20 лет, они еще ездят. Правда, они нуждаются в периодическом ремонте, замене некоторых деталей.

Симптомы неисправности

Естественно, нет никаких оснований для замены этого элемента без причины. У любой неисправности есть свои симптомы, по которым можно узнать о проблемном узле. Так происходит и с шаровыми опорами. Одним из самых распространенных видов неисправности является стук при проезде неровностей. Стук этот глухой, исходит из нижней части колеса автомобиля. Ощущается по полу, в месте подставки для ноги.

Второй симптом можно ощутить при попытке повернуть руль на месте. Если при повороте руля на улице слышен неприятный скрип, значит, шаровая опора работает без смазки и, скорее всего, уже вышла из строя. Самое время, отправиться в гараж и проверить ее состояние.

Диагностика неисправности шаровых опор на ВАЗ 2107

Чтобы проверить шаровые опоры, необходимо поставить автомобиль на ровную площадку и вывесить передние колеса (можно поочереди). Посадите за руль товарища и попросите зажать педаль тормоза. Возьмитесь за колесо обеими руками в вертикальной плоскости и попробуйте покачать. Если замечен люфт, значит, шаровые опоры нуждаются в замене. Вообще, как правило, они выходят из строя по одной. Но так как разборка даже ради одной все равно предстоит большая, то менять рекомендуется сразу все четыре.

Зачем нужно нажимать на педаль тормоза? Дело в том, что ступицы на Жигулях регулируемые, а значит, при попытке покачать колесо можно ошибочно принять люфт ступицы за люфт в шаровых опорах. Именно для этого рекомендуют зажимать педаль тормоза, чтобы колодки зафиксировали ступицу и не давали ей перемещаться.

Процесс замены шаровых на ВАЗ 2107

В замене нет ничего сложного, нужно снять передние колеса и приготовить специальный съемник, который называется «солдатик». Ослабляем гайку пальца верхней опоры и устанавливаем съемник между двух пальцев опор. Выкручиваем болт съемника, выдавливая из проушины поворотного кулака верхнюю шаровую. Как только она выскочит, убираем съемник и откручиваем гайку до конца. Остается выкрутить верхние три гайки и поставить новую шаровую.

Вставляем ее в поворотный кулак, затягиваем и поступаем подобным образом с нижней шаровой, но пытаться выдавить ее съемником не стоит. Достаточно немного создать напряжение, а молотком ударить по проушине кулака, чтобы шаровая выскочила самостоятельно. После этого, нужно открутить нижнюю гайку до конца, заменить шаровую и собрать все на место. Если рычаг не стягивается, можно попробовать поставить под него домкрат.

После постановки автомобиля на колеса, рекомендуется выполнить контрольную протяжку шаровых опор.

Узнаем как проверить шаровые опоры на автомобилях ВАЗ классической серии

При диагностике элементов подвески нужно знать, как проверить шаровую опору. Это компонент системы, который позволяет вращаться ступице колеса под действием усилий, передаваемых через наконечники рулевых тяг. Шаровые опоры устанавливаются как на заднеприводные автомобили, так и на переднеприводные. Только в конструкции первых их больше, так как применяется двухрычажная система.

Зазоры в верхних шарнирах ВАЗ 2101-2107

Чтобы самостоятельно провести диагностику состояния шаровых шарниров, вам потребуются специальное приспособление для замера люфта и динамометрический ключ.

Процедура выполнения диагностики выглядит таким образом:

1. Перед тем как проверить шаровую опору, нужно установить автомобиль на ровной площадке и поднять сторону, на которой проводится диагностика.
2. Заранее ослабьте болты на колесе, а после поднятия выкрутите их.
3. Снимите колесо и положите его под двигателем.
4. Под нижнюю шаровую опору необходимо установить деревянный брус. Его высота должна быть 19 см.
5. Опустите автомобиль на брусок. Поверхность, на которой он устанавливается, должна быть твердой. На грунте делать работы нельзя.
6. Устанавливаете втулку прибора на гайке крепежа верхней шаровой, которая находится ближе к защитному кожуху тормозного диска.
7. На втулку надеваете прибор и закрепляете его при помощи болта.
8. Передвиньте приспособление, чтобы установить рычаг в вертикальном положении. Нижний край его должен упираться в кожух тормозного диска. После этого затяните болт.
9. Индикатор устанавливаете в стойке основания до упора. Натяг должен быть не более 2-3 мм.
10. Закрепляете на ступице колеса кронштейн при помощи двух болтов колес.
11. Устанавливаете динамометрический ключ на шестигранной головке.
12. Проверните ключ с моментом 196 Н*м (или 20 кгс/м) в одну и вторую стороны.
13. Сложите показания, которые будут на индикаторе.

Сумма показаний не должна быть больше 0,8 мм. Если отличается от этого значения, то требуется менять шаровую опору. Ездить на сломанной не только некомфортно, но и опасно – в любой момент может вырвать палец из обоймы. И если это произойдет на высокой скорости, фатального исхода не избежать.

Автолюбители, а особенно начинающие, боятся любых посторонних звуков при работе или движении.

Второй способ диагностики

Но не всегда имеется под рукой такой инструмент для измерения люфта. Намного проще выполнить все работы с монтажной лопаткой. Для этого потребуется помощник, которого нужно усадить за руль. Проведение диагностики выглядит следующим образом:

1. Напарник должен нажать на педаль тормоза, чтобы удержать ступицу. Это исключит возможность влияния люфта подшипника при диагностике.
2. Поднимите сторону автомобиля, на которой нужно провести диагностику.
3. Резко покачайте колесо, удерживая его за верх.
4. Можно использовать монтажную лопатку, для этого необходимо установить ее между верхним рычагом и ступицей. Двигаете вверх и вниз рычаг, оценивая люфт между обоймой опоры и пальцем.

В том случае, если вы обнаружите люфт в верхней шаровой опоре, обязательно замените элемент.

На автомобилях ВАЗ-2106 передняя подвеска двухрычажного типа. Причина.

Диагностика нижней шаровой

А теперь о том, как на ВАЗе проверить шаровую опору, расположенную на нижнем рычаге. Для этого потребуется выполнить несколько действий:

1. Если на нижней части шарового шарнира имеется грязь, то обязательно необходимо убрать ее.
2. При помощи ключа на «7» необходимо выкрутить заглушку, которая расположена на нижней части обоймы.
3. Диагностику удобно проводить на эстакаде или смотровой яме. Для этого нужно штангенциркуль установить в отверстие и замерить расстояние от сферы шарового пальца до нижнего края корпуса.
4. В том случае, если нет возможности установить глубиномер штангенциркуля, можно использовать тонкую проволоку или даже спичку. Устанавливаете ее в отверстие, после чего линейкой измеряете расстояние.
5. Максимальное значение расстояние от пальца должно быть 11,8 мм. Если меньше, то шаровую опору можно продолжать использовать. Но если это значение больше, потребуется замена шарнира.

Если диагностика показала, что замена шаровой опоры не требуется, забейте внутрь немного смазки. Для этого можно использовать даже простой шприц, установленный в отверстии нижней части обоймы. Желательно использовать смазку типа «Литол-24». Ее же можно забить под пыльник.

Многие водители периодически замечают стуки в подвеске при езде по.

Подготовка к замене

После того как проверили шаровые опоры на ВАЗ, выявили их поломки, обязательно произведите замену. На этапе подготовки вам потребуется выполнить следующие действия:

1. Установите домкрат под ремонтируемой стороной автомобиля.
2. Под задними колесами поставьте противооткатные башмаки.
3. Ослабьте болты на колесах, после чего поднимите сторону автомобиля. Снимите колесо и положите его под днище двигателя.

Вот и все, подготовка окончена. Теперь необходимо произвести демонтаж старых шаровых опор и установку новых.

Замена верхних опор

Для снятия верхней опоры вам потребуется выполнить такие манипуляции:

1. При помощи ключа на «22» необходимо выкрутить гайку, которая находится на пальце шарнира.
2. Затем нужно выпрессовать палец шарнира, используя специальный съемник, состоящий из двух рычагов. Один край упирается в палец нижней шаровой, второй — в верхнюю. Без съемника можно выполнить эту работу, но придётся очень сильно ударять молотком. В результате запросто вы разобьете рычаг подвески.
3. После того как палец шаровой выйдет со своего места, необходимо при помощи ключей на «13» выкрутить гайки, которыми крепится обойма к рычагу.

Замена нижних опор

После того как проверили шаровую 2107 и убедились в ее поломке, необходимо выкрутить болт с пальца. Но полностью выкрутить его не получится, для начала сделайте несколько оборотов. Дальнейшие действия:

1. Установите съемник и извлеките палец шаровой опоры и поворотного кулака ступицы. После этого можно полностью выкрутить гайку.
2. При помощи ключей на «13» необходимо выкрутить три гайки, которыми крепится корпус шаровой опоры к рычагу подвески.

Прежде чем устанавливать новые элементы, необходимо под пыльник набить достаточное количество смазки. Обязательно проверьте целостность резиновых пыльников.

Автолюбители, а особенно начинающие, боятся любых посторонних звуков при работе или движении автомобиля. Часто при движении может появляться непонятный стук передней подвески на мелких кочках на разной скорости. Неопытные автомобилисты сразу же едут .

На автомобилях ВАЗ-2106 передняя подвеска двухрычажного типа. Причина использования такой схемы – применение заднего привода.

Многие водители периодически замечают стуки в подвеске при езде по неровностям, но не все знают причины этой проблемы и как ее устранить.

«Лада Гранта» — это один из самых дешевых и доступных автомобилей на российском рынке. Машина построена на общей платформе с «Калиной» и имеет схожие технические характеристики. Однако что касается подвески, «Лада Гранты» была немного доработана. О .

Среди всех элементов подвески особое место занимают шаровые опоры ВАЗ-2110. Замена их производится при разрушении элемента или резинового пыльника. На самом деле это почти вечные узлы, при правильной и бережной эксплуатации они могут прослужить .

Сразу нужно сказать, что передняя подвеска ВАЗ-2107 двухрычажного типа, как и на большинстве заднеприводных машин. Время от времени необходимо производить контроль технического состояния всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров.

Представьте ситуацию. Вы едете на природу, по проселочной дороге. Тут автомобиль наскакивает на кочку, после которой дальнейшее движение не представляется возможным, поскольку вырвало шаровую опору. Но вот счастье — неподалеку есть автомагазин. Так что теперь ее нужно просто поменять.

Каждому автомобилю требуется своевременный уход. Это может быть простая замена расходников, а может быть дорогостоящий капитальный ремонт. Подвеска — не исключение. Но как узнать, какие детали покупать и на что обращать внимание при выборе?

Кино — это еще одна жизнь, которую актер проживает на съемках. В ней есть и печаль, и радость и другие эмоции, которые телезрители переживают вместе со своими героями. У каждого человека есть свой любимый актер или актриса и полюбившиеся фильмы с их участием. В российском кино много известных и талантливых артистов.

Особенности собственноручного ремонта смесителя. Чем отличаются картриджи для смесителей. Как правильно заменить картридж. Видовое разнообразие картриджей для однорычажных смесителей. Отличительные черты керамических картриджей. Отличительные характеристики картриджей от разных производителей. На что обратить внимание при покупке нового изделия.

Как проверить и заменить шаровые шарниры подвески ВАЗ-2107

Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500.

Установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо.

2. Подставьте под нижний шаровой шарнир деревянную колодку 10 высотой 190 мм и опустите на нее автомобиль.

3. Установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4.

4. Передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4.

5. Установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3, с натягом 2–3 мм, и затяните болт 6.

6. Прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и, моментом 196 Нм (20 кгс·м), поверните ключ к автомобилю и от него, оба показания индикатора суммируйте.

7. Суммарные показания индикатора не должны превышать 0,8 мм.

8. Повторите операции для подвески левого переднего колеса.

Состояние нижних шаровых шарниров

9. Установите автомобиль на ровной горизонтальной площадке с твердым покрытием и, подняв правую переднюю часть автомобиля, снимите колесо.

10. Поставьте под ступицу 1 деревянную колодку 5, высотой 280 мм, и опустите на нее автомобиль, очистите нижнюю часть шарнира от пыли и грязи и выверните коническую пробку.

11. Замерьте глубиномером штангенциркуля 4 расстояние «h» как показано на схеме.

12. Повторите операции для подвески левого переднего колеса.

13. Если h 11,3 мм, то шарнир снимите с автомобиля и тщательно осмотрите.

На корпусе шарнира не должно быть трещин, а в смазке – грязи.

При наличии грязи в смазке, трещин на корпусе шарнира, а также при h 11,8 мм – шарнир замените.

Конечно, не у каждого найдется приспособление и индикатор. Тогда можно довольно просто проверить состояние шаровых опор.

Проверка верхней шаровой опоры

Помощник нажимает педаль тормоза и удерживает ее во время проверки для того, чтобы исключить возможное влияние зазора в подшипниках ступицы.

Резкими движениями покачиваем колесо за верхнюю часть в плоскости, перпендикулярной продольной оси автомобиля.

Можно проверить состояние шаровой опоры другим способом.

1. Монтажной лопаткой поочередно вверх – вниз качаем верхний рычаг и проверяем наличие люфта между пальцем и корпусом шаровой опоры

2. При обнаружении люфта верхнюю шаровую опору необходимо заменить.

Проверка состояния нижней шаровой опоры

Очищаем нижнюю часть шаровой опоры от грязи и ключом на 7 мм отворачиваем пробку.

Если проверка проводится на смотровой яме или эстакаде, то замеряем глубиномером штангенциркуля расстояние от нижнего торца опоры до сферической поверхности шарового пальца.

Если состояние нижней шаровой опоры проверяется на ровной горизонтальной площадке и воспользоваться штангенциркулем невозможно из-за его длины, то, отвернув пробку, вставляем в шаровую опору отрезок проволоки и наносим на ней риску вровень с торцом шаровой опоры.

Штангенциркулем измеряем расстояние от верхнего конца проволоки до риски.

Если это расстояние больше 11,8 мм – шаровую опору заменяем.

Для смазки шарнира вворачиваем в шаровую опору масленку и нагнетателем подаем смазку в полость опоры, следя за тем, чтобы защитный чехол опоры не раздувался.

Замена шаровых опор

Вывешиваем и снимаем колесо.

Ключом «на 22» отворачиваем самоконтрящуюся гайку с шарового пальца верхней опоры.

С помощью приспособления выпрессовываем шаровой палец из поворотного кулака.

Если приспособления нет, то выпрессовать шаровой палец можно сильными ударами молотка по проушине поворотного кулака, одновременно отжимая от него верхний рычаг монтажной лопаткой.

Двумя ключами «на 13» отворачиваем три гайки крепления шаровой опоры к верхнему рычагу

Шаровая опора с защитным чехлом крепится к рычагу через прижимную пластину

Гайку нижней шаровой опоры сразу полностью отвернуть не удается, так как она упирается в рычаг поворотного кулака.

Поэтому ключом «на 22» сначала отворачиваем ее на 3–4 оборота.

Устанавливаем приспособление и выпрессовываем шаровой палец из поворотного кулака.

Полностью отворачиваем самоконтрящуюся гайку и, поднимая поворотный кулак, снимаем его с шарового пальца.

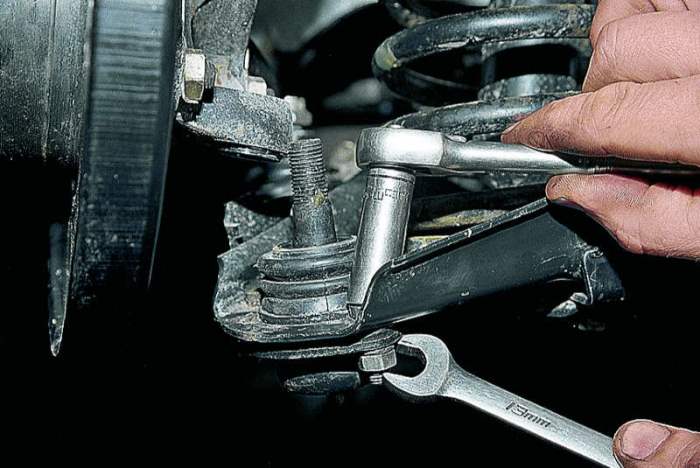

Ключами «на 13» отворачиваем три гайки крепления шаровой опоры к нижнему рычагу.

Она крепится к нему без прижимной пластины

Перед установкой новых шаровых опор убедимся в наличии в них смазки и целости защитных чехлов.

Чтобы полностью снять поворотный кулак с рычагов передней подвески, приспособлением выпрессовываем один шаровой палец и вставляем вместо него подходящий упор.

Выпрессовываем второй шаровой палец. Устанавливаем шаровые опоры в обратной последовательности.
