Разборка Canon i-SENSYS MF4018 для устранения ошибки с замятием бумаги
Разборка Canon i-SENSYS MF4018 для устранения ошибки с замятием бумаги
Достаточно часто это происходит так: отправляется на печать какой нибудь документ, тут пользователь осознает что документ многостраничный и целиком его печатать не требуется, и судорожно выдергивает бумагу из лотка подачи бумаги или жестко выдергивает замятую бумагу, и все — готово, Canon 4018 выводит на своем экране замятие бумаги. Причем при осмотре принтера замятой бумаги нигде нет. Это произошло из за смещения датчика на пути прохождения бумаги.
Ниже приведена инструкция по разборке МФУ Canon i-SENSYS MF4018 и проверке корректного расположения датчиков.
Подымаем крышку, выкручиваем 2 болтика с передней панели и поддев снизу снимаем.
Выкручиваем 3 болтика слева, удерживающих ограничитель.
С другой стороны снимаем ограничитель крышки.
После этого снимаем боковые панели, поддев защелки спереди и снизу.
Откручиваем сзади 2 болтика и снимаем удерживающимися ими заднюю панель.
Переходим к снятию сканера.
Для того чтоб его снять выкручиваем 1 болтик, и вынимаем 2 шлейфа с разъемом, идущие от сканера. Теперь можно снять блок сканера.
Теперь снимаем верхнюю крышку.
откручиваем еще 4 болтика и снимаем еще одну панель скрывающую печку.
Один из датчиков бумаги находится снизу(отмечено зеленым). Необходимо проверить его, чтоб он стоял на своем месте и не имел повреждений.
Еще 2 датчика расположены в печке (отмечено зеленым). Также проверяем их корректность расположения и отсутствие видимых дефектов, наличия всех пружинок.
Очень часто слетает пружинка удерживающая правый датчик.
Источник материала.
Статьи по теме:
- как разобрать nokia n8
- чип на Lexmark 12A7677
- как снять заднюю крышку с металлического корпуса мобильного телефона NOKIA 3720с
- чем заправить hp 305a
- aspire 5536 wifi
Отзыв: Лазерный принтер HP LaserJet 1320 — Неубиваемый пони на рабочем месте
Здравствуйте! Хочу поделиться с вами своим мнением о лазерном принтере HP LaserJet 1320.
Данным принтером пользуюсь на работе.

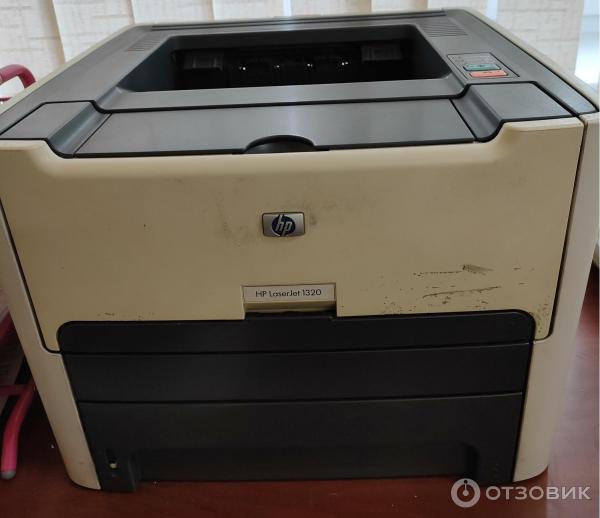

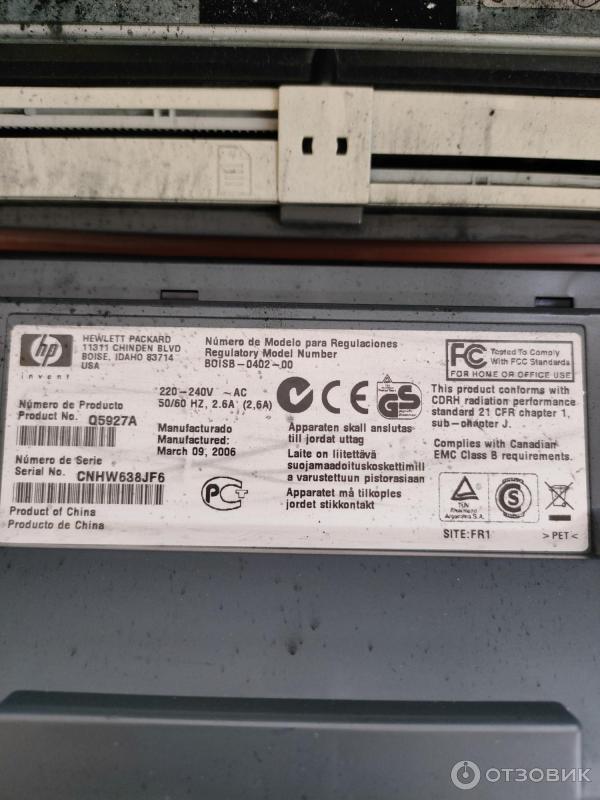

Как видите, принтер застал ещё советские времена))) Судя по его внешнему виду.
Однако не стоит списывает его со счетов.
Проработав на нем несколько лет, я поняла, что данный принтер- надёжный товарищ и верный друг. Бывает и у него, конечно, моменты, когда он устал. В таких случаях он начинает капризничать и зажевывать бумагу. Но такие случаи связаны всегда с его большой нагрузкой. То есть, слишком нагружать «старичка» не стоит.

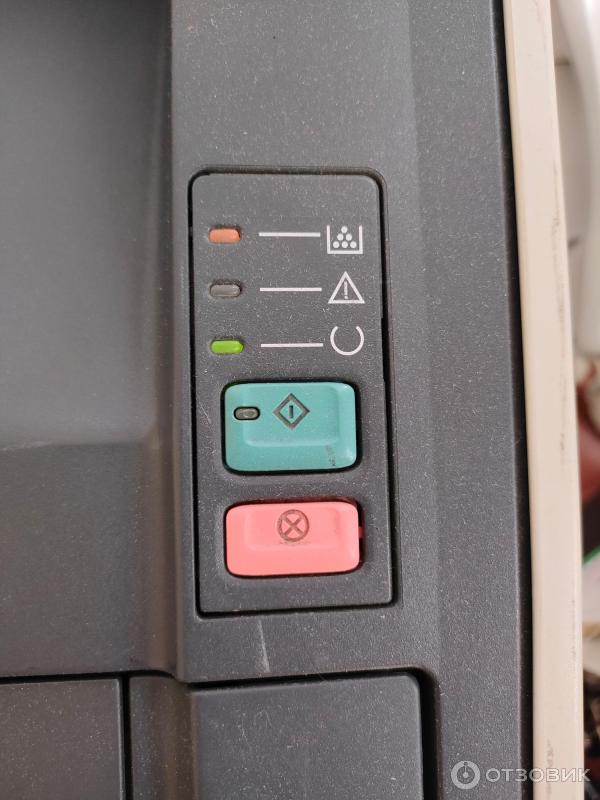

Панель управления, практически.

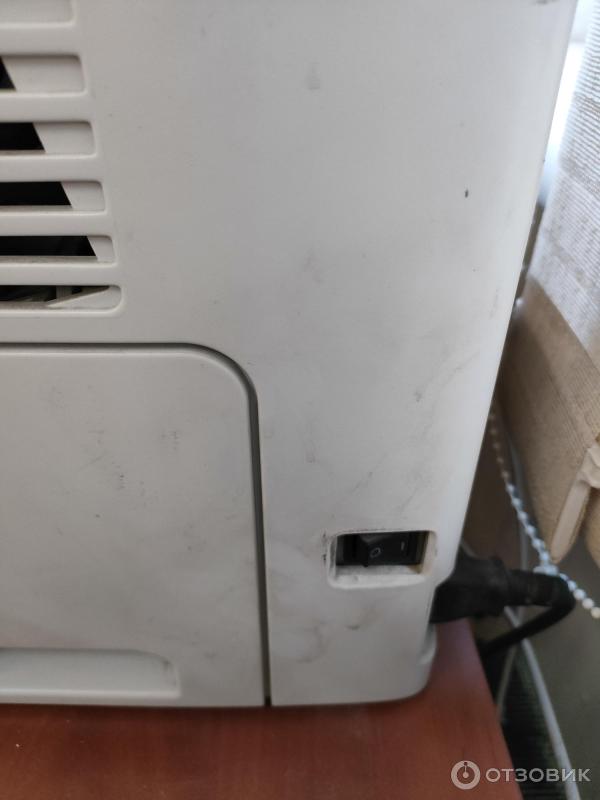

Когда всё в норме, то горит только нижняя лампочка. Верхний вот загорелся, так как картридж потихоньку и в скором времени собирается крякнуть. А вот когда загорается средняя, то это знак, что вряд ли вы что-то распечатаете. Чаще всего при зажевывании бумаги. Тогда стоит выключить принтер, нажав на кнопочку
После чего извлечь застрявшую бумагу и снова включить. В большинстве случаев это помогает.

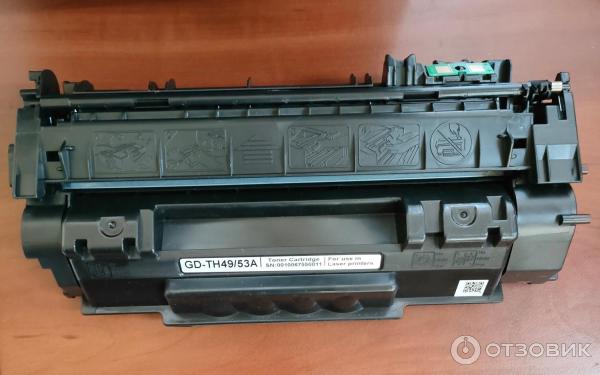

Сейчас в принтере стоит такой вот картридж. Но заметила, что к принтеру подходят картриджи внешне разных, главное, чтобы на упаковке упоминался этот принтер. Кстати, к нему подходят картриджи для лазерного принтера HP LaserJet 2015.
Рекомендую к покупке!
Если, конечно, они ещё продаются)
2. HP LaserJet 1010, 1012, 1015, 1022 1. HP LaserJet 1000W .
2. HP LaserJet 1010, 1012, 1015, 1022 1. HP LaserJet 1000W .
2. HP LaserJet 1010, 1012, 1015, 1022 1. HP LaserJet 1000W .
You also want an ePaper? Increase the reach of your titles
YUMPU automatically turns print PDFs into web optimized ePapers that Google loves.
1. HP LaserJet 1000W series/1005W Неисправность Причина неисправности Рекомендации по устранению Примерная стоимость Принтер заминает бумагу на выходе, часть изображения смазана. Иногда слышен посторонний шелест, выходят кусочки пленки Выход из строя термопленки (разрыв, нагар, разрушение тефлонового покрытия, попадание постороннего предмета, износ подшипников резинового вала) Необходим ремонт печки 1000,00 руб. Неисправен картридж Проверить вращение фотобарабана, при необходимости заменить картридж замена картриджа C7115A – 1320 руб., С7115X – 1370 руб. Принтер «не видит» картриджа (мигает нижняя желтая лампочка) Не вращается вал переноса (коротрон, трансферроллер) Проверить несложно – надо попробовать провернуть от себя белую шестеренку, находящуюся под картриджем в правой части принтера Провести полное техническое обслуживание принтера При необходимости заменить вал переноса до 1000,00 руб. – полное ТО принтера В принтере застряла бумага Вытащить застрявшую бумагу. Как правило, у этих моделей она застревает либо в лотке, либо уже в печке под датчиком выхода бумаги 0,00 — 500,00 руб. Неисправен один или несколько датчиков наличия – прохождения – выхода бумаги, сломаны рычажки – направляюшие и проч Заменить неисправные детали до 1500,00 руб. Неисправен картридж Проверить вращение фотобарабана, при необходимости заменить картридж замена картриджа C7115A – 1320 руб., С7115X – 1370 руб. При печати принтер издает сильный треск Не вращается вал переноса (коротрон, трансферроллер) Проверить несложно – надо попробовать провернуть от себя белую шестеренку, находящуюся под картриджем в правой части принтера Провести полное техническое обслуживание принтера При необходимости заменить вал переноса до 1000,00 руб. – полное ТО принтера Неисправность шестерен редуктора, главного двигателя и т.п. Заменить неисправную деталь. до 1000,00 руб. – замена главного двигателя Дефекты изображения: поперечные или продольные темные и светлые полосы, точки, повтор предыдущего изображения и т.п. Для определения неисправности необходимо измерить расстояние между повторяющимися элементами (точками, линиями, повторами изображения) 75 мм – фотобарабан 37 – 38 мм – магнитный или PCR вал (картридж) 56 мм – термопленка 63 мм – резиновый вал 1000,00 руб. 2. HP LaserJet 1010, 1012, 1015, 1022 Неисправность Причина неисправности Рекомендации по устранению Примерная стоимость Принтер заминает бумагу на выходе, часть изображения смазана Иногда слышен посторонний шелест, выходят кусочки пленки Выход из строя термопленки (разрыв, нагар, разрушение тефлонового покрытия, попадание постороннего предмета, износ подшипников резинового вала) Необходим ремонт печки 1000,00 руб. Принтер «не видит» картриджа (мигает верхняя красная лампочка) Неисправен картридж Проверить вращение фотобарабана, при необходимости заменить картридж замена картриджа Q2612A – 1790,00 руб.
- Page 2 and 3: Принтер «не видит» к
- Page 4 and 5: При печати принтер
- Page 6 and 7: Принтер заминает и
- Page 8 and 9: Необходим ремонт п
- Page 10 and 11: Сильный износ роли
- Page 12 and 13: Дефекты изображени
- Page 14 and 15: Принтер печатает с
- Page 16: Принтер (МФУ) выдае
Share
Share from cover
Share from page:
Inappropriate
Flag as Inappropriate Cancel
Inappropriate
You have already flagged this document.
Thank you, for helping us keep this platform clean.
The editors will have a look at it as soon as possible.
Устранение замятия бумаги для принтеров HP LaserJet P1505 и P1505n
Для устранения этой неполадки выполните следующие действия. Выполнение всех шагов может не потребоваться.
Примечание.
Сообщения о замятии бумаги могут быть истинными или ложными. Устройство может сообщить о замятии бумаги, хотя замятие отсутствует. Для устранения ошибок, проявляющихся в выводе истинных и ложных сообщений о замятии бумаги, выполните следующие действия.
Для устранения замятия не пользуйтесь острыми предметами, например пинцетом или плоскогубцами с остроконечными губками. Гарантия не распространяется на повреждения, которые могут образоваться вследствие использования этого инструмента.
Замятия бумаги могут приводить к ненадежному закреплению тонера на странице. При попадании тонера на одежду смойте его холодной водой. Горячая вода только закрепит тонер на ткани.
Чтобы извлечь замятую бумагу, возьмите ее и потяните ровно на себя. Извлечение замятой бумаги под углом может привести к повреждению устройства.
Шаг 1. Извлеките неплотно прилегающую бумагу
Извлеките все незастрявшие листы бумаги из входного лотка, слота для приоритетной подачи и выходного лотка.
