Установка задней камеры
Всем привет. Закончил установку камеры. Что касается инфы по установке родной BMW камеры в сети, или я не умею искать, или см. пункт первый )) Единственное что я нашел это: www.xbimmers.com/forums/showthread.php?t=1032878
Данный способ установки, подойдет только тем, у кого как минимум установлен PDC сзади (S508A или S509A).
Дальше список чего нужно:
я нашел на ибее за 50€ с первым номером.
Есть и другие номера, но этих достаточно, чтобы найти, на том же ибее с первым номером был найден у белоруса за 126$, сейчас в продаже у латвийца за 109€ — www.ebay.de/itm/401391149580
4. Крепление для ЭБУ — 61359199466
5. Кабеля — 61122154696
Кабеля оказались самые дорогие, 250€. Набор кабелей не родной, HSD всего 2м, его хватает дотянуть до блока предохранителей. Линии FBAS и CAN хватило в притык.
Дальше думаю понятно, отдираем пласмассовую заглушку, она на герметике полагаю.
Остатки оттирал бензином и растворителем. На фото видно вокруг резинки, только примеряю.
Дальше прокладываем HSD кабель.
Т.к. родное место крепление блока у водителя в ногах, а желание тянуть туда никакого нет, да и HSD провод 8м стоит 150€, поступил как болгарин из поста, прикрутил рядом с блоком предохранителей.
Предварительно отпилив лишнее от крепления.
Подключить + зеленый с синей полоской в место F108, нарисовано, а — коричневый на ближайший болт или гайку.
Дальше тянем провода к голове.
А вот дальше самое интересное. Если подключить как описал болгарин в пины 21,23,24, то у вас, возможно, если авто не американец, картинки не будет. Тут нужно остановиться. Я с начала подключил как описано. Добавил опцию $3AG, FA_WRITE сделал в CAS и FRM, можно только в CAS, при случае можно будет вернуть родной FA из FRM. Дальше SG_CODIEREN CIC. Нужно или нет кодировать PDC на 100% я не знаю, я закодировал. Имейте ввиду, Ваши кодировки, лично под вас слетят, делайте backup.
CAN можно подключить и к линии CIC.
А не как пишет автор, это по желанию.
По умолчанию CIC кодирует значение RVC_CIC wert_21, а это никак не входы 21, 24, 23. Если подключать к этих входам, то нужно кодировать wert_23. Но дабы при следующем кодировании оно опять не слетело по умолчанию, а так и будет, выяснил что wert_21 это входы 18-красный, 28-белый, 27-оплетка. Поэтому с начала у меня картинки и не было. А ввиду того, что у меня кабель китайский K-DCAN, то им не достучаться до блока RFK из NCS-Expert, что меня сначала поставило в тупик и я думал что блок не рабочий.
После перепиновки сигнальных линий, картинка появилась. Дальше только положительные эмоции.
UPD1.
В Rheingold’е опознается блок как TRVC, что ведет к ошибкам отсутствия боковых камер. Подскажите как закодировать правильно. Что я закодировал не так? Добавил в список опцию $3AG и кодирнул JBBF, CIC, PDF. В NCS-Expert светится RFK, но достучаться до нее я не могу, у меня китайский шнурок, может потому что я сам блок RFK не закодировал?
Камера заднего вида BMW X5 E70
Оригинальная камера заднего вида BMW E70 представлена у нас в нескольких вариантах:
- Оригинальная камера заднего вида BMW E70 Дорестайлинг – 34 000 руб
- Оригинальная камера заднего вида BMW X5 E70 Рестайлинг – 35 000 руб
- Штатная камера заднего вида BMW E70 Рестайлинг – 16 000 руб
- Штатная камера заднего вида BMW X5 E70 с траекториями Рестайлинг – 22 000 руб
Технические характеристики
- Цветное изображение
- Парковочные линии
- Минимальное освещение 0.1 lux
- Угол обзора 170°
- 480 TV линий
Комплектация
1. В комплект камеры заднего вида BMW X5 E70 входит:
- Камера заднего вида ICAM с прорисовкой траекторий
- Комплект проводов
- Ручка крышки багажника
- Материалы для монтажа
2. В комплект штатной камеры заднего вида BMW X5 E70:
- Камера заднего вида BMW
- Проводка
- Эмулятор для поддержки не оригинальной камеры
Установка камеры заднего вида BMW X5 E70
- Установка камеры заднего вида BMW E70, цена – от 4000 руб
Установка камеры заднего вида BMW X5 E70 возможна только на систему навигации CIC BMW E70 или CCC BMW E70!
Вся установка проводится на фирменном оборудовании BMW с сохранением заводской гарантии на автомобиль. Мы гарантируем квалифицированную установку, а также предоставляем гарантию на комплект – 1 год.
Возможна помощь с установкой в регионах РФ.
Детали
Камера BMW E70 до рестайл, Камера BMW E70 рестайл, Штатная камера BMW E70 рестайл, Штатная камера BMW E70 рестайл траектория
BMW X5 E70 / X6 E71 (2011-2014) CIC RDL-1225
Монитор предназначен для замены оригинального монитора на сенсорный монитор большего размера и расширения функций оригинальной магнитолы. Подключение происходит к штатным разъемам автомобиля («Pin to Pin») и активируется с помощью кнопки. Радио и звук используется от штатной магнитолы. Управление системой происходит при помощи штатных кнопок и экрана. Все штатные функции оригинальной системы автомобиля сохраняются.
-Операционная система: Android 12
-8-и ядерный Qualcomm Snapdragon 662
-Оперативная память: 8 Гб
-Память встроенная 128 Гб
-Графический процессор Mali T860MP4
-Встроенный модуль WiFi
-4G модем
-Размер экрана 12.3″
-Разрешение HD 1280х480 пикселей
-Емкостной экран с управлением Multi Touch
-Интерфейс с графическим меню на русском языке
-Встроенный модуль Bluetooth с встроенным микрофоном, Возможность подключения выносного микрофона.
-Режим воспроизведения музыки с мобильного телефона (A2DP)
-Вход USB — 2 шт.
-Вход для внешнего AV-сигнала
-Вход для подключения камеры заднего вида с функцией автоматического включения
-DVD-привод отсутствует
-Управление кнопками на руле сохраняется
-Микрофон используется штатный или внешний (в комплекте)
-Возможность подключения внешнего цифрового ТВ-тюнера стандарта DVB-T/T2 (опция)
-Подключение камеры заднего вида как к штатной, так и сторонней.
-Подключение фронтальной камеры через AUX Video IN вход.
-Поддержка навигационных программ Навител, СитиГид, Яндекс, Прогород, IGO и др.
-Поддержка штатной бортовой инфо.
-GPS подсказки из фронтальной левой колонки.
-Мультимедиа звук по всем оригинальным колонкам.
-Функция пробок, при наличие интернет соединения.
-Цвет подсветки кнопок соответствует штатной подсветке автомобиля.
-Совместим со штатными экранами размера 6.5/8.8/10.25 дюймов.
-Совместим со звуком по Оптическому соединению.
-Ставится вместо оригинальной Навигационной системы
-Поддержка всех штатных функций.
-Поддержка штатного радио.
-Встроенный Bluetooth и поддержка оригинального Bluetooth.
-Поддержка Idrive управления в Android меню.
-Поддержка Idrive управления в Оригинальном меню.
-Поддержка заводской камеры
-Поддержка парковочной системы.
-Поддержка автоматического включения AUX
-Поддержка Mirrorlink — Android & IOS.
Гарантия — 12 месяцев.
Комплект поставки:
мультимедийный комплекс, GPS антенна, инструкция пользователя, кабеля подключения, гарантийный талон.
С этим товаром покупают:
2012-2023 © Интернет-магазин «HI-CARS.RU»
Данный интернет-сайт носит исключительно информационный характер и не является публичной офертой

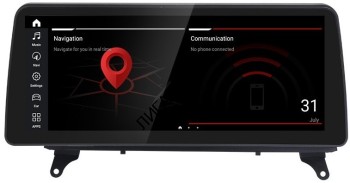

Штатная магнитола BMW X5 E70, X6 E71 2010-2014 CIC Carmedia MKD-B1002H-Q6 Android
