Объясните популярно про Proxy в AutoCAD, пожалуйста.
Ситуция:
получаю чертежи в AutoCad-е, которые, как я понял, выполнены в каком то другом приложении (думаю ADT).
При открытии появляется Proxy Informatin. Пробую «изображать прокси-графику» и «не изображать прокси-графику», разницы не вижу, пытался разобраться и четко понять что это такое — Proxy — толком не понял.
Как от нее избавиться?
Для чего это нужно (и нужно ли?)?
Очистил чертеж (убил все, что смог — объекты, слои и т.д.), а он после этого (пустой) «весит» 500К, кроме того возникают проблемы с eTransmit в таких чертежах.
Помогите разобраться , плиз.
Удаление прокси-объекта в Автокаде
Прокси-объекты — это элементы, которые созданы в сторонних приложениях и импортированы в Autocad, при этом создавшее их приложение недоступно. Они обычно ограничены в возможностях по сравнению с обычными сторонними объектами, с ними не всегда корректно производятся некоторые действия, а часто они и совсем недоступны. Например, не редактируются или занимают много памяти, обладают неправильной структурой, выдают ошибку о невозможности поместить в буфер обмена. Чтобы решить эту проблему, можно либо установить приложение, в котором создавался элемент, либо удалить прокси-объект в Автокаде.
Проблема в том, что таких приложений может быть не одно, а несколько разных. Многие из которых и стоят недёшево. Покупать ради такого случая программное обеспечение не имеет смысла.
Использование ExplodeAllProxy
Чтобы легко произвести удаление proxy, скачайте инструмент ExplodeProxy http://www.maestrogroup.com.ua/support/ExplodeProxy.zip. Разархивируйте его в любую папку на компьютере. Далее в Автокаде выполните следующие действия:
- Зайдите в «Управление».
- Нажмите кнопку «Приложения».
- Выберите из скаченной папки файл с названием, соответствующим вашей версии AutoCad и разрядности операционной системы.
- Нажмите «Загрузить».
- Также вы можете добавить этот инструмента в автозагрузки, нажав соответствующую кнопку в окне. В результате, он будет автоматически запускаться при старте программы.
ВАЖНО. При перемещении папки с ExplodeProxy в другое расположение, он не будет подгружаться в Автокад. Не перемещайте его или придётся заново добавлять в программу.
Далее нужно выполнить следующие действия:
-
После успешной загрузки программы нужно выполнить расчленение proxy-объектов. Для этого в командной строке Автокад наберите EXPLODEALLPROXY. Расчленить, или, как ещё по-другому можно сказать, «взорвать» блок, означает, что он будет разгруппирован до первоначальных элементов. Таким образом, вы сможете внести нужные изменения и снова собрать группу. В случае с proxy действие позволит избавиться от нередактируемых и некопируемых элементов.
Команда explodeallproxy в Автокаде
Команда removeallproxy в Автокаде
Рассмотрим, как узнать, из какого именно приложения попали в документ эти proxy:
- Правым щелчком мыши в окне документа выберите в меню «Параметры».
- Перейдите на вкладку «Открытие сохранения».
- Поставьте галочку в пункте «Выводить окно сведений о прокси объектах».
- Теперь закройте и заново откройте чертёж.
- При открытии документа появится окно «Информация о proxy-объектах».
Информация о proxy-объектах в Автокаде
После выполнения действий по расчленению и удалению неразделённых прокси рекомендуется выполнить команду Purge. Она позволяет очистить документ от ненужной информации, например, неиспользуемых блоков, слоёв, текстовых стилей, типов линий и элементов. Если вы просто удалите элементы, то информация о них в программе останется. Например, в списке слоёв они будут отображаться как не содержащие объектов. Чтобы полностью удалить ненужные элементы чертежа выполните следующее:
- Наберите команду PURGE.
- Появится окно со списком найденных объектов, нажмите Purge.
- Чтобы удалить всё в следующем диалоге нажмите «Purge all items».
- Повторите действия последовательно для всех групп блоков до тех пор, пока будет активна кнопка «Purge».
Таким образом, можно удалить ненужные прокси объекты и их остатки в Автокаде. Обычно просто встроенной команде «Разделить» они не поддаются и приходится применять специальную утилиту ExplodeProxy, после чего проводить проверку и чистку документа. В итоге можно будет свободно с ним работать, кроме того, благодаря этим действиям он существенно уменьшится в размере.
Что такое прокси графика в автокаде
База знаний
База знаний:
Прокси-графика в файлах чертежей nanoCAD
Автор Нелли Котерова на 26 August 2022 03:24 PM
Платформа nanoCAD поддерживает две системы оформления чертежей:
1. Систему оформления, схожую с западными решениями – мультивыноски, таблицы DWG;
2. Систему оформления nanoCAD – восемь типов настроенных по ГОСТ выносок, таблицы nanoCAD. Объекты оформления nanoCAD в голом AutoCAD будут proxy, необходимо поставить СПДС Graphics или Enabler.
C3D Expert
Краеугольный камень технологии BIM — информация. Насколько я могу судить по профессиональным дискуссиям, все более менее сошлись во мнении, что этот процесс (создания данных и управления ими) много кого касается, кроме проектировщиков. Которым (как пока лично мне представляется) пока больше всех и достается на пути перехода к информационному моделированию.
Успех внедрения BIM во многом зависит от того, насколько четко понимание, что, помимо геометрии, и зачем можно в модель поместить и на каком этапе в какой форме из модели извлечь. Если эти стратегические вещи ясны, то дальше уже дело техники — разобраться с инструментами импорта-экспорта. Вот именно с позиции технических возможностей обмена данными мне бы и хотелось рассмотреть функционал Civil 3D.
Часть 1. AutoCAD Civil 3D и AutoCAD
Это самое популярное направление для экспорта. Абсолютное большинство обменивается электронными чертежами в формате DWG, при том, что этот формат никогда не создавался с прицелом на поддержку интеллектуальной информационной модели, поэтому куча информации там просто теряется. В будущем, вероятно, с развитием обменных форматов, ситуация изменится, а пока AutoCAD, который «есть у всех» уверенно лидирует. Итак, как можно передать свой чертеж, разработанный в Civil 3D, тому, у кого обычный AutoCAD?
1. Просто сохранить в DWG
В этом случае для отображения C3D-объектов, которых, естественно, в простом Автокаде нет, будут использованы г рафические объекты заместителей, более известные как прокси-графика. В этом случае, по идее, получатель увидит последнее сохраненное отображение объекта. Значение 1 для переменной PROXYGRAPHICS отвечает за сохранение этих отображений, поэтому проверьте его, если там 0, то изображения не хранятся.
Ни о каком редактировании этих объектов, разумеется, речь идти не может. Просто картинка, которая, к тому же, может оказаться очень большой и даже обычный просмотр будет отнимать кучу времени. Кроме этого, у пользователя может быть отключен режим отображения прокси и тогда он вообще увидит только боксы, показывающие габариты объекта. В общем, способ такой есть, но плохой. Знать о нем нужно, а пользоваться не нужно.
2. Использовать Object Enabler
Этот способ уже получше. Адаптер объектов позволяет просматривать чертежи ровно в том виде, в котором они были созданы, на тех компьютерах, где нет Civil 3D, а есть только AutoCAD (включая все вертикальные приложения на его платформе). Кроме того, что чертеж можно открыть и нормально его увидеть, с объектами C3D будут работать простые автокадовские команды — переместить, скопировать, изменить некоторые свойства. Также плюс в том, что специальные объекты C3D остаются неразрушенными и чертеж потом можно будет снова открывать в Civil 3D и редактировать.
Минус: надо каким-то образом убедить принимающую сторону, что им нужно скачать с сайта и установить этот самый Object Enabler. Само по себе приложение, естественно, бесплатное, но у многих от мысли что-то там загружать и ставить портится настроение, а иногда это просто проблемно с точки зрения ИТ-инфраструктуры, когда у пользователя нет прав. То есть способ вполне рабочий, но может быть сопряжен с некоторыми трудностями.
3. Экспортировать в AutoCAD с помощью специальных команд
В случае, когда вы экспортируете чертеж, будет создан новый DWG-файл, который без проблем откроется в простом Автокаде.
Команда EXPORTC3DDRAWING (это если в командной строке, если в Ленте, то на вкладке Вывод на панели Экспорт есть иконка Экспорт чертежа Civil 3D)
открывает диалоговое окно, в котором можно выполнить разные настройки, такие как сценарий обращения с внешними ссылками, листами, версия файла DWG, его местонахождение и имя, которое получит новый файл.

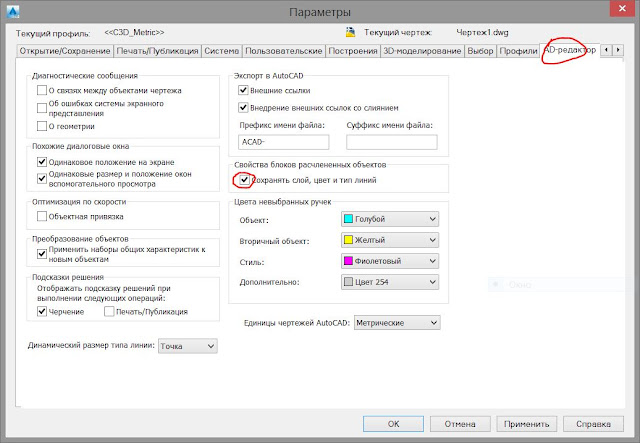

Есть еще команда EXPORTTOAUTOCAD, в чем принципиальная разница между ними, я так и не поняла, эта команда также создает новый DWG. Тут полезно знать про настройки экспорта на вкладке AD-редактора
Эта же команда с дефисом в начале имени — EXPORTTOAUTOCAD дает возможность выбирать некоторые опции.
Этот способ годится, но с ним тоже могут возникнуть проблемы. Например, если в своем чертеже вы поворачивали метки или использовали такое чудесное свойство меток Civil 3D, как аннотативность, чтобы они отображались корректно в соответствие с масштабом аннотаций видового экрана, то при экспорте в Автокад все эти удобные вещи ломаются и значения для примитивов будут взяты из текущего масштаба аннотаций.
Другая проблемы — это маски фона. У них есть такое свойство, как цвет, который обычно совпадает с цветом фона, благодаря этому, например, мы видим разрыв горизонталей в местах, где они подписаны, хотя сами линии, конечно, не разрываются. Так вот, эти маски придут в DWG в виде штриховок со сплошной заливкой. Не очень удобно, особенно когда сбросились все повернутые метки. Чтобы метки сохранили свою ориентацию, можно экспортировать не модель, а лист. Тогда все будет ок с поворотом, но если листов много, то они все экспортируются отдельно и их придется собирать заново, увы.
4. Взрывать вручную
Ну а что, расчленить все объекты Civil 3D — это тоже способ. Этот метод способен дать самый прогнозируемый результат. Естественно, все сломается, потеряется вся динамичность, но это особенность любого из указанных вариантов. Тут важный нюанс — сначала нужно взрывать (команда РАСЧЛЕНИТЬ) метки, а только потом объекты. Потому что если вы сначала расчлените объект, на который ссылается метка, то потеряете значения. В итоге получится файл DWG, в котором вместо объектов C3D будут примитивы AutoCAD (линии, тексты, блоки), соответственно в любом AutoCAD такой чертеж откроется и будет выглядеть так, как нужно.
5. Создать 3D-тела из труб, коридоров и поверхностей
Еще один способ художественно разрушить интеллектуальные трехмерные объекты Civil 3D и передать их в AutoCAD для дальнейшей работы — это получение из них обычных солидов.
3D-тела в AutoCAD могут, на самом деле, для многих полезных вещей быть использованы, начиная от простой визуализации и заканчивая подсчетом количеств или объемов. Поэтому вот набор простых инструментов, которые для этого нужны:
— Создание тел AutoCAD из поверхностей TIN AutoCAD Civil 3D
— Создание 3D-тел из трубопроводных сетей
Первая из указанных команд в 2016 версии есть в базовом функционале, вторая доступна в пакете Civil 3D 2015 Productivity Pack 1. Про это у меня есть отдельная статья, там есть нюансы, читайте здесь.
— Извлечение тел из коридоров
Для 2016 версии это тоже уже базовая функция, без всяких пакетов работает. Там, на самом деле, есть с чем поразбираться, я не буду приводить здесь все тонкости, просто дам ссылку на раздел справки. Коридоры — самые сложные объекты Civil 3D, а структура каждого отдельно взятого вообще может оказаться не под силу постороннему уму. Так что настраивайте коридор перед экспортом самым тщательным образом и все будет Ок.
Если я что-то упустила про экспорт в AutoCAD, обязательно пишите в комментарии. Про варианты экспорта данных в другие приложения (InfraWorks, 3ds Max, CREDO, GeoniCS, Excel и т.д.) будет отдельный материал.
