Как разобрать телефон Nokia 6700 classic
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты

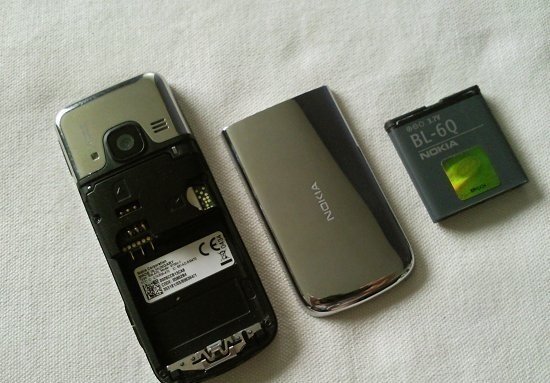

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем выкрутите четыре шурупа которые легко заметить.

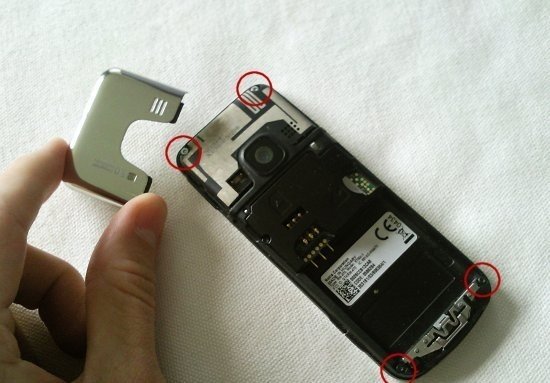

Снимите крышку вокруг камеры, вставьте инструмент для разбора корпусов между крышкой и корпусом и проведите по периметру крышки чтобы открыть защелки. После этого открутите 4 шурупа, отмеченных кружками. Не откручиваете не помеченные шурупы.

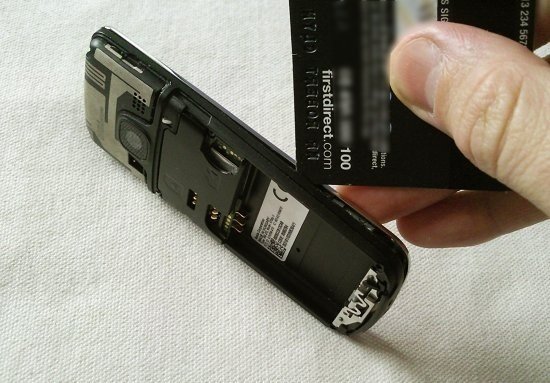

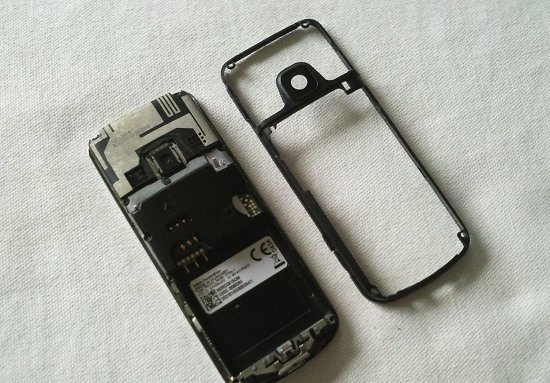

Теперь можно снять пластмассовую накладку. Вставьте инструмент для разбора корпусов между корпусом и накладкой и проведите по периметру, открывая защелки.

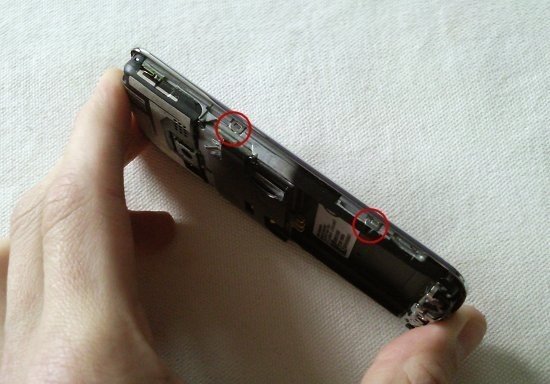

Откройте 4 защелки с торцов телефона, чтобы снять переднюю часть корпуса.

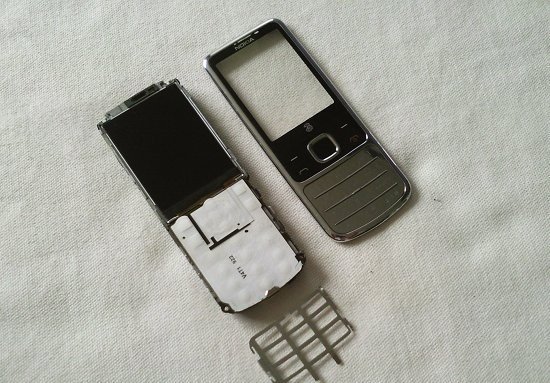

Должно получиться так.

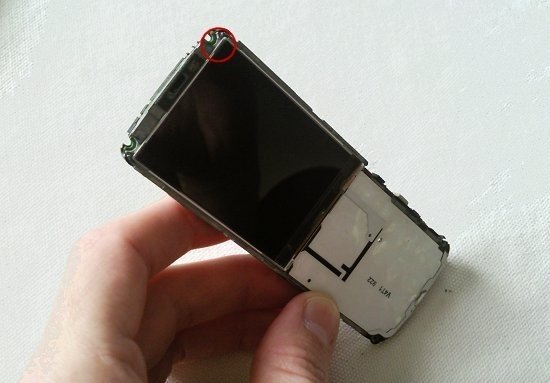

Начиная с отмеченной точки, аккуратно подденьте экран пока он не освободится.

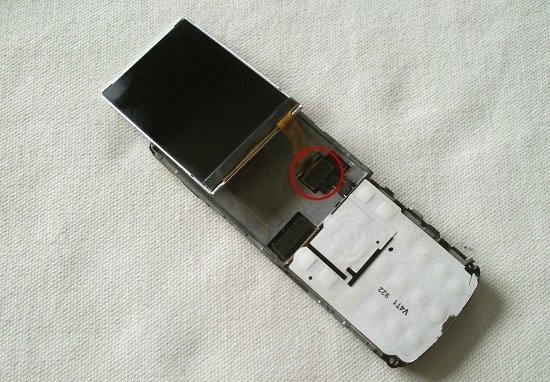

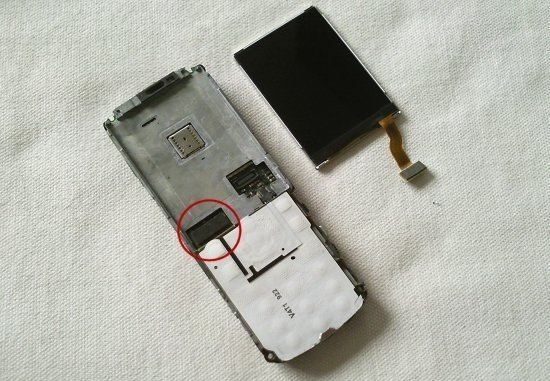

Экран соединяется с материнской платой шлейфом. Подденьте коннектор плоской отверткой и потяните коннектор вверх.
Теперь можно снять экран.
Сборку производить в обратном порядке.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
Вы можете оценить эту статью:
Наука и Техника + Nokia 6700 Classic — как разобрать телефон и из чего он состоит
+1
0 1
Поделиться
| Nevermore 9241 | 0 1491 видео 369 постов 3 друга |
Видео-обзор с описанием разбора мобильного телефона Нокиа 6700 Классик: как разобрать Nokia 6700 Classic своими руками и произвести ремонт.
Как разобрать Nokia 6700. Инструкция
Иногда случается так, что нужно срочно разобрать телефон либо на запчасти, либо просто, чтобы убедиться, что все работает. В данном видео полностью показана сначала до самого конца разборка специалистом мобильного телефона модели Nokia 6700 2009 года выпуска от компании Nokia.
Это усовершенствованная версия Nokia 6300. Мобильный телефон представляет собой тоненький, легкий и аккуратный в исполнении моноблок, сделанный из нержавеющей стали, толщиной всего одиннадцать миллиметров, весит аппарат всего 116.5 граммов, и имеется в серых и золотых оттенка. Это имиджевый мобильный телефон для солидных людей, в котором соотнесены понятия цена и качество. Он не раз признавался лучшим в своем роде.
По духу и внешнему виду аппарат является наследником легендарных телефонов 88-серии — Nokia 8800 Sirocco, Nokia 8800 Carbon.
Приступаем к разбору
Первым делом открываем крышку смартфона, и вынимаем оттуда аккумуляторную батарею модели BL-60, следом откручиваем четыре винта (два справа сверху и снизу, и два слева сверху и снизу), отверткой т4. После этого открываем пластмассовую крышку, в данном случае она серебряного цвета, чем-то острым. После того как крышка снялась, откручиваем еще два винта сверху и справа, и слева, все той же отверткой т4. После того как открутили все винты, аккуратно снимаем пластиковую накладку (в случае как на видео она золотого цвета).
Когда мобильный телефон наполовину разобран, начинаем отсоединять опять-таки чем-то острым четыре защелки, и снимаем уже переднюю золотистую рамку. От золотой рамки отделяем клавиатуру и кладем в сторону, чтобы пока они вам не мешали.
Берем в руки основную часть мобильного телефона и снимаем антенный модуль, отсоединив острой вещью две защелки, и убираем его в сторону. После всех проделанных вещей, берем то, что осталось от аппарата, поддеваем дисплей, а после уже приподнимаем его и сразу же отсоединяем коннектор дисплея и коннектор клавиатуры данного телефона, делаем это максимально аккуратно, чтобы ничего не поломать и не остаться без мобильного телефона.
Следующий ход — это вынимание камеры, делать это нужно аккуратно, чтобы не нанести ущерб в виде царапин, следом за камерой вынимаем также материнскую плату.
Сборка данного мобильного телефона производится в обратном порядке
Вставляем обратно в телефон материнскую плату, следом за ней камеру. После этого подсоединяем коннектор дисплея и коннектор клавиатуры. После данной процедуры возвращаем на место антенный модуль при помощи двух защелок. После этого этапа присоединяем клавиатуру, следом за ней присоединяем переднюю золотую рамку при помощи четырех защелок. Надеваем золотую пластиковую накладку и прикручиваем винты отверткой, прикручиваем серебряную пластмассовую крышку четырьмя винтами, вставляем аккумуляторную батарею и закрываем крышку. Таким легким и понятным способом делается сборка и разборка модели мобильного телефона Nokia 6700.
Успехов в ремонте своих гаджетов!
Разбор Nokia 6700 Classic
Все необходимые запчасти для ремонта Nokia 6700 Classic, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.
Сначала снимите заднюю крышку, аккумулятор, сим-карту и карту памяти.
Отделите верхнюю панель и открутите обведённые винты. Не откручивайте те винты, которые не обведены.
Теперь проведите пластиковой картой по периметру задней панели, чтобы освободить её.
Теперь отщёлкните защёлки на каждой стороне телефона, которые держат переднюю панель на своём месте.
Рамка клавиатуры также отойдёт.
Начиная с точки, обведённой ниже, аккуратно поднимайте дисплей, проведя пластиковой картой под ним, чтобы освободить его.
Дисплей всё ещё соединён шлейфом. Отсоедините его.
