Замена муфты, клапана VVT-I
Доброго времени друзья��
Последний месяц стал замечать стук муфты, и подтекание клапана. Решено было менять обе запчасти сразу.
Процес долгий но не сложный.
1.Снимаем катушки зажигания, и выкручиваем свечи.
2. Снимаем клапаную крышку.
3. Поддомкратить правую сторону чтоб колесо свисало, включаем 5 передачу, и крутим колесо до тех пор пока не совпадут метки на цепи и коленвале .
4. После того как у нас все метки стоят на своих местах можно откручивать муфту. Ключем на 14 откручиваем муфту и ключем на 24 держим распредвал.
5. Откручиваем натяжитель цепи.
6. Откручиваем все болты которые держат распредвал.
7. Откручиваем 3 болта на крышке корпуса подшипника распредвалов.
8. Придерживаем цепь вытаскивает муфту меняем на новую и в обратном порядке собираем, самое главное не обранить цепь вовнутрь.
9. Устанавливаем клапаную крышку и закручиваем болты по схеме (свечи пока не устанавливаем!)
10. Фиксируем натяжитель цепи крючком, и в таком положение устанавливаем его.
11. Когда у нас все собранно и свечи зажигание не установлены, крутим стартером двигатель чтоб натяжитель сработал и одновременно смотрим на приборку когда давление масла погаснет.
12. Устанавливаем свечи и катушки.
13. Выкручиваем болт на 10 снимаем старый клапан vvt-i и устанавливаем новый.
На этом всё.
У меня стук не прошёл после замены муфты, буду после отпуска менять цепь со всеми комплектующими, и отдам на регулировку клапанов.
Замена муфты VVTI НАКОНЕЦ-ТО!Шок контент!)
Здравствуйте, уважаемые товарищи, те, кто просто зашёл в гости и те, кто со мной с самого начала!
Данная запись поможет пусть не каждому, но многим людям, кто столкнулся, кто может быть столкнётся с такими симптомами!Я обещал!Я заморочился и сделал, теперь я готов поделиться с вами!
Материала будет реально много, но я постараюсь всё разложить и привести в формат, удобный для чтения!устраивайтесь поудобнее…И как всегда… ПОЕХАЛИ!)))
Я столкнулся после покупки автомобиля с такими проблемами (о которых сегодня пойдёт речь).Я потратил на всё это 3 месяца!
Симптомы!
1)Треск продолжительностью в 1 секунду.Очень похож на грохот цепи.
Я менял гидронатяжитель цепи в этом случае.Не помогло.Старый натяжитель не вышел даже не половину, цепь в норме.
2)Дикое дизеление мотора… Едешь себе по городу, всё в норме, мотор прогрелся, встал в пробке, а из капота слышишь тр тр тр тх тх тх .
Вот вам видео, как быстро диагностировать муфту VVTI.
3)Дёрганье.При сбросе газа, при нажатии на газ машина дёргается.
При езде на 1й передаче (например во дворе)машина дёргается.Если кто ездил на камазе-знает.Когда ему не хватает «газа» он начинает дёргаться, буд-то кто-то хватает за задницу.Смотрите видео.
4)Сразу говорю-В ТЕОРИИ повышенный расход топлива.Позже обьясню что к чему.
5)Недостаточная динамика.Автомобиль вроде едет, но он не едет)))Ухудшенный разгон.
ВАЖНО!По поводу диагностики с помощью подачи питания.(кто заморачивался-знает)
Диагностика заключается в том, что при подаче на 2 контакта клапана VVTI машина должна заглохнуть.Если она заглохла, то VVTI работает исправно.НЕТ! Я подавал питание на клапан, машина глохла, а муфта не работала нифига!
Ещё один способ диагностики, который НЕ РАБОТАЕТ!
Снимает крышку клапанов, берём ключ на 24, надеваем на впускной распредвал и качаем, если вал легко вращается, то муфта не исправна.В моём случае распредвал не качался совсем, но муфта не работала.
Если вы хотите реально вникнуть и вам интересно-прочтите сначала материал по ссылкам.Нужно от меньшего к большему, так будет проще для вас.
Обсудим первую ситуацию.
Треск при запуске мотора.Почему так происходит?
Как мы помняли-муфта VVTI всегда в заблокированном состоянии.Заблокирована она стопорным штифтом.
При запуске мотора-моментально возрастает давление масла, давит на штифт, он сжимается на пружине и освобождает муфту.Коленвал крутит цепь, распредвалы, так, как на выпуске у нас звезда, а на впуске муфта и ещё заблокированная, то они одно временно вращаются, запускается мотор, муфта освобождается.
В моём случае МУФТУ ЗАКЛИНИЛО.Скорее всего от грязи.Муфту заклинило в открытом состоянии.
Рассмотрим эту, же ситуацию, только в моём случае.
Коленвал крутит цепь, распредвалы, так, как на выпуске у нас звезда, а на впуске муфта, но она разблокирована и вообще заклинила, то звезда крутится, а муфта крутится туда, обратно-происходит треск.В итоге при запуске мотора мой распредвал со скоростью света гулял туда-обратно и всё это дело трещало.
Рассмотрим вторую ситуацию. Дизеление мотора, почему так происходит.
Чтобы вам проще объяснить-расскажу вам ситуацию из моей жизни.
Был у меня ваз 2114.8 клапанный мотор 1.5.
Берём ГРМ, перекидываем на 1 зуб вперёд.Я не буду рассказывать вам, как это работает, это долго.Будет интересно-напишите, я выложу отдельную тему.
Что имеем в итоге?Машина СТАРТУЕТ гораздо быстрее, она рвёт из под себя.Разгоняемся… 140 км/ч и всё!Машина больше не едет!Педаль в пол, 140 потолок!
Это моя личная ситуация, конечно, вы перекинули, у вас поехала и разгонялась до 200, ложила стрелку и разгонялась дальше.
Перекидываем зуб назад (стандарт)едет кое как, но разгоняется, но едет 180, может едет и больше, но это русский автопром, на нём больше 100 ездить опасно и страшно!
Почему так происходит?Меняя фазу грм мы можем либо ускорояться быстрее, но упираться в потолок 140, либо ездить как не верблюде, но головой пробивать потолок и ехать быстрее.
Подведём итог.Муфта VVTI решает эту проблему выбора.Когда надо она нам даёт быстрый старт, а когда у нас появляется потолок-она переключает фазу и мы разгоняемся дальше.Но когда вам надо экономить-она переключает вас в режим ECO (кстати в японских автомобилях есть такая лампа на панели приборов).В режиме Eco вы реально экономите.
Разберём 3ю ситуацию. Мы едем, отпускаем педаль газа, машина начинает дёргаться.
Машина либо не может перейти в режим ECO, либо в режим «спортивный, гоночный ишак».Муфта должна переключиться, вместо того она заклинила (у меня) и машина хочет, но не может.С возрастом у всех быаает)
4я ситуация Повышенный расход.Режим ECO и подобная дичь не работает.Тут дураку понятно.
5я ситуация.Недостаточная динамика.Вспомните ваз 2114, помните?Либо ракета, но полоток низко, либо верблюд, но блин максимальная скорость выше.
Итак.Тонкости замены муфты.Да и порядок тоже… Скажу сразу-я поменял за час, может меньше.Ну возьмём 1 час.
Освобождаете крышку клапанов от катушек, всего что мешает.Снимаете крышку клапанов (у меня с пробегом 220 тысяч с копейками, по одометру конечно) шейки распредвалов были в нормальном, рабочем состоянии.
Снимаете крышку клапанов.
Берёте нейлоновую стяжку и крепите цепь к выпускной шестерне, чтобы она не слетела.
Берёте ключ на 14 и 24 и ключем на 14 откручиваете болт, который крепит муфту к распредвалу, заранее застопорив ключем на 24 впускной распредвал, там есть паз под ключ-увидите.До конца вы его не открутите, он упрётся.Оставьте несколько миллиметров.
Откручиваете последний бугель постепенно, аккуратно, так, как может прыгнуть распредвал.
Вы освободили распредвал, все бугеля подписаны и имеют стрелки с завода.Можете не париться и не раскладывать их.
Берёте и маркер.Смотрите на муфту VVTI, видите полоски на ней.Самая длинная полоса-метка.
Дальше советую позвать напарника.
Метки поставили, бугеля сняты, болт муфты ослаблен.
Прижимаете цепь к муфте, чтобы не соскочила, приподнимаете муфту к верху и выкручиваете до конца болт, снимаете муфту, ставите новую и собираете в обратном порядке.
Когда закрепите распредвал, установите натяжитель цепи-крутаните мотор за шкиф коленвала выставите 1й цилиндр в верхнюю мёртвую точку.
Проверьте метки грм (фото 3)
В ВМТ метка номер 3 совпадёт-точки на обоих шестернях будут смотреть друг на друга.
Посветите вниз-на шкиве коленвала есть метка, она должна совпасть.
Если всё в норме, собираете мотор, стартером по пол секунды покрутите мотор, чтобы масло попало в муфту и запускайте.
В моём случае все симптомы как рукой сняло!
Важный момент!По поводу правильной установки муфты VVTI
Почему нужно устанавливать муфту в открытом состоянии?
Всё просто:при закрытой муфте вы можете повредить штифт, когда будете затягивать муфту, МАЛЕЙШАЯ прикусь металла-штифт будет клинить, итог-не рабочая муфта.
Ставите открытую муфту, затягиваете, распредвал крутите от себя и муфта закрывается.
Элементарное соблюдение правил убережёт вас от траты денег и времени.
Времени у меня ушло примерно 1 час.Может чуть больше.Самое главное-не потеряйте метки и не уроните цепь.
Ну на этот закончим.
Если у вас будут вопросы, может есть что добавить-обязательно пишите, обсудим, быть может я что-то упустил.Писал я статью 2 дня, мне простительно.Всем добра и счастья в этой нелегкой жизни!
Не буду я вас томить. Я вскрыл муфту и увидел там такое, чего я точно не был готов увидеть!
Как работает муфта vvti toyota авенсис
Адрес: Аргун
Сообщений: 147
муфту перед установкой смазывать надо.
Второй момент — муфта VVTi. Часто в инете читал что много муфт бракованных. И у меня оказалась после сборки система VVTi не работала! Когда муфта не работает выскакивает периодически ошибка Р1349/59 Система VVT (управление). А ошибка заключается в том, что муфта не выставляет нужный угол фаз газораспределения (заклинила в одном положении). Так проездил около года с лишним. За это время написал программу диагностики для Toyota, ее может любой скачать у меня на страничке .
В программе для диагностики VVTi сделано 3 параметра — Задание фазы распредвала, фаза распредвала и положение клапана VVTi (подробнее о VVTi читайте в интернете). Так вот у меня оказалось, что блок управление дает задание, а фаза не выставляется, клапан отрабатывает при этом тоже нормально. Вердикт один — муфта заклинила. Если посмотреть устройство муфты — то там есть блокирующий шток, который болкирует муфту когда двигатель останавливается и масло уходит из муфты. Я снял крышку с этой муфты недавно прямо на двигателе (не смотря на запрет завода), продул там все сжатым воздухом (хотя грязи там небыло!), вытащил блокирующий шток, обмазал все маслом и собрал обратно. Болты поставил обычные шестигранные, так как там стояли не стандартные болты. После сборки и проведения тестов оказалось, что VVTi заработала! Я думаю, что причина неработоспособности было отсутствие масла на блокирующем штоке у новой муфты Ну и третий момент — при разборке и замене цепи желательно продуть каналы VVTi, что находятся на распредвале. Для этого нужно открутить первый «хомут» или как он называется у распредвала, предварительно выставив все по меткам как в мануале — тогда каналы будут сверху (см фото). Кстати если сравнить фото моего двигателя с двигателем автора этой темы — то видно, что расстояние между распредвалами у меня больше — поэтому и звеньев больше между метками распредвалов.
aman likes this.
« Предыдущая тема | Следующая тема »
| Опции просмотра |
| Линейный вид |
| Комбинированный вид |
| Древовидный вид |
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения
BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Вкл.

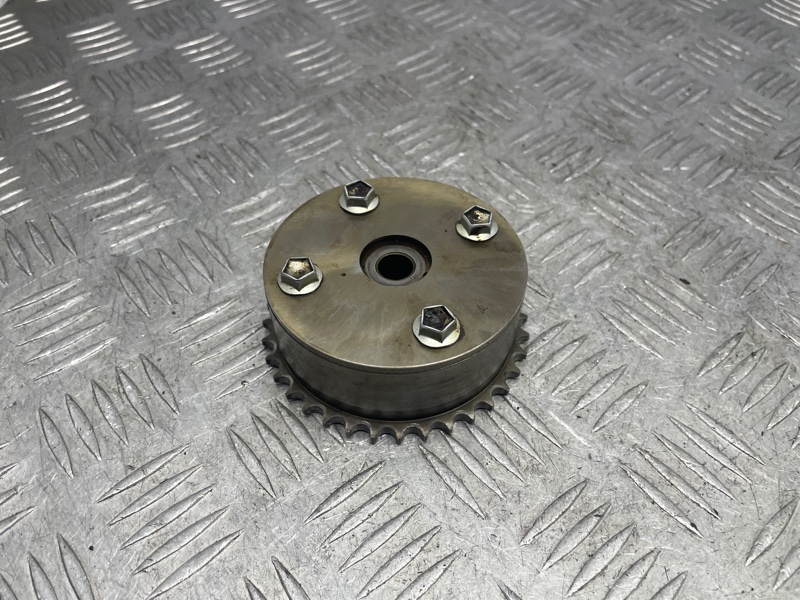

Муфта VVTI Toyota Avensis 2006 2 T250 1AZFSE 1305028011
