Модернизация индикаций уровня топлива.
Вышел из строя датчик уровня топлива, почитал на форумах и решил поставить датчик уровня топлива от газ-53, с не большими доработками.
Запчасти
Подлокотник-бар 2190,2192 (Азард)

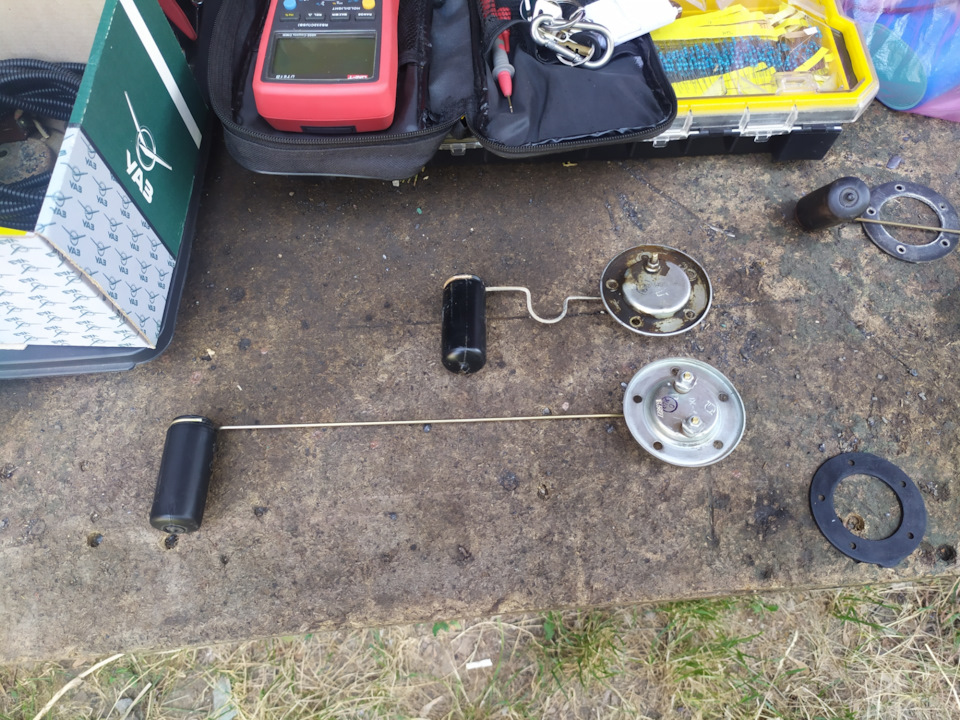

Датчик уровня топлива + 2 сидение+ тизер)))

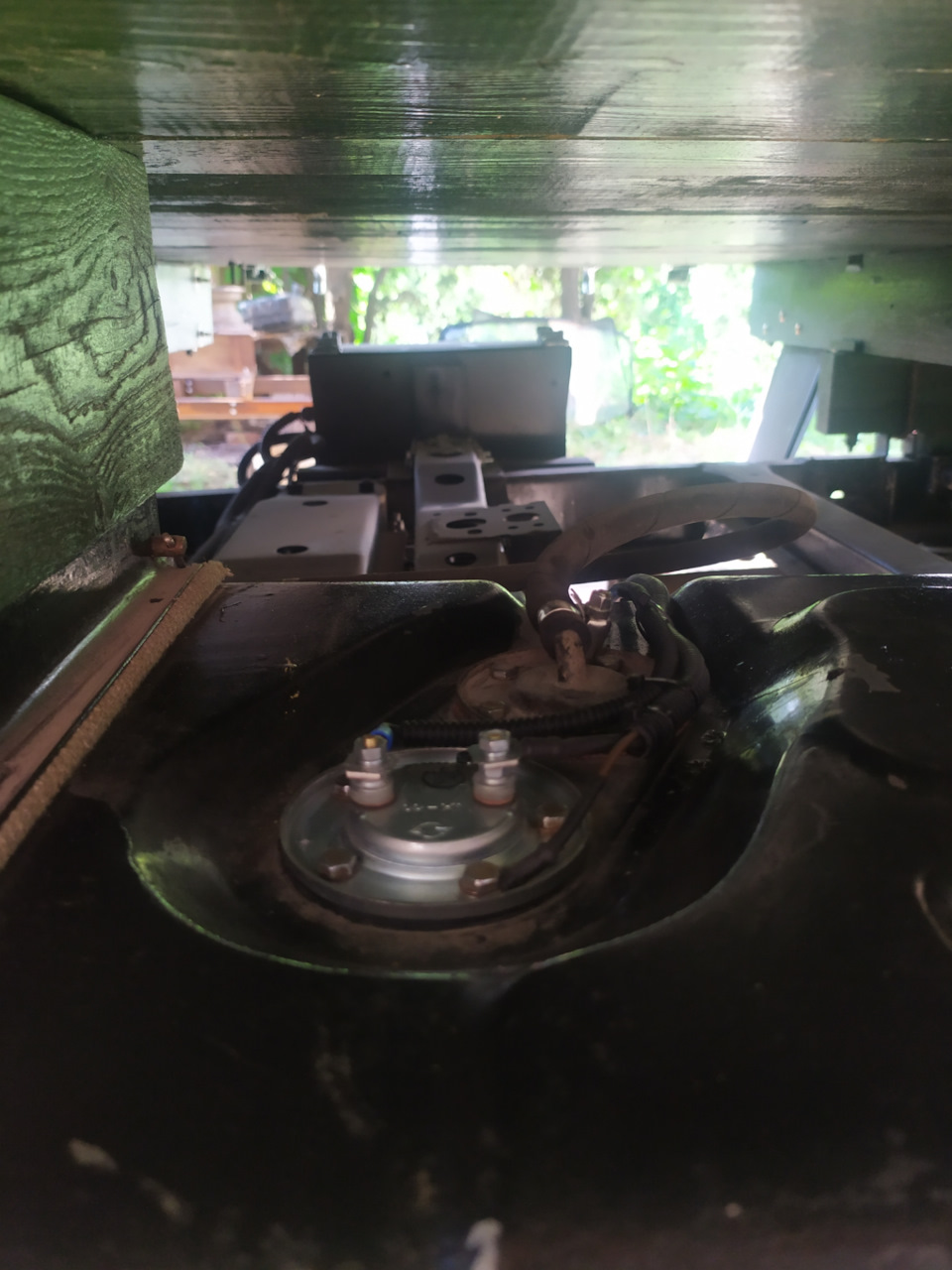

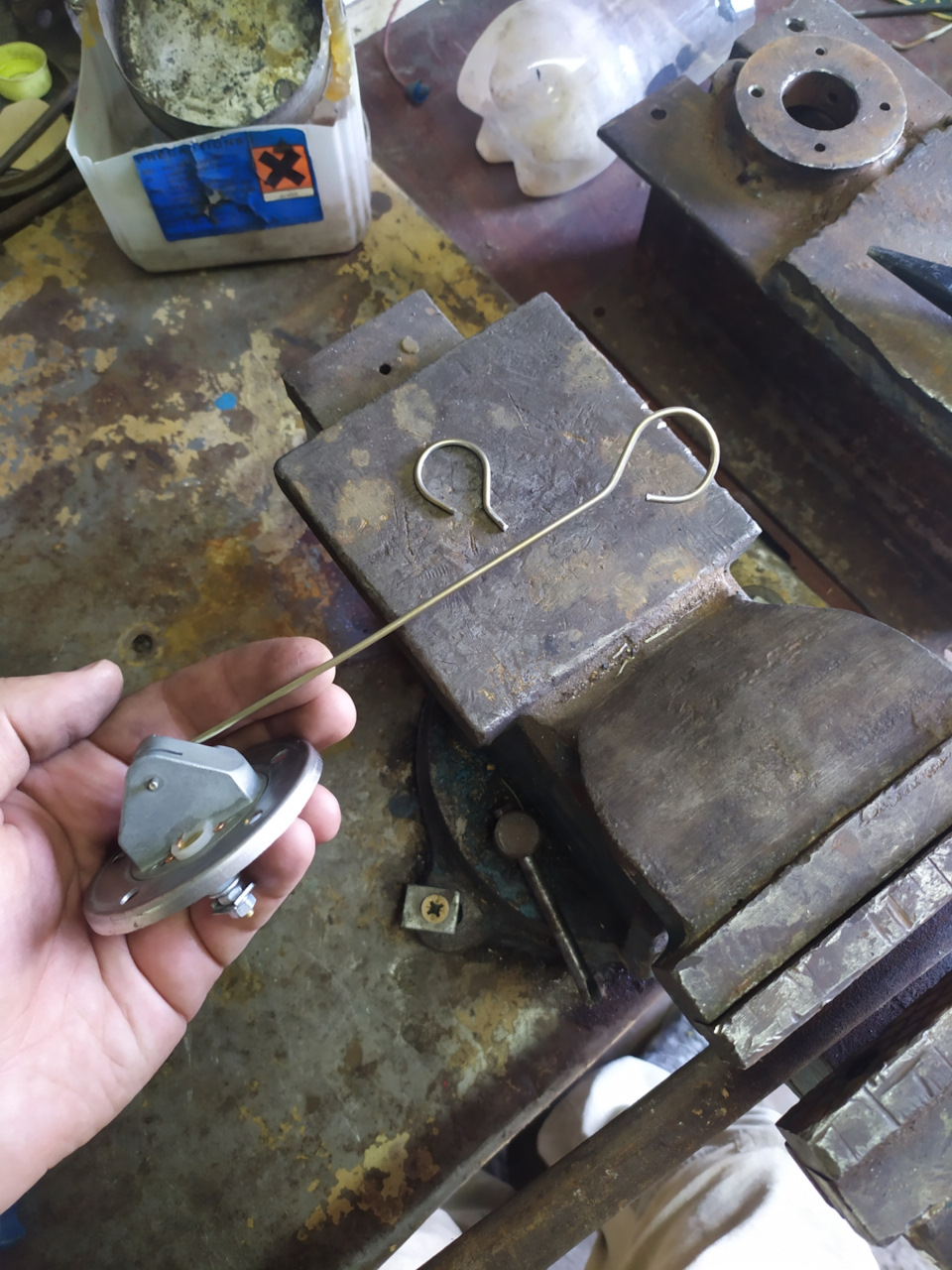

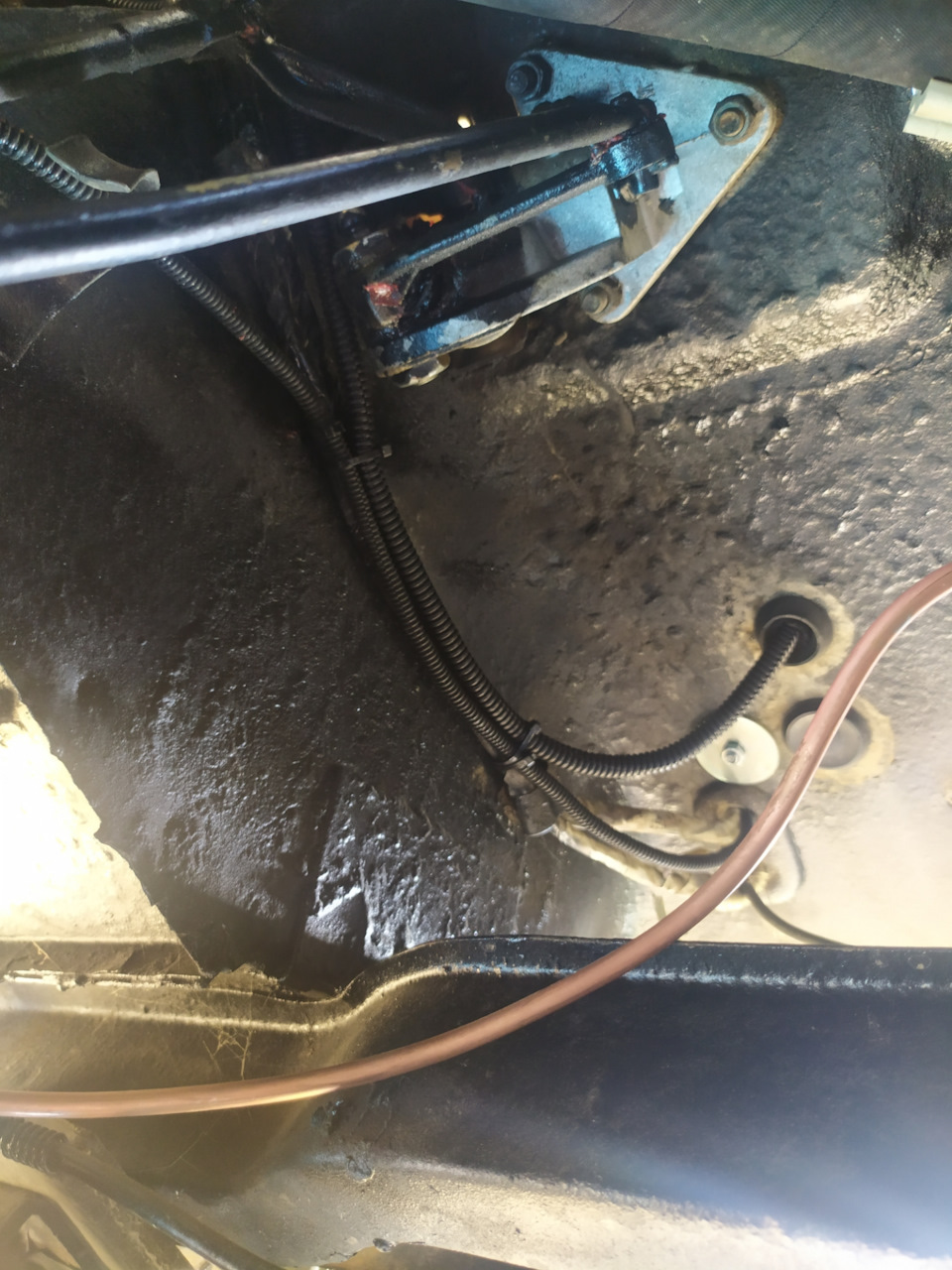

Просто взял и установил новый датчик, только направление должно быть поперек бака, во второй баке поплавок вообще был треснутый, заплавил, опресовал то что стоял в первом баке и установил, все работает. А вообще найти бы просто поплавок или приспособить какой нибудь бутылек…сам то датчик рабочий!
А еще сегодня доделал второе сидение)

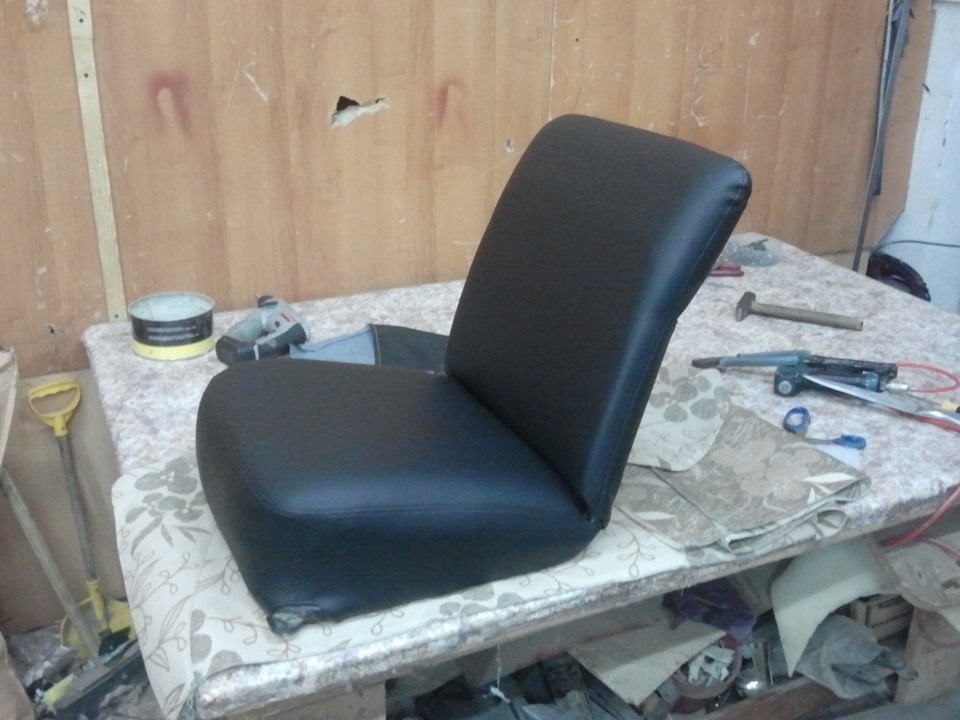

Оно получилось даже лучше первого, так как получило пару доработок, пару вырезов, что бы небыло складок лишних, ну и дополнительная ткань под поролон помимо брезента.

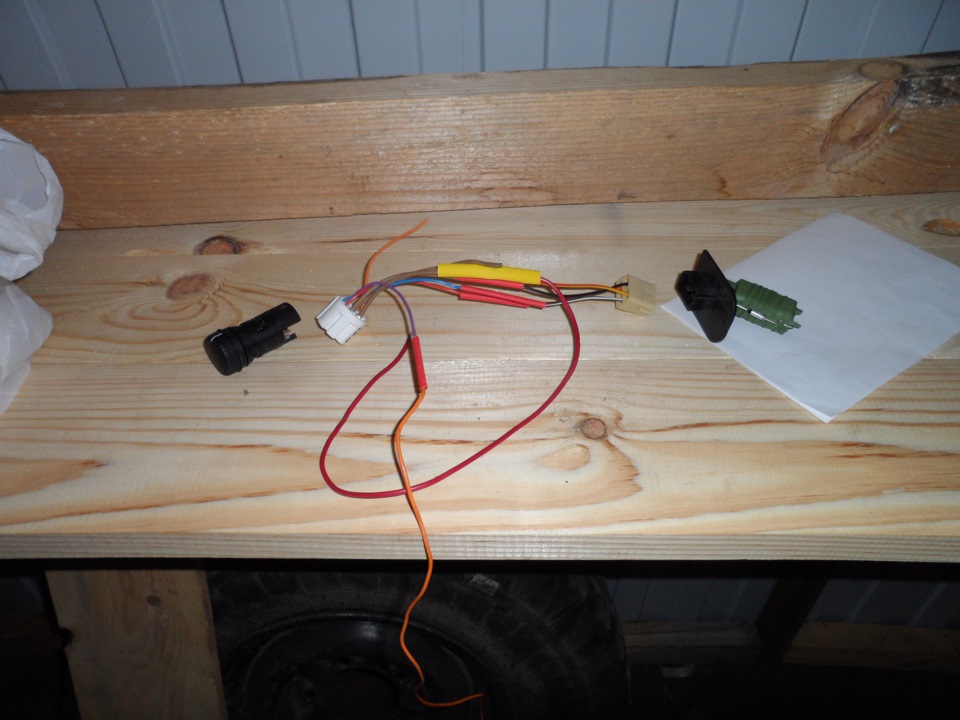

И еще спаял переключатель и резистор мотора печки, осталось установить)
Ну и на последок фото — тизер! что это по вашему?
PS Дорогой подписчик, спасибо что дочитал пост) Увидимся!

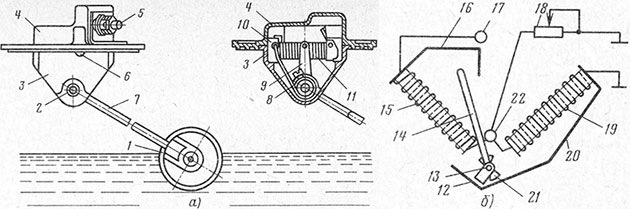

Как подключить датчик топлива на уаз 3303
А в чем проблема? Вставляете датчик в бак. Для 100% уверенности, подключить проводок массы к корпусу. Потом подключаем провод датчика к укозателю. Корпус укорателя так же сажаем на массу и подключаем плюс. Вставляем подсветку и пользуемся.
| Pashtet251 |
| Посмотреть профиль |
| Отправить личное сообщение для Pashtet251 |
| Найти ещё сообщения от Pashtet251 |
Senior Member
Уазовод с опытом общения
Регистрация: 08.11.2006
Адрес: г.Москва
Сообщений: 1,077
А как сделать следующую вещь: чтобы показатель уровня топлива показывал точное количество оного в баке? Бак Волговский.
Senior Member
Уазовод
Регистрация: 05.01.2008
Адрес: Край России-Чукотка 87
Сообщений: 105
П.Р.И.З.Р.А.К. путем проб и ошибок. Не лёгкое это занятие, но выполнима. Самое тяжолое что проволока попловка стальная. Нужно регулировать её длину. Сначало, чтоб поплавок до дна доставал, на конце реостата. Потом на заправленом баке. Можно гнуть.
| Pashtet251 |
| Посмотреть профиль |
| Отправить личное сообщение для Pashtet251 |
| Найти ещё сообщения от Pashtet251 |
Junior Member
Новенький
Регистрация: 16.07.2010
Сообщений: 8
Нет, вы немного не поняли вопроса. Как правильно подключить прибор к датчику? Я пытаюсь пока не на машине собрать эту схему, а на столе.
Собираю цепь: + батареи на контакт Б, от контакта Д на датчик, на корпус датчика минус. — Не работает.
На указателе есть ещё один контакт — не маркированный. Если датчик подключить к нему — прибор зашкаливает. Если при этом на контакт Д подать ещё и минус — то стрелка дёргается, как будто полярность не та.
Вот как выглядит прибор с обратной стороны. Что куда подключать — вот в чём вопрос.
Senior Member
Уазовод
Регистрация: 05.01.2008
Адрес: Край России-Чукотка 87
Сообщений: 105
Значит так, с батареи берём плюс и к прибору на Б. Берём минус и к прибору на корпус (клемма выше Д правая,как на вашей фото). К клемме Д проводок и датчику. С батареи минус и на корпус датчика. Должно работать.
P.S. Если подать питание на прибор и не подкл. датчик, то прибор зашкалит.
| Pashtet251 |
| Посмотреть профиль |
| Отправить личное сообщение для Pashtet251 |
| Найти ещё сообщения от Pashtet251 |
Junior Member
Новенький
Регистрация: 16.07.2010
Сообщений: 8
Да вроде прорбовал так. Попробую ещё вечером.
Junior Member
Новенький
Регистрация: 16.07.2010
Сообщений: 8
Получилось.
Проблема была в том, что я схему начинал собирать с подачи плюса на указатель. А ведь если на машине стояло бы, то плюс последним подключаться долже. В общем бензин работает! Спасибо за помощь.
Теперь помогите разобраться с датчиком температуры воды.
Датчик ТМ100А, указатель 14.3807. Подключаю аналогично указателю бензина, бросаю датчик в кипящую воду, но стрелка выше 40 не поднимается. В чём тут заковырка может быть?
Senior Member
Уазовод
Регистрация: 05.01.2008
Адрес: Край России-Чукотка 87
Сообщений: 105
А попробуйте, подключить прибор,а вместо датчика минус. И посмотрите,что будет
| Pashtet251 |
| Посмотреть профиль |
| Отправить личное сообщение для Pashtet251 |
| Найти ещё сообщения от Pashtet251 |
Новый Уазовод
Регистрация: 28.04.2010
Адрес: М.О., г.Коломна
Сообщений: 57
Сообщение от Railnolds
Добрый день. Подскажите пожалуйста — как подключить датчик уровня бензина к указателю уровня бензина.
Имеется датчик 16.3827 и указатель 13.3806.
Как их правильно соединить? Не могу разобраться.
Спасибо.
Скажите пожалуйста, а датчик у вас который 16.3827 с сигнализатором резервного запаса топлива? И сам указатель топлива 13.3806 тоже с лампочкой резерва?
Интересует потому, что сам начинаю задумываться о переделке своего УАЗ-31512, 1991 г.в. на подобное решение! У меня сейчас стоят одноконтактные датчики в баках без провода на лампу резерва топлива! И сам указатель на щитке приборов стоит без лампы резерва. Вот думаю, как и что можно организовать подобное!
Видел в магазинах указатели топлива с контольной лампочкой и датчики уровня топлива с двойным выходом(один провод по видимому идет на лампочку). Но они все на сопротивление 350 Ом. в моем автомобиле стоит указатель и датчики с сопротивлением 90 Ом.
Предполагаю что мне подойдет и нужно будет купить «Датчик указателя уровня топлива 6202.3827» и «указатель уровня топлива 131.3806», поскольку они оба на сопротивление 350 Ом.
Вобщем, Друзья! Помогите со схемой как все это подключить на моем уаз-31512. Сам в электрике не шибко силен и на словах не понимаю. Мне более менее понятно будет видеть живую схему. Хоть как нибудь нарисуйте ее! Только если можно подпишите на ней что есть что и где плюс а где минус. К каким выводам и куда подсоединять.
Заранее спасибо! Очень жду.
