Замена комплекта сцепления Хендай Акцент

Эксплуатация автомобиля требует регулярного ухода и обслуживания. Так, даже при очень бережной и тщательной эксплуатировании транспортного средства, детали выходят со строя. Не частой, но очень регулярной поломкой на Хендай Акцент считается выход со строя сцепления. Рассмотрим, процесс замены данного конструктивного элемента, а также разберем, какой комплект можно установить на Акцент.

Видео

Видеоматериал расскажет о процессе замены сцепления на Хендай Акцент, а также поведет о некоторых нюансах и тонкостях процесса

Процесс замены

Процесс замены сцепления на Хендай Акцент почти идентичный всем остальным автомобилям корейского происхождения, поскольку все имеют похожие конструктивные особенности. Как чтобы заменить конструктивный элемент потребуется яма или подъемник, а также набор определённого инструментария.

Итак, рассмотрим, какая последовательность действий, чтобы заменить сцепление на Хендай Акцент:

1. Сбрасываем клемму-минус с аккумуляторной батареи.
2. При помощи приготовленного набора инструментов демонтируем болты, что крепят КПП к силовому агрегату, и отсоединяем элементы. Стоит быть предельно аккуратным, чтобы не повредить другие конструктивные элементы.
3. Рассоединив две важнейшие детали можно увидеть комплект сцепления. Прежде всего, необходимо провести наружный осмотр корзины, а точнее ее лепестков на предмет износа. Но, как показывает практика, комплект сцепления на Акцент необходимо менять полностью. Это экономически выгодно, а к тому же намного удобнее.
4. Чтобы демонтировать непосредственно само сцепление, для начала стоит зафиксировать маховик. Для этого закрутим болт крепления двигателя к КПП.
5. Выворачиваем болты крепления корзины. Так начинается процесс демонтажа.
6. Теперь снимаем нажимной и ведомый диски.
7. Поскольку речь не идет о ремонте, то старые запасные части выбрасываем и готовим новые к установке.
8. Ставим новый комплект сцепления на место и фиксируем его. Затягивать болты необходимо до момента затяжки 15 Нм.

После установки следует проверить работоспособность узла.

Выбор изделия

К выбору комплекта трансмиссии, как показывает практика, большинство автолюбителей относиться небрежно. Обычно опираются на стоимость, и пытаются сэкономить. Именно из-за этого зачастую этот узел выходит со строя достаточно быстро. Поэтому, к выбору сцепления на Хендай Акцент стоит относиться со всей серьезностью.

Большинство автолюбителей обращаются в автосервис для замены узла, где как раз и подбирают комплекты по артикулу. Неоднократно, автомобилистам предлагаю аналоги, которые по качеству ничем не уступаю оригиналу, а по некоторым позициям превосходят их.

Оригинал

4110028050 (производства Hyundai/Kia) — оригинальный ведомый диск сцепления для Хендай Акцент. Средняя стоимость составляет 5000 рублей.

4130022710 (производства Hyundai/Kia) — корзина сцепления для Акцент со стоимостью 3000 рублей.

Аналоги диска сцепления

Производитель	Артикул	Цена
Sassone	2915ST	3000
Valeo	VKD30902	4000
Exedy	HYD323	5000

Аналоги корзины сцепления

Производитель	Артикул	Цена
Hola	CHD007	2500
Valeo	VKD41036	2500
Blue Print	ADC43212N	3000
Luk	122 0406 10	6000

Вывод

Заменить комплект сцепления на Хендай Акцент достаточно просто даже своими руками. Для этого понадобиться яма, набор инструментария, руки, растущие из нужного места и знания конструктивных особенностей транспортного средства.

Чаще всего автомобилисты срезаются на выборе комплекта сцепления, поскольку авторынок переполнен подделками, даже самых известных и узнаваемых брендов. Поэтому рекомендуется проверять наличие сертификатов внутри коробки и голограмм качества. От качества изделия зависит, насколько долго прослужит весь узел.

Как поменять ШРУСы на «Хендай-Акцент»

Для тех, кто впервые видит данную аббревиатуру, ШРУС – шарнир равных угловых скоростей. Служит он для передачи вращательного момента на колеса, которые являются и ведущими, и направляющими, с минимальными потерями. Подобные типы передаточных элементов есть в автомобилях с передним и полным приводом.

ШРУСы считаются более надежными по сравнению с карданными передачами, так как подвергаются меньшему износу за счет особенностей конструкции. Также благодаря ШРУСам заметно меньше изнашиваются шины направляющих колес.

Причины выхода из строя

Шарнир равных угловых скоростей очень точный элемент, поэтому при попадании в него пыли и грязи он немедленно выходит из строя. Также недопустимо попадание внутрь воды и любых других инородных предметов. Чтобы защитить как внутренние, так и наружные ШРУСы используют специальные защитные накладки известные как пыльники. Они должны быть целостными и герметичными и плотно крепится на шарнире, иначе механизм выйдет из строя. Также оба шарнира должны быть густо набиты смазкой, чтобы предотвратить трение в узле.

Как определить необходимость замены

Прежде чем менять ШРУС, необходимо убедиться, что это действительно необходимо. Есть несколько несложных способов диагностировать возможные неисправности в шарнире:

• самый простой способ – прислушаться. Если вы услышите посторонние звуки в передней части автомобиля при движении (особенно поворотах) – необходимо осмотреть ШРУСы;
• более точный способ диагностики: выкрутите руль до упора в одну из сторон; резко стартуйте, утапливая газ «в пол». Слышимый треск, скрежет, свист – признаки неисправности узла;
• визуальный способ: выкрутите колеса до упора в одну из сторон; выйдите из автомобиля и внимательно осмотрите пыльники. На них не должно быть трещин или других следов нарушения целостности;
• Самый быстрый способ «диагностики» — осмотреть колесные диски (особенно хорошо это видно на литых). Если они будут все в смазке – значит, пыльник порвался и срочно необходимо вмешаться.

Если у вас остались вопросы, посмотрите данное видео по диагностике неисправности ШРУСа на Хендай Акцент:

Что понадобится для замены

После того как вы определились, что замена наружного или внутреннего ШРУСа на Хендай Акцент вам необходима, нужно понять, что для этого понадобится.

Предположим, что замене подлежат наружный и внутренний ШРУСы. Оригинальный привод ШРУсов имеет артикул 49500-25310 для авто с ручной коробкой передач. Наружный имеет артикул VN-04A44 ASVA, внутренний – HYILACC.

Помимо самих ШРУСОВ, в комплекте с которыми, обычно, идут пыльники, хомуты, кольца ABS и стопорные гайки, вам понадобится:

• комплект ключей;
• съемники;
• плоская отвертка;
• молоток;
• смазка ШРУС;
• WD-40.

Подготовка к замене

Разумеется, замену лучше проводить в гараже , где тепло и сухо, а также есть смотровая яма. Однако, подойдет и любая ровная сухая поверхность. Прежде чем приступить к работе – сорвите гайки крепления колес. Далее, поднимите ту сторону машины, на которой собираетесь менять ШРУСы. В идеале не нужно оставлять автомобиль на домкрате, лучше поместить под него какую-то опору. Для этого вполне сгодится и снятое колесо.

Далее, разберем замену обоих ШРУСов. Опишем не снятие привода целиком и одновременную их замену, а поэтапную замену сначала первого, затем второго. Это поможет тем, кто соберется менять один из ШРУСов, а не оба.

Наружный шарнир

Начнем замену наружного ШРУСа на Хендай Акцент. Для начала необходимо открутить гайку крепления ступицы, используя головку на 32. Затем ключом и головкой на 17 нужно открутить болт, который крепит поворотный кулак к стойке амортизатора. Их две штуки (второй можно увидеть на фотографии чуть ниже первого).

Затем открутите тормозной шланг, который крепится болтом М12 (на фотографии находится за стойкой; отмечен красной стрелочкой). Чтобы не рисковать работоспособностью ABS, лучше снять ее провод со стойки( на фотографии показан оранжевой стрелочкой).

В принципе далее вполне хватает места, чтобы вытащить гранату (так называют ШРУС) без съема шаровой опоры. Если у вас по каким-то причинам места не хватит или вы будете испытывать затруднения, посмотрите данное видео по съему шаровой опоры на Хендай Акцент:

Теперь можно спокойно снять весь привод и заменить оба ШРУСа, но как было сказано выше – разберем эти действия в двух частях. При замене наружного шарнира снятие всего привода необязательно. Можно просто ослабить хомут крепления пыльника, разрезать его ножом и далее воспользовавшись специальным съемником снять наружный ШРУС.

Совет! Обязательно подложите опору вод вал привода ШРУСа, чтобы не повредить внутренний шарнир.

Сняв старый наружный ШРУС, зачистите посадочное место на валу, если это потребуется. Затем наденьте на вал пыльник и подожмите его дальним хомутом. Забейте смазку в сам шарнир, именно в ШРУС, не в пыльник, и установите его на вал (вы должны преодолевать сопротивление стопорного кольца до характерного щелчка). Осталось только надеть второй хомут и хорошо затянуть оба. Сборка производится в обратной последовательности.

Важно! Не нужно надевать старый пыльник обратно, даже если он визуально не поврежден. Этим вы рискуете очень быстро «убить» новый шарнир.

Внутренний шарнир

Процесс снятия происходит так же, как и в первом случае. Единственное, что останется сделать тем, кто меняет внутренний шарнир – снять весь привод и произвести замену. После того как вы открутили тормозной шланг и датчик ABS (а далее либо сняли шаровую, либо оставили), нужно будет открутить крепление привода ШРУСов от коробки передач. Предварительно стоит слить масло из КПП, так как оно может вытечь. На фото видны места крепления:

После снятия привода, процесс замены шарнира ничем не отличается от внешнего:

• срезать хомуты и пыльник;
• снять трипод с помощью съемника;
• установить новый;
• набить смазку;
• одеть пыльник и затянуть его хомутами.

Важно! Трипод нужно устанавливать на вал той стороной, с которой имеется фаска.

Чтобы визуализировать процесс замены наружных и внутренних ШРУСов на Хендай Акцент, посмотрите данное видео:

Хендай акцент как можно поменять шлюз

Как известно на автомобиле могут рваться подушки двигателя. Это приводит к вибрации и другим нежелательным последствиям для мотора. Поэтому заменить подушки двигателя на Hyundai Accent можно своими руками, но это достаточно проблематично, если не уверен это необходимо обратиться в автосервис.

Видео

Видеоматериал поможет разобраться как заменить подушки двигателя на автомобиле

Процесс замены

Для начала нам потребуется собрать необходимый инструментарий. Для этого понадобится комплект ключей и головок, удлинители пассатижи и обязательно вороток.

Когда уже всё собрано можно приступить непосредственно к процессу замены:

1. Для начала необходимо автомобили установить на яму или подъёмник.
2. Не стоит забывать, что потребуется упоры для удержания двигателя, для этого можно воспользоваться стандартным инструментом, или что-нибудь придумать из колод.
3. В обязательном порядке отключаем массу с аккумулятора.
4. Для начала разберемся, как заменить правую опору двигателя.
5. Устанавливаем домкрат через деревянную колоду или подставку под картер двигателя.
6. Приподнимаем силовой агрегат тем самым разгрузив опору.
7. Лучший и удобный работы необходимо снять бачок гидроусилителя вместе с его кронштейном.
8. Теперь, необходимо отвести шланг гидропривода под сторону, чтобы они не мешали.
9. Теперь необходимо открутить болты крепления кронштейна подушки к кузову.
10. Необходимо извлечь болты.
11. Далее, необходимо выкрутить две гайки крепления опоры двигателя к кронштейну.
12. Теперь можно снять непосредственно самую опору.
13. Разбираем опору.
14. Меняем резиновую вставку, и устанавливаемого в обратном порядке на место.
15. Приступаем замена левой опоры.
16. В этом случае нам придется снять непосредственно сам аккумулятор.
17. Также чтобы получить доступ необходимо снять корпус воздушного фильтра.
18. Откручиваем болты крепления полки аккумуляторной батареи, и снимаем также полку.
19. Теперь мы видим жгуты проводов, их необходимо отщелкнуть и отвезти в сторону.
20. Вытаскиваем посадочного места крепления трубопровода гидропривода выключения сцепления. Вы выводим трубку из порезов в кронштейне и отводим сторону.
21. Теперь необходимо поставить деревянную проставку через домкрат под Картер коробки передач.
22. Приподнимаем всё чтобы разгрузить левую опору.
23. Откручиваем болты крепления кронштейнов кузову.
24. Теперь необходимо вывернуть болты крепления опоры двигателя непосредственно к коробке передач.
25. Проводим демонтаж подушки в сборе, и меняем резиновую вставку.
26. Далее можно провести непосредственно сборку.
27. Переходим к замене передней подушки.
28. В этом случае демонтировать ничего не придётся, необходимо только приподнять силовые агрегаты разгрузить переднюю подушку.
29. Как и в предыдущих случаях необходимо вывернуть болты крепления кронштейна подушки к кузову.
30. Далее откручиваем кронштейны крепления к подрамнику.
31. Теперь откручиваем оставшиеся болты крепления и снимаем непосредственно самого.
32. Как и в первых двух предыдущих случаях необходимо вынуть резиновый элемент заменить его, после чего можно произвести сборку.
33. Теперь осталось заменить только заднюю подушку.
34. Для этого необходимо установить домкрат через проставку под картер коробки передач.
35. Приподнимаем элемент и разгружаем заднюю опору двигателя.
36. Отворачиваем болты крепления опоры к кронштейну.
37. Теперь необходимо открутить 3 винта крепления к подрамнику и снять опору.
38. Установка задней опоры двигателя проводится в обратном порядке.

Данный процесс достаточно трудоемкий, поэтому стоит понимать, что на него придется потратить много сил и времени. Поэтому не каждый автомобилист может сам провести этот весь процесс.

Артикулы

Выбор деталей стоит относиться серьезно поскольку опоры двигателя имеют важную роль. Рассмотрим оригинальные каталожные номера опор двигателя, которые установлены на Hyundai Accent:

• 21830-25010 — левая
• 21810-25110 — правая
• 21930-25010 — задняя
• 21910-25010 — передняя

Вывод

Проведя полноценный процесс замены, стоит понимать, что заменить все четыре опоры крепления двигателя Hyundai Accent не так уж и просто. Для этого потребуются некоторые навыки в ремонте автомобилей, знание конструктивных особенностей, и достаточно много времени. Именно поэтому рекомендуется обращаться для замены подушек в автосервис, где сделает всё быстро и без лишних проблем.

Схема и расшифровка блока предохранителей на Accent, может кому пригодится

Блок предохранителей у Hyundai Accent: за что отвечает каждый элемент

• Блок предохранителей у Hyundai Accent: за что отвечает каждый элемент1
• Где находятся предохранители Hyundai Accent2
• Как заменить предохранители в Hyundai Accent: пошаговая инструкция3

Данная марка автомобилей имеет нумерованную маркировку предохранительных элементов, которые расположены в четкой последовательности – функциональное предназначение предохранителя в каждом блоке легко выявляется по следующему списку:

№Пропуская мощность, АФункциональное предназначение

1	10	Элемент отвечает за систему поворотов, а также дубляж поворотов и электрорегулировку зеркал бокового обзора при наличии данных функций в комплектации автомобиля
2	10	Технический предохранитель, регулирующий работу датчиков антиблокировочной системы торможения и индикаторов приборной панели. Как правило, при выходе данной детали автомобиль завести не получится – это сделано в целях безопасности
3	10	Элемент отвечает за работу цепи комбинации приборов
4	15	15-амперные предохранители предназначены для предупреждения короткого замыкания на датчиках и пиропатронах всех подушек безопасности, присутствующих в салоне автомобиля
5	10	Технический элемент, отвечающий за работоспособность систем электронного блока управления двигателя, а также блока управления АКПП при его наличии в комплектации
6	10	Предохранитель отвечает за работу датчиков положения двери и системы ДУ управления центральным замком
7	10	Данный элемент в системе отвечает только за работу аварийной сигнализации и сигналов торможения
8	10	Защита обмоток реле фар, электростеклоподъемников, компрессора климат-контроля или системы кондиционирования воздуха, а также противотуманных фар и задних фонарей от короткого замыкания
9	20	Элемент защищает от перепадов напряжения очистители фар или ветрового стекла, а также дворники и обогрев лобового стекла
10	10	Резервное гнездо, которое используется при подключении нового оборудования в автомобиле или для снижения нагрузки тока на другие предохранители
11	20	Элемент, отвечающий за защиту прикуривателя в автомобиле от перегорания или короткого замыкания. Как правило, выход из строя по несколько раз за сезон в связи с перегрузкой прикуривателя различными гаджетами
12	10	Предохранитель цепи кондиционирования воздуха. Используется если блок элемент №8 уже перегружен другим оборудованием
13	10	Используется для отдельной защиты мультимедийного оборудования – аудиосистем, камер кругового обзора или мультимедийной консоли
14	10	Вспомогательный предохранитель, отвечающий за опцию обогрева сидений. При отсутствии данной функции в комплектации авто является резервным
15	10-20	Резервное гнездо, которое используется при подключении нового оборудования в автомобиле или для снижения нагрузки тока на другие предохранители

Важно помнить! Если какая-либо из функций автомобиля не работает, перед разборкой оборудования транспортного средства важно проверить целостность всех предохранителей в блоках – как правило данные элементы регулярно выходят из строя при экономии на качественном АКБ или в результате «кустарного» тюнинга и подключения массы дополнительных гаджетов.

Где находятся предохранители Hyundai Accent

Заменить поврежденные элементы в предохранительном блоке не составит особого труда – вся процедура проста и выполняется по интуитивно понятному сценарию. Наибольше трудностей у водителей возникает в момент поиска поврежденного элемента – на разных поколениях Hyundai Accent может быть установлено 2 или 3 блока.

В зависимости от модели, в салоне автомобиля может присутствовать 1 или 2 блока, отдельный блок будет расположен в подкапотном пространстве:

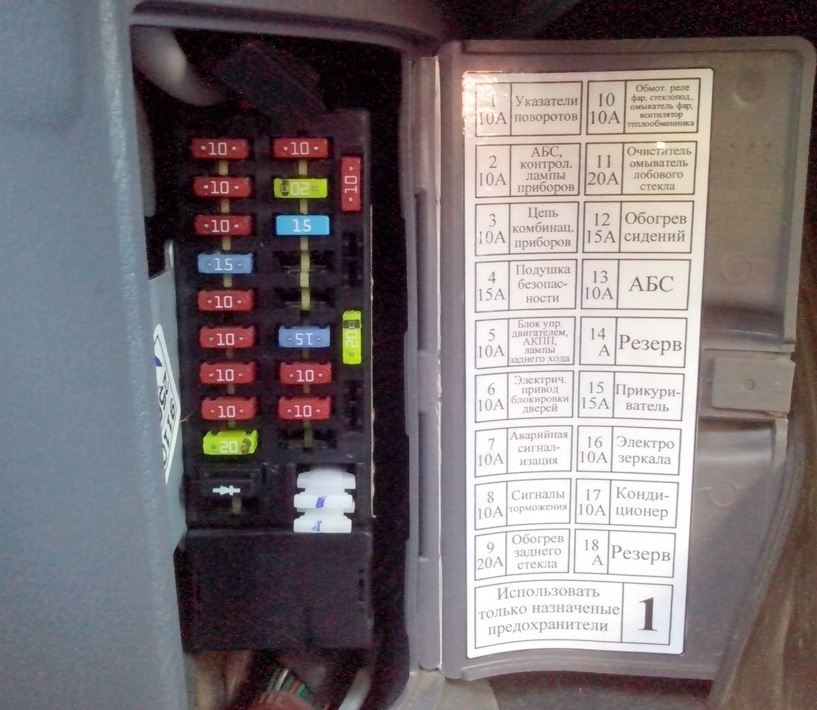

• Первый салонный блок находиться возле водительского сидения по левую сторону – для обеспечения свободного доступа придется снять декоративную накладку в торпеде автомобиля;
• Второй блок предохранителей будет расположен за дополнительным бардачком в салоне. В некоторых версия Hyundai Accent там будет расположены только несколько реле, в других – реле и несколько ячеек для предохранителей;
• Под капотом блок расположен по левую сторону двигателя. Все предохранители под капотом находятся в герметичном боксе, который фиксируется на пластиковых защелках – при демонтаже важно не повредить крепления, в противном случае в систему быстро попадет влага, что приведет к коррозии самого блока и окислении фишек.

Чтобы облегчить поиск неисправного элемента требуется помнить, что в подкапотном пространстве будут расположены предохранители, отвечающие за магистральную проводку, двигатель и электрооборудования автомобиля, а в салоне – защитные элементы для дополнительного оборудования и опции комплектации.

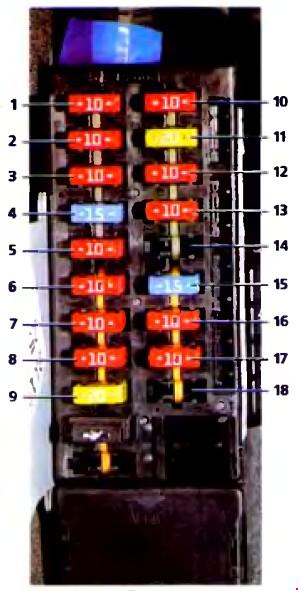

Блок предохранителей

Находится на левой стойке под панелью приборов, за защитной крышкой.

Схема

Назначение

1	10А Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП
2	10А Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности
3	10А Комбинация приборов
4	15А Подушки безопасности
5	10А ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра
6	10А Центральный замок
7	10А Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией)
8	10А Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП
9	20А Обогрев заднего стекла
10	10А Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла
11	20А Передний стеклоочиститель и омыватель
12	20А Подогрев сидений
13	10А ABS — АБС
14	10А Часы, аудио, селектор АКПП
15	15А Прикуриватель
16	10А Электрические зеркала
17	10А Обогрев заднего стекла, обогрев зеркал
18	20А Задний стеклоочиститель

За прикуриватель отвечает предохранитель номер 15 на 15А.

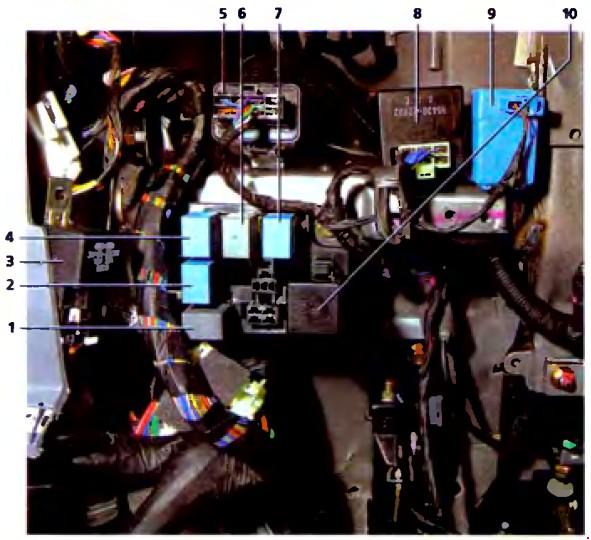

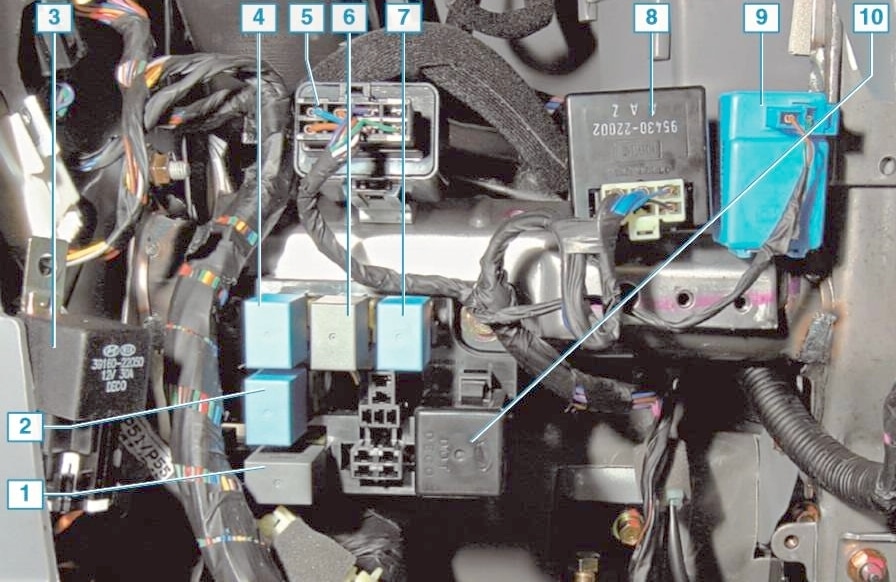

Блок реле

Для доступа к нему, надо убрать перчаточный ящик.

Схема

Обозначение

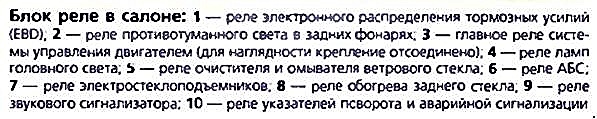

1. реле электронного распределения тормозных усилий (EBD);
2. реле противотуманного света в задних фонарях;
3. главное реле системы управления двигателем (для наглядности крепление отсоединено);
4. реле головного света фар;
5. реле очистителя и омывателя ветрового стекла;
6. реле АБС;
7. реле электро стекло подъемников;
8. реле обогрева заднего стекла;
9. реле звукового сигнализатора;
10. реле указателей поворота и аварийной сигнализации.

Предохранители и реле ХУНДАЙ АКЦЕНТ

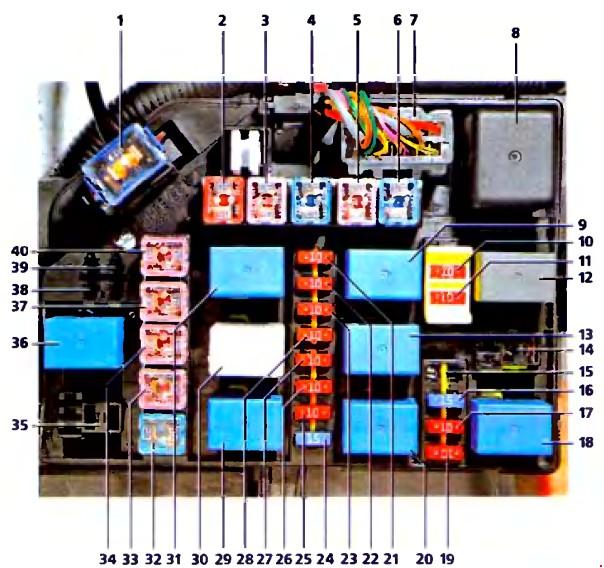

Монтажный блок реле и предохранителей в моторном отсеке

1 — предохранитель 100 А цепи генератора; 2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 — предохранитель 30 А цепи ламп головного и габаритного света; 4 — предохранитель 20 А цепи блока управления двигателем; 5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания. 6 — предохранитель 20 Ампер цепи вентилятора радиатора системы охлаждения двигателя, 7 — разъем электропроводки, 8 — реле вентилятора отопителя. 9 — реле звукового сигнала, 10 — предохранитель 10 А цепи лампы освещения салона Хундай Акцент. 11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведение. 12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования, 13 — реле муфты компрессора кондиционера, 14 — гнездо реле противотуманньх фар; 15 — резервное гнездо предохранителя; 16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала. 17 — предохранитель 10 А цепи блока управления двигателем. 18 — реле вентилятора радиатора системы охлаждения двигателя; 19 — предохранитель 10 А цепи включения кондиционера; 20 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 21 — предохранитель 10 А цепи блока управления двигателем, 22 — предохранитель 10 А цепи муфты компрессора кондиционера, 23 — предохранитель 10 А цепи звукового сигнала; 24 — предохранитель 15 А цепи проти-вотуманных фар. 25 — предохранитель 10 А цепи правой лампы головного света. 26 — предохранитель 10 А цепи левой лампы головного света; 27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля; 28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля; 29 — реле ламп габаритного света; 30 — резистор предварительного возбуждения генератора; 31 — реле стартера Хундай Акцент, 32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора сииемы киндицлимированин, 33 — предилранитель 30 А цепи электростеклоподъемников. 34 — предохранитель 30 А цепи блока управления АБС; 35 — гнездо реле постоянно включенного ближнего света; 36 — реле топливного насоса; 37 — предохранитель 30 А цепи блока управления АБС; 38,39 — гнездо диода; 40 — предохранитель 30 Ампер цепи вентилятора отопителя.

Блок реле в салоне авто

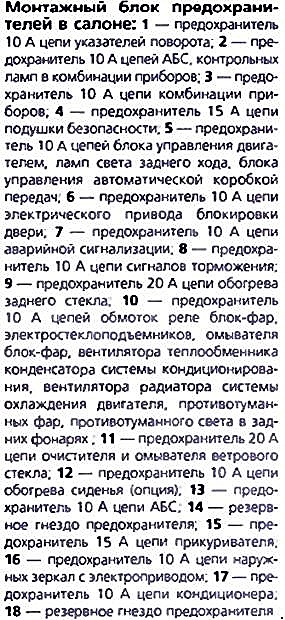

Монтажный блок предохранителей Хундай

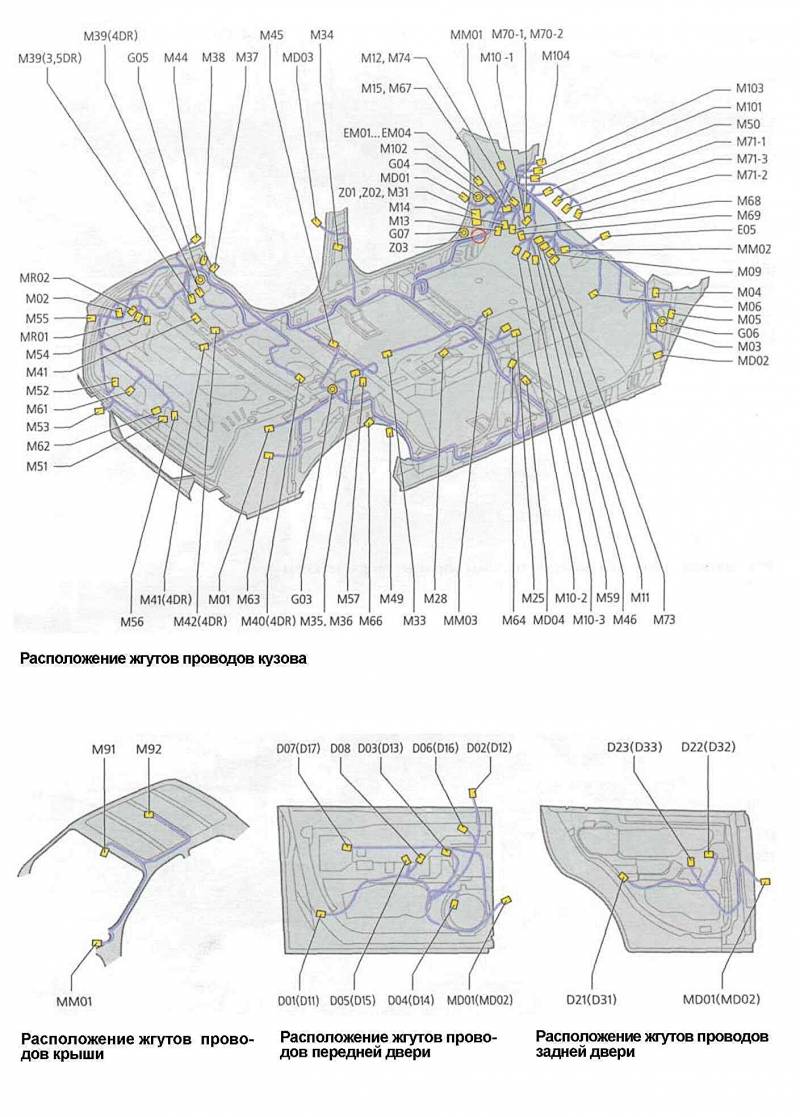

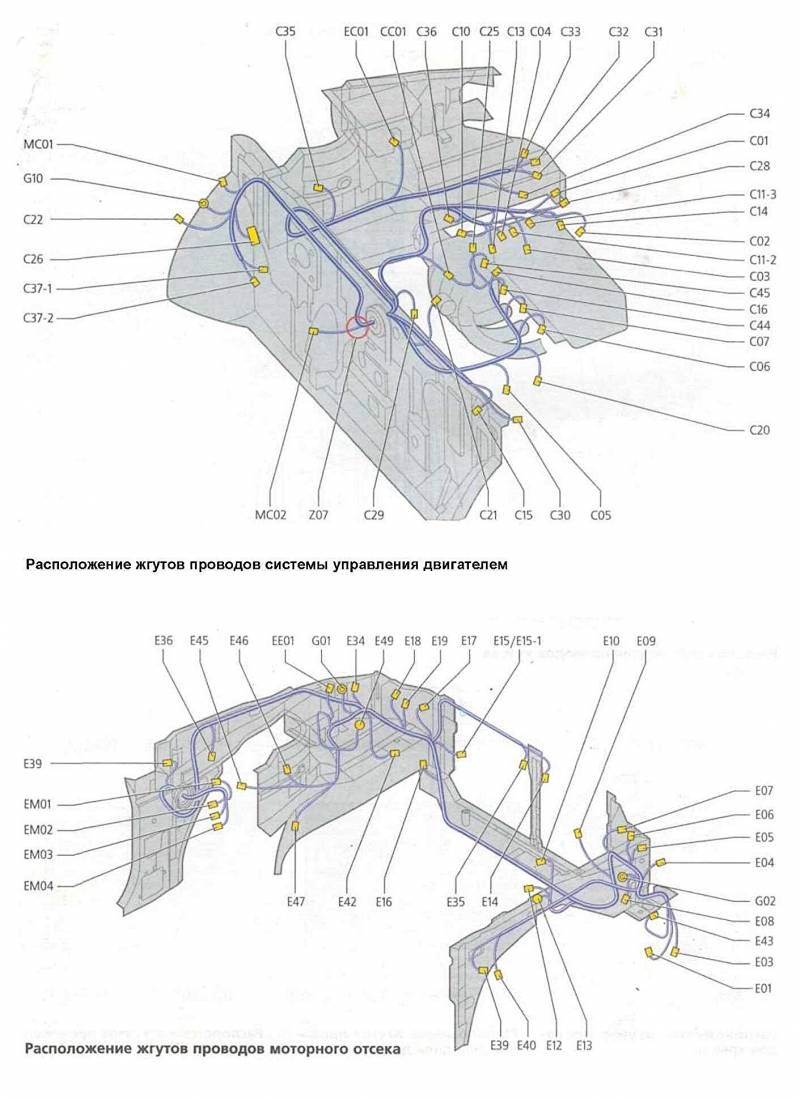

Расположение жгутов проводов в Hyundai Accent

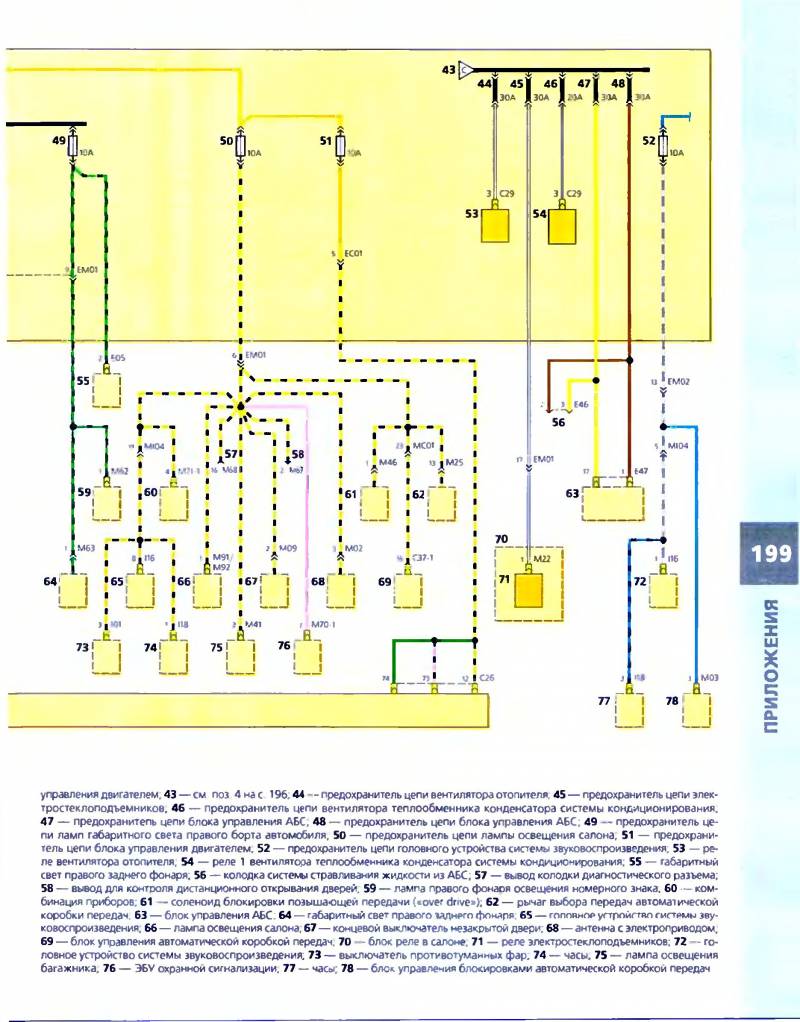

Схемы электрооборудования авто

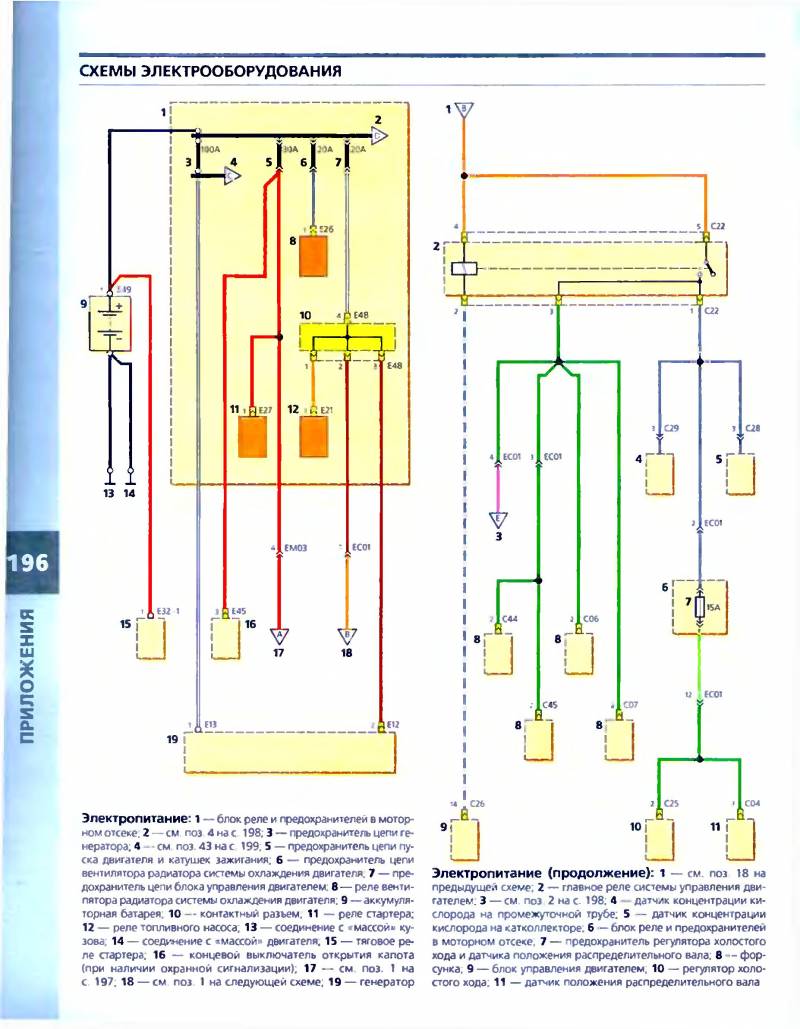

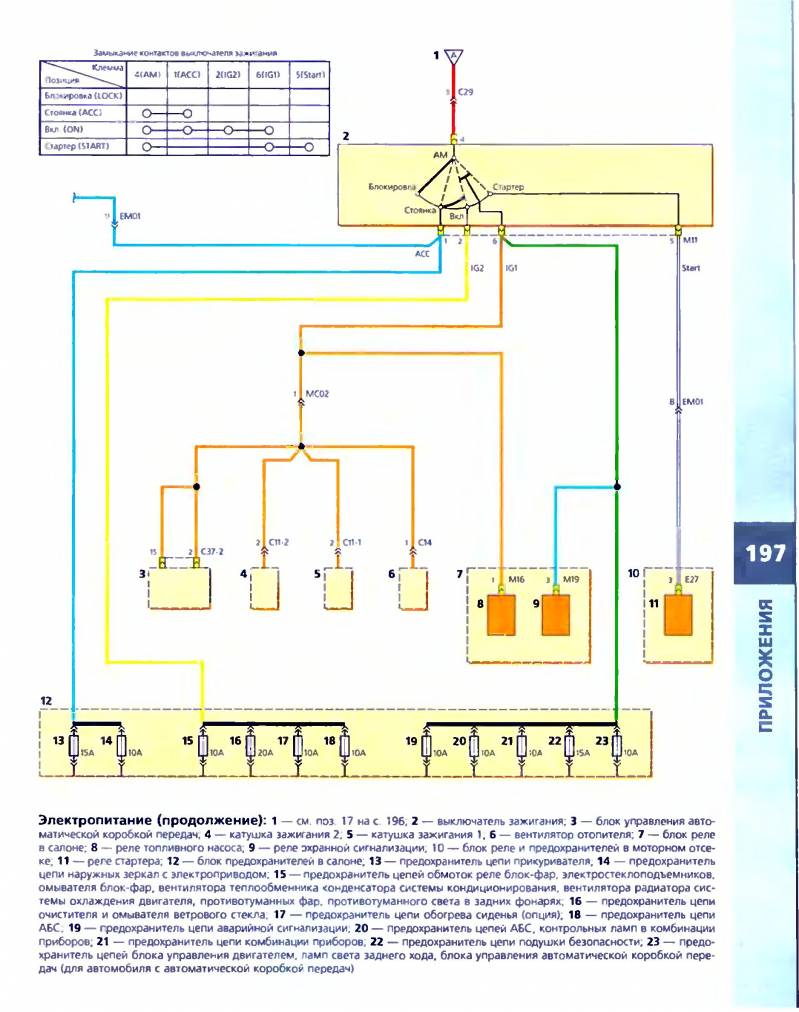

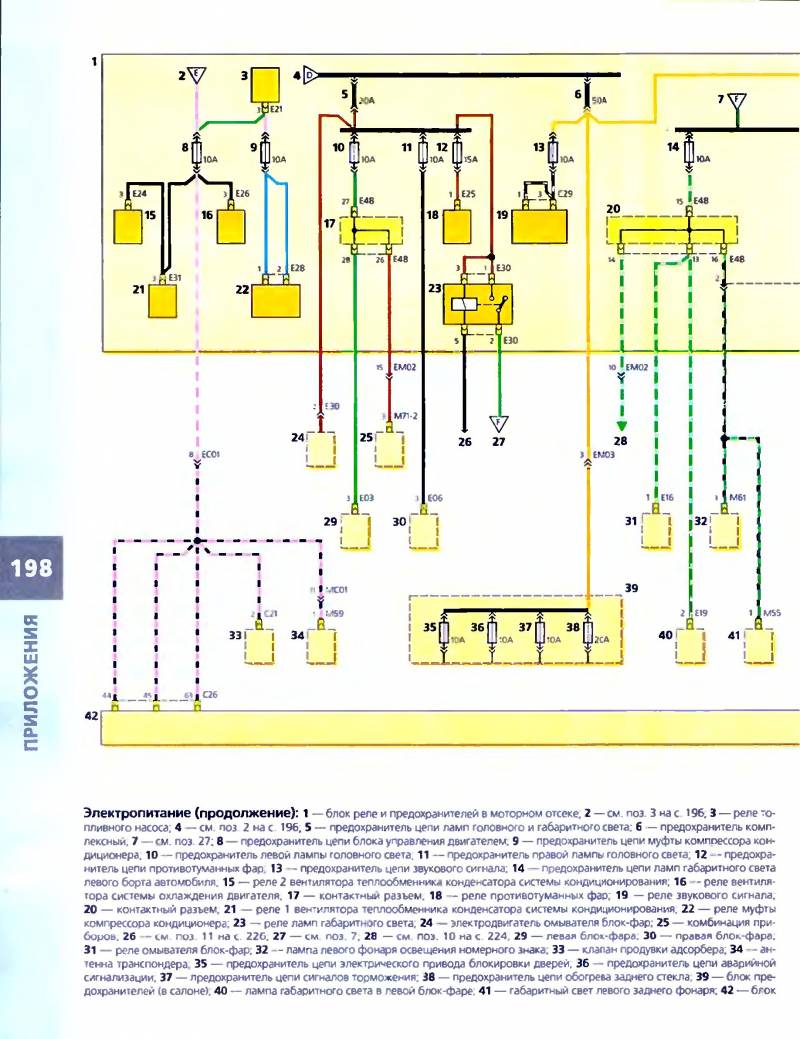

Модуль электропитания

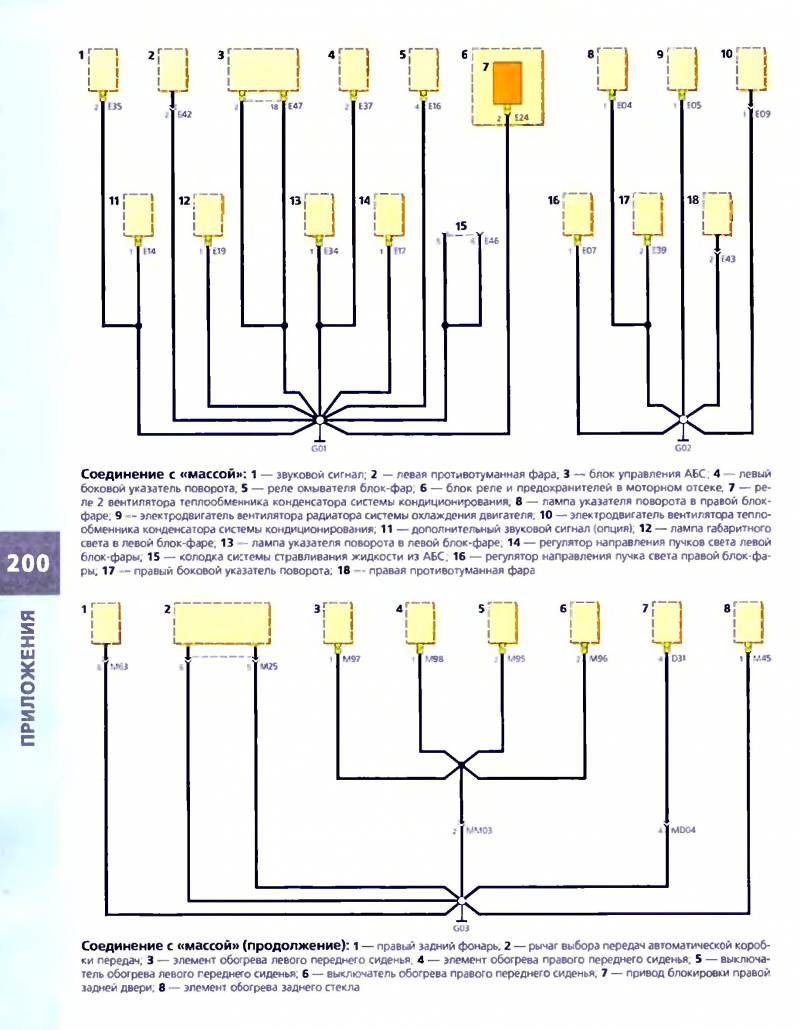

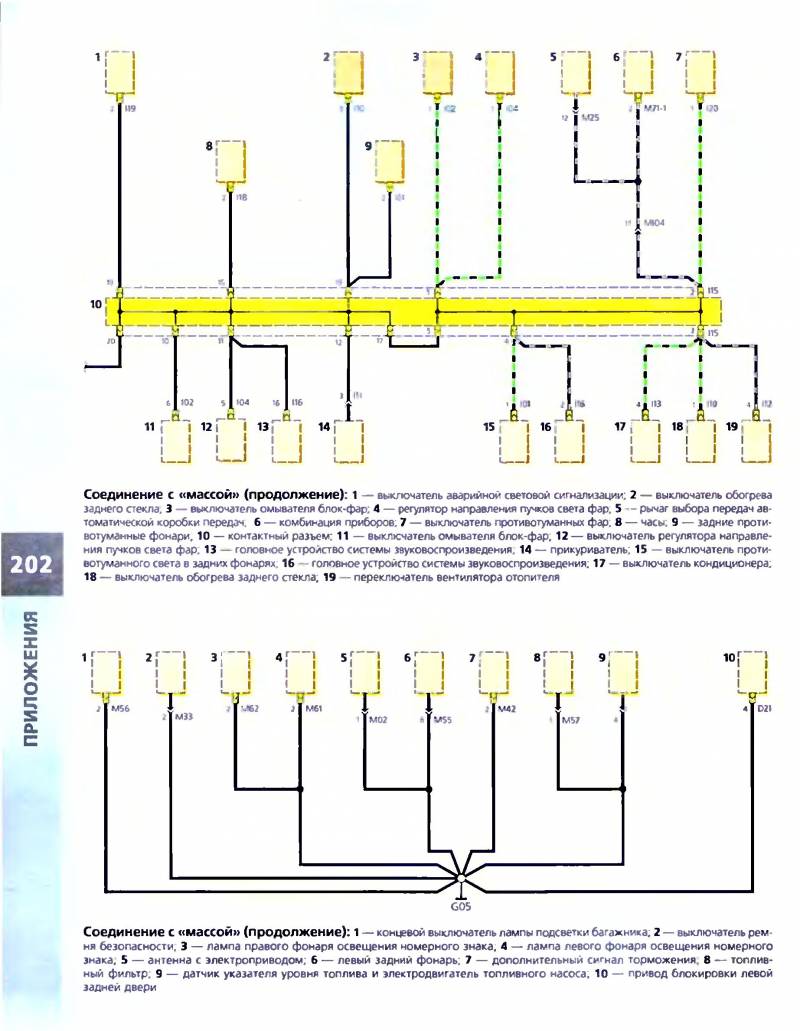

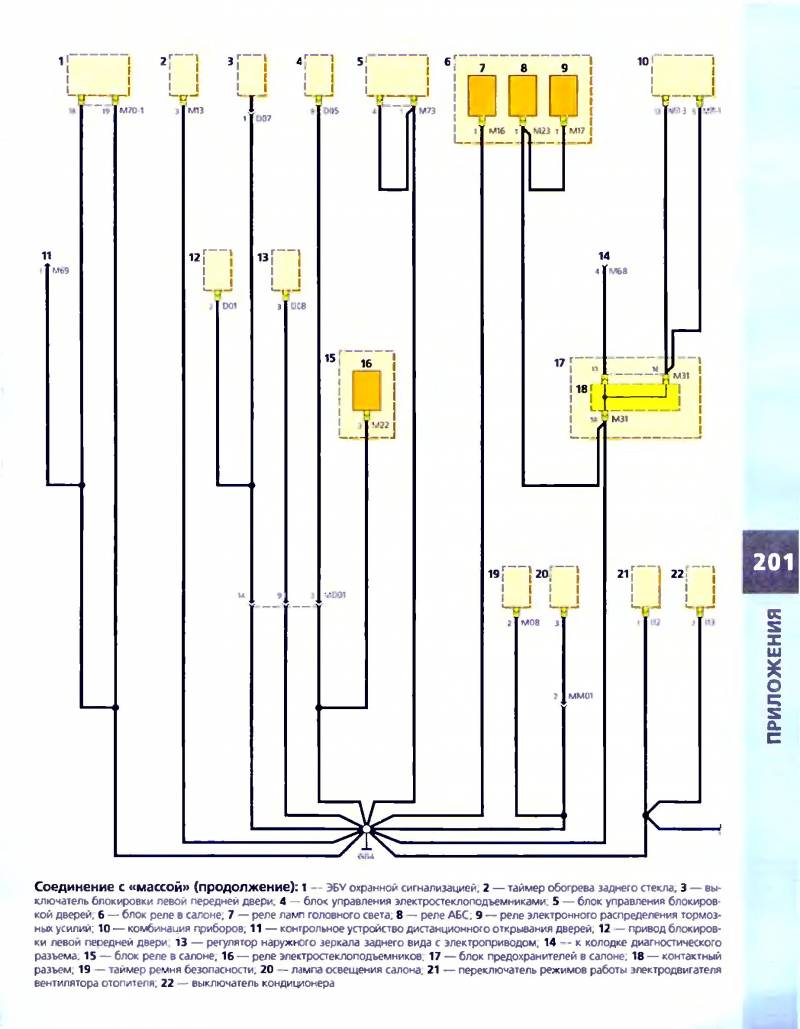

Схема соединения с массой

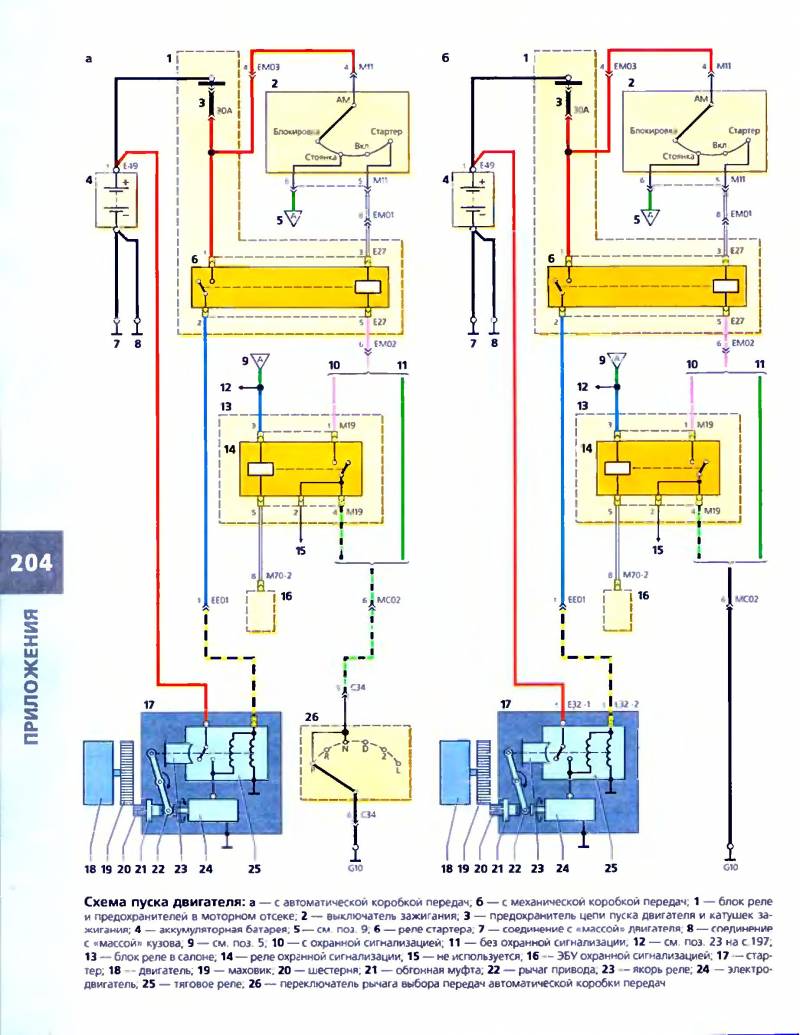

Электросхема пуска двигателя Хундай Акцент

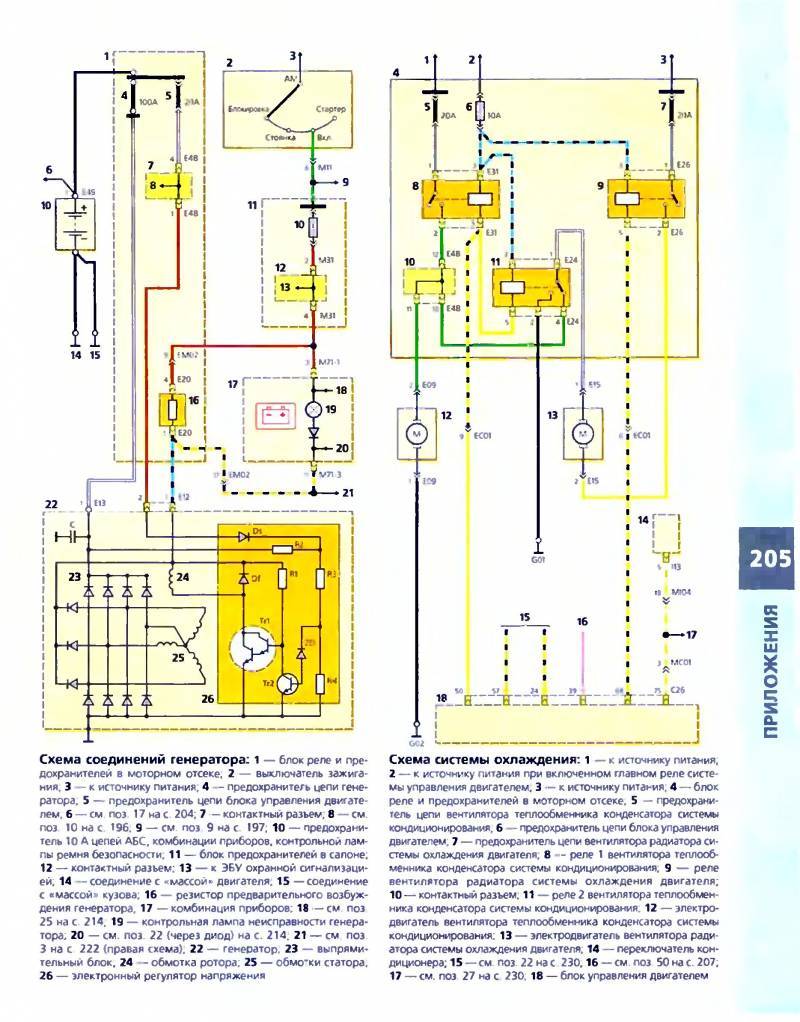

Схема соединений генератора и системы охлаждения

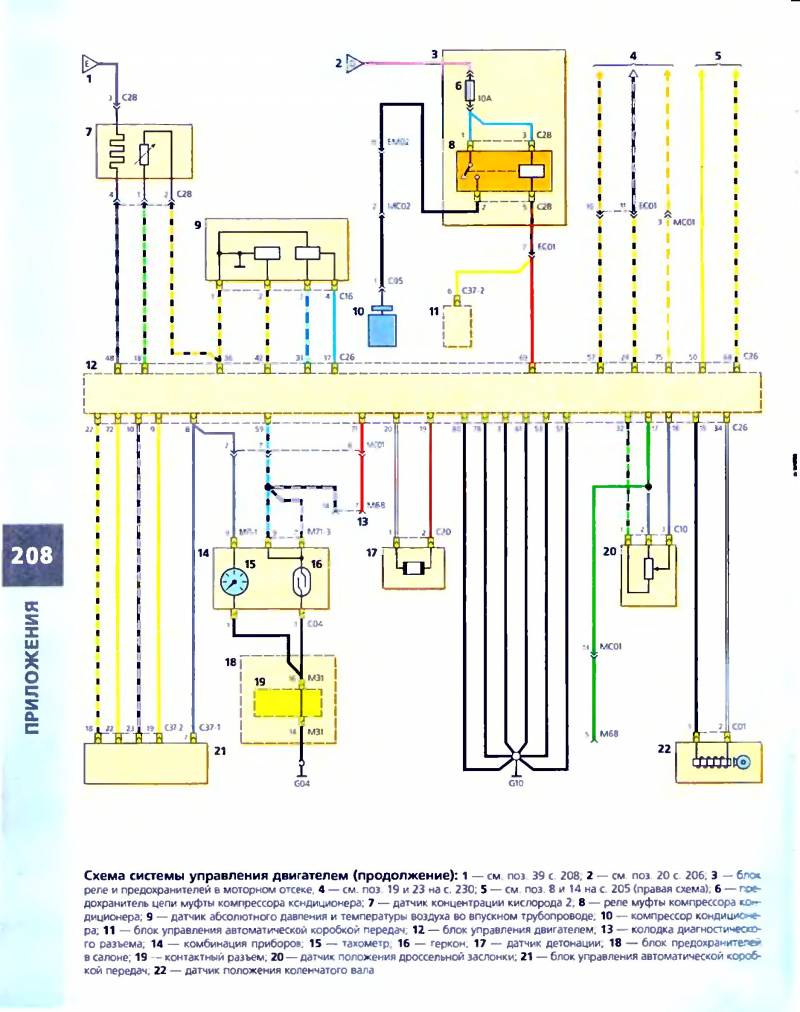

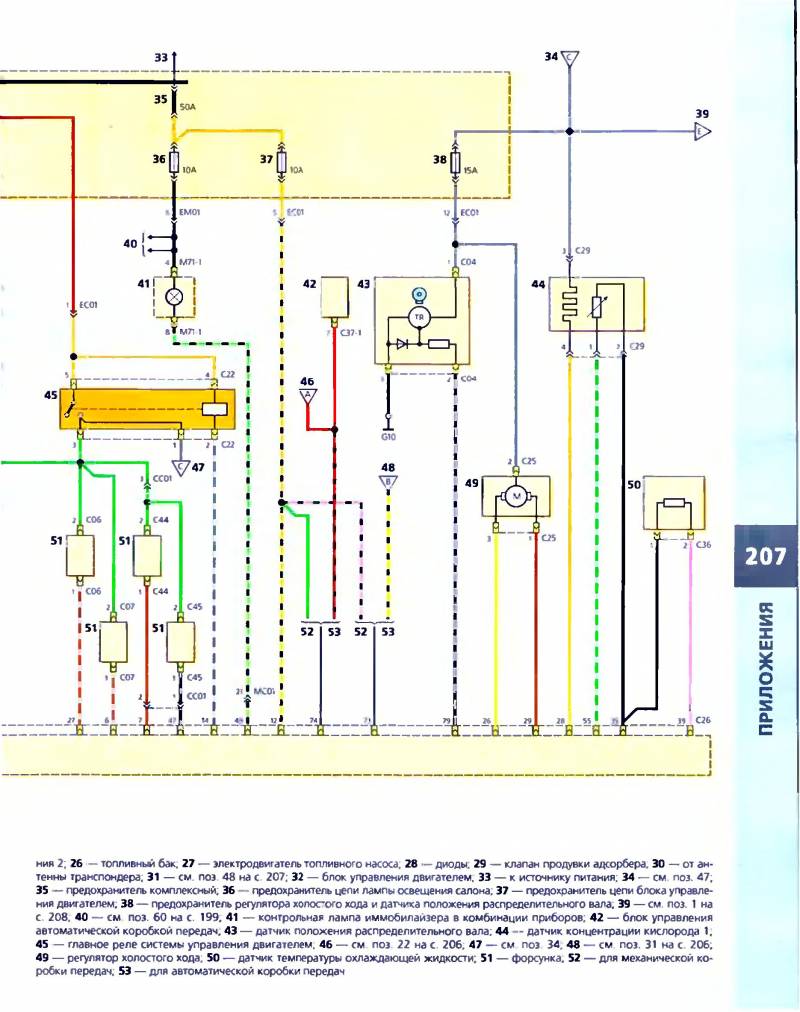

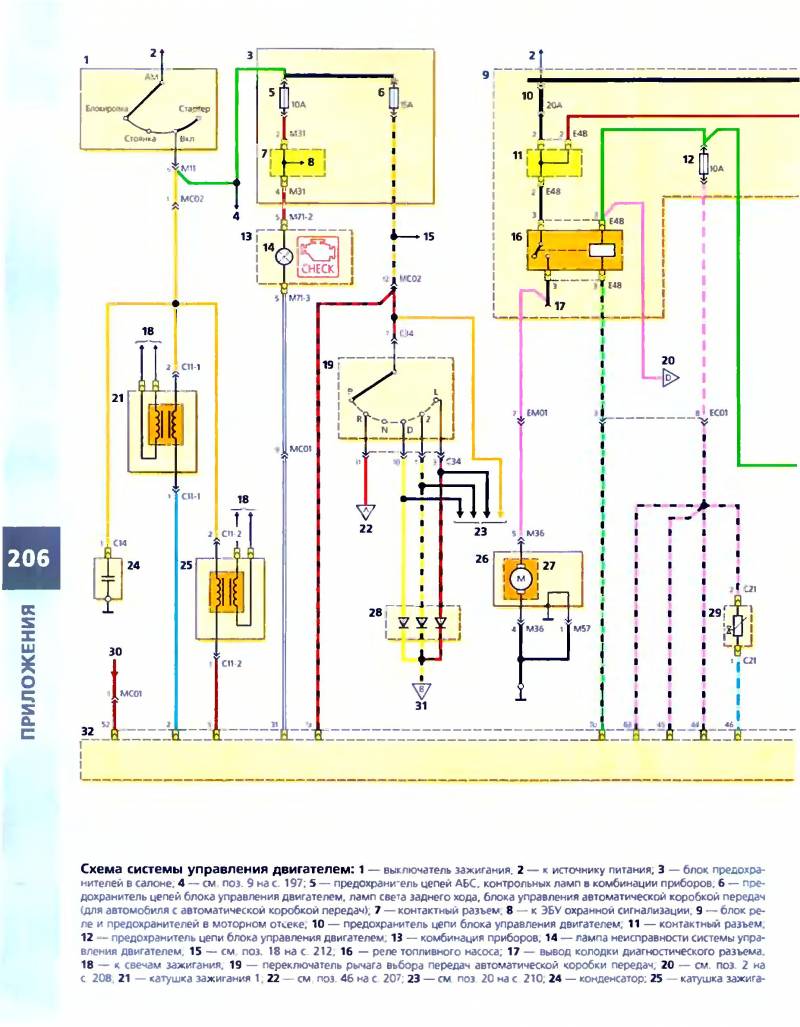

Система управления двигателем автомобиля

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Блок предохранителей в моторном отсеке

Монтажный блок располагается по левую сторону, между корпусом воздушного фильтра, аккумуляторной батареей и кузовом. Чтобы самостоятельно производить ремонт автомобиля, вам нужно уметь читать электрические схемы. Предохранители используются для защиты цепей от короткого замыкания. Перечень предохранителей, расположенных в моторном отсеке:

• F1 – защиты цепи генератора (номинал 100 А). При выходе из строя этого предохранителя начинает быстрее разряжаться аккумуляторная батарея. При отсутствии зарядки на клеммах АКБ необходимо осуществить проверку натяжения ремня, контактов на генераторе, состояние щеточного узла и регулятора напряжения.
• F2 – защиты цепи блокиратора дверей. Номинал предохранителя 50 Ампер. Он также защищает цепи питания аварийной сигнализации, звукового сигнала, нагревательного элемента на заднем стекле, микроконтроллерного блока управления двигателем, освещения салона, различные электроприводы (в том числе зеркал). Поэтому, если не работает стоп-сигнал, датчики на Хендай Акцент, автомобиль не заводится, первым делом проверяете этот предохранитель. При отказе аварийной сигнализации нужно проверить предохранители №1 и №7, расположенные в блоке салона. Если они исправны, то нужно провести диагностику реле №10. Последними диагностируете кнопку и электропроводку.
• F3 (30 Ампер) – предназначен для защиты цепей питания головного света и габаритных огней. В случае отказа освещения необходимо провести проверку предохранителей №27 и 28, а также реле №4, которые располагаются в салоне.
• F4 – этот предохранитель подает питание на блок управления мотором. Номинальный ток 20 А. Если двигатель не получается запустить, необходимо проверить этот предохранитель. Только после F5, F6, F16, F17, F18, F21 и в салоне F5 и электромагнитное реле 3.
• Через F5 (30 Ампер) подается питание на катушки зажигания.
• Через F6 (20 А) и F18 подается питание на электродвигатель вентилятора обдува радиатора.
• F10 (10А) – питание цепей освещения салона.
• F11 (10А) – защита цепи питания автомагнитолы.
• F16 защищает цепи питания ДПРВ (датчика фаз) и РХХ (регулятора холостого хода). Номинальный ток 15А.
• F17 – подается через него питание на ЭБУ. Смотреть информацию по F
• F19 (номинал 10А) – питание цепей управления кондиционера.
• F21, F22, F23 (все номиналом 10А) – защиты цепей ЭБУ, муфты компрессора кондиционера, звукового сигнала, соответственно.
• F24 – противотуманки.
• F25 и F26 (10А) – головное освещение с левой и правой стороны соответственно.
• F27 и F28 (10А) – лампы габаритного освещения на правой и левой сторонах соответственно.
• F32 – защита цепи вентилятора теплообменника конденсатора кондиционера.
• F33 – цепь питания электростеклоподъемников.
• F34 и F37 – блок управления АБС (при ее наличии).
• Вентилятор системы отопления – F

Блок предохранителей в салоне

Вышеизложенной информации о предохранителях вполне достаточно, чтобы избавиться от основных поломок в электрооборудовании. Нужно помнить, что всегда выходит из строя самое слабое звено. Если сначала установлен предохранитель на 30А, а после него поставить на 10А, в случае короткого замыкания выйдет из строя тот, у которого ток срабатывания меньше. Второй останется цел и невредим. Под капотом ставится блок, который защищает силовые цепи – сразу несколько узлов.
Предохранители в салоне

А вот в салоне предохранители устанавливаются для защиты отдельных ламп и даже приборов. Таблица с характеристиками и назначением предохранителей:

Номер предохранителя	Номинальный ток срабатывания, А	Какие цепи защищает
F1	10	Поворотники
F2	10	Система АБС и лампы на приборной панели автомобиля
F3	10	Питание приборов на приборной панели
F4	15	Подушки безопасности
F5	10	ЭБУ, лампы оповещения при движении задним ходом, управление АКПП (при наличии)
F6	10	ЦЗ, приводы блокиратора дверей
F7	10	Аварийка
F8	10	Стоп-сигнал
F9	20	Нагревательный элемент на заднем стекле
F10	10	Электростеклоподъемники омыватель фар, вентиляторы радиатора и теплообменника, обмотки реле фар, противотуманки
F11	20	Омыватель и стеклоочиститель лобового стекла
F12	10	Нагревательный элемент сидений
F13	10	АБС
F14	–	Резерв
F15	15	Прикуриватель
F16	10	Электрический привод зеркал

Это все элементы, которые находятся в салоне. Но еще есть и реле, о них будет рассказано отдельно.

Блок реле в салоне

Реле в салоне Хендай Акцент

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

1. Включения системы EBD (распределения тормозного усилия).
2. Включения задних противотуманок.
3. Главное реле СУД.
4. Головного освещения.
5. Стеклоочиститель и омыватель.
6. Включения АБС.
7. Электростеклоподъемники.
8. Обогрев заднего стекла.
9. Клаксон.
10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

Расшифровка

Схема с расшифровкой.

F1 (красный 10 А) — Указатели поворота
F2 (красный 10 А) — Система ABS, контрольные и сигнальные лампы в комбинации приборов
F3 (красный 10 А) — Комбинация приборов
F4 (синий 15 А) — Подушка безопасности
F5 (красный 10 А) — блок управления двигателем, автоматической КПП (если есть), лампы заднего хода
F6 (красный 10 А) — Привод блокировки дверей
F7 (красный 10 А) — Аварийная сигнализация
F8 (красный 10 А) — Лампы стоп-сигналов
F9 (желтый 20 А) — Обогрев заднего стекла
F10 (красный 10 А) — Обмотка реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника системы кондиционирования, вентилятора радиатора
F11 (желтый 20 А) — Очиститель и омыватель ветрового стекла
F12 (красный 10 А) — Обогрев заднего сиденья
F13 (красный 10 А) — ABS
F14 (синий 15 А) — Прикуриватель и аудио-система
F15 (красный 10 А) — Электропривод наружных зеркал
F16 (красный 10 А) — Система кондиционирования

Такую схему нарисовали корейцы.

Как извлечь?

Для извлечения предохранителей в блоке есть специальный инструмент — пинцет. Им необходимо зажать край предохранителя и вытащить его. Дублирующий пинцет есть в блоке под капотом.

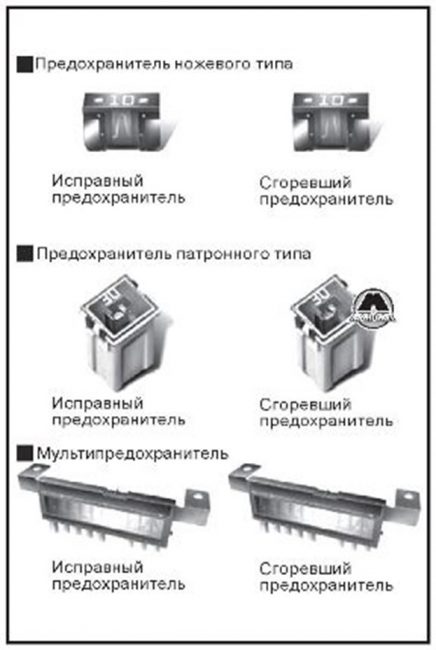

Как заменить предохранители в Hyundai Accent: пошаговая инструкция

Процедура замены предохранителей в блоке проста – для удаления поврежденного элемента потребуется только пинцет или специальный съемник, прочего оборудования не требуется. Чтобы заменить предохранители на Hyundai Accent требуется:

• В обязательном порядке отключить аккумуляторную батареи, обе клеммы;
• Далее находим перегоревший элемент и аккуратно извлекаем его;
• При необходимости с помощью грубой щеточки можно зачистить контакты в блоке от окисления;
• Затем надавливаем новой деталью на разъем в блоке пока не услышим характерный щелчок.

В завершении процедуры подключаем аккумулятор и заводим автомобиль для тестирования системы. Если предохранитель рекомендуемой мощности сразу перегорит, то возможно нужно отдать автомобиль на СТО для диагностики электрооборудования и проводки.

Предохранитель прикуривателя

Нужный вам предохранитель находится в салоне.

Всё верно, предохранитель нумеруется под номером F14. Но вы достали F13. Хотя по логике он как раз четвёртый сверху. А вам надо было ниже. То есть пятый сверху в правом ряде.

Вы вытащили красного цвета (10 А), а надо было синего цвета на 15 А.

Предохранитель отмечен стрелочкой.

Предохранитель и пинцет для его извлечения.

Даже если на вид предохранитель имеет целый вид, но «для спокойствия» заменить его на рабочий (заведомо исправный). Или прозвонить. Справа от ряда идут места для резервных предохранителей, можно взять исправный оттуда.

Все о панели приборов Accent и вариантах замены

История популярного малолитражного автомобиля В-класса насчитывает 5 поколений. Южнокорейская компания начала выпускать Hyundai Accent ещё в 1994 году. Автомобиль с передним приводом был призван заменить морально устаревшую модель Excel.

Первое поколение выпускалось с 1994 по 1999 годы, второе – с 1999 по 2005 годы, третье – с 2005 по 2010 годы, четвёртое – с 2010 по 2017, а пятое производится до сих пор. В России Акцент известен под именем Solaris, он поступил в продажу в марте 2018 года. Кардинально изменённый интерьер и экстерьер сразу привлёк внимание покупателей.

Стоит отметить, что Hyundai Accent считается одной из безопасных машин. В 2012 году машина получила 4 из 5 звёзд по всем параметрам крэш-тестов Национального управления безопасностью движения США (NHTSA). Машину пятого поколения отличают наличие функции предупреждения столкновений, инсталлированной информационно-развлекательной системы на базе Android, полностью переработанного торпедо, а также обновлённого приборного щитка.

Модель Хендай Акцент Тагаз появилась почти 18 лет назад. В России он производился с 2001 по 2012 годы в Таганроге. Сегодня купить машину можно только на вторичном рынке.

О том, что представляет собой панель приборов Акцента и какая информация помогает водителю в управлении – в статье ниже.

Значки и обозначения

Отличительной особенностью щитка приборов Hyundai Accent являются шкалы большого диаметра. За счёт этого облегчается восприятие показаний. Сигнальные индикаторы располагаются в нижней части панели в один ряд.

На панели расположены:

2 — лампы поворотников;

4 – счётчик суточного пробега;

6 – индикатор количества топлива в баке;

7 – указатель температуры охлаждающей жидкости.

Контрольные лампочки на панели, расположенные в нижней части, отражают общее состояние двигателя и других систем автомобиля:

9 – включен дальний свет фар;

10 – индикатор системы подушек безопасности Air Bag;

11 – «od off», отключена повышенная передача (для автоматических КПП);

12 — неисправна антиблокировочная система (при постоянной индикации);

13 — «check engine», ошибка двигателя, неисправность системы зажигания;

14 – низкий уровень топлива в баке, запас хода 80-100 км;

15 – низкое давление масла в двигателе, неисправность масляной системы;

16 – не пристёгнут ремень безопасности;

17 – нет заряда аккумуляторной батареи, неисправность генератора

18 — включен стояночный тормоз/ низкий уровень тормозной жидкости;

19 – индикатор штатного иммобилайзера;

20 – не закрыта одна из дверей/ неисправность концевого выключателя.

Над контрольными лампочками располагается кнопка сброса линейного пробега -8.

Подсветка панели зелёного цвета, нерегулируемая. Мягкий свет не раздражает глаза при движении в тёмное время суток.

Как снять и заменить панель приборов

Выполнить замену можно самостоятельно. Для этого не требуется специальных навыков. Для замены необходимо:

• выключить зажигание;
• снять клеммы с аккумуляторной батареи;
• выкрутить винты облицовочной панели и снять её;
• открутить болты крепления приборного щитка;
• вытянуть щиток и отсоединить три разъёма.

Установка другой панели выполняется в обратном порядке.

Основные неисправности

Щиток приборов Hyundai Accent – надёжное устройство. Он выходит из работы или начинает некорректно функционировать крайне редко. Если показания приборов «застыли» на одной отметке или панель перестала работать полностью, причин три:

• перегорел предохранитель в электрической схеме;
• неисправна основная плата;
• неустойчивый контакт в электрических разъёмах.

Для проверки контакта необходимо демонтировать панель так, как описано выше. Электрические разъёмы необходимо отсоединить, продуть воздухом, осмотреть «пины» на наличие подгаров, после этого подключить заново.

Монтажный блок с предохранителями расположен в салоне автомобиля. За подачу питания на панель приборов отвечает плавкий предохранитель F3 красного цвета номиналом 10 А. Его нужно проверить в первую очередь. Если под рукой нет запасного предохранителя, можно использовать для проверки, к примеру, предохранитель F1 указателя поворотов такого же номинала.

При неисправности платы питания можно выполнить её замену или поменять щиток в сборе. Его стоимость на вторичном рынке не высока и составляет 3000-5000 рублей.

Распиновка

Панель приборов Hyundai Accent имеет 3 разъёма. Назначение проводов каждого разъёма приведено в таблице ниже:

Похожие публикации:

1. Как удалить элемент из set c
2. Как узнать версию pip python
3. Как узнать дату производства мфу canon
4. Как узнать ключ 1с

Замена наружного шруса хендай акцент своими руками

Для тех, кто видит это сокращение впервые, гомокинетический сустав является гомокинетическим суставом. Он служит для передачи крутящего момента на ведущие и ведущие колеса с минимальными потерями. Подобные типы элементов трансмиссии встречаются в автомобилях с передним и полным приводом.

ШРУСы считаются более надежными, чем карданные приводы, так как из-за конструктивных особенностей подвержены меньшему износу. К тому же, благодаря шарнирам равных угловых скоростей, шины ведущих колес значительно меньше изнашиваются.

Причины выхода из строя

ШРУС — очень точный элемент, поэтому при попадании пыли и грязи он сразу выйдет из строя. Также недопустимо попадание внутрь воды и других посторонних предметов. Для защиты как внутренних, так и внешних ШРУСов используются специальные защитные накладки, известные как пыльники. Они должны быть целы и запломбированы и надежно прикреплены к петле, иначе механизм выйдет из строя. Также оба шарнира должны быть хорошо смазаны консистентной смазкой, чтобы избежать трения в узле.

Как определить необходимость замены

Перед тем, как менять ШРУС, нужно убедиться, что он действительно нужен. Есть несколько простых способов диагностировать возможные неисправности застежки-молнии:

• самый простой способ — слушать. Если во время движения в передней части автомобиля слышны посторонние звуки (особенно на поворотах), следует проверить ШРУСы;
• более точный метод диагностики — полностью открутить руль с одной стороны; начать резко, давя газ в пол. Слышимый треск, визг, свист — признаки неисправности агрегата;
• визуальный способ: полностью открутить колеса с одной стороны; выйдите из машины и внимательно осмотрите пыльники. На них не должно быть трещин или других признаков нарушения целостности;
• Самый быстрый способ «диагностировать» — осмотреть диски (особенно это заметно на литых). Если все они смазаны, значит, пыльник порван и нужно срочно принять меры.

Если у вас остались вопросы, посмотрите это видео о диагностике неисправности ШРУС на Hyundai Accent:

Что понадобится для замены

Решив, что необходимо заменить внешний или внутренний ШРУС на Хендай Акцент, необходимо понимать, что для этого нужно.

Предположим, замене подлежат внешний и внутренний шарниры равных угловых скоростей. Оригинальная трансмиссия ШРУС имеет артикульный номер 49500-25310 для автомобиля с механической коробкой передач. Внешний — VN-04A44 ASVA, внутренний — HYILACC.

Помимо самих ШРУСОВ, которые обычно идут в комплекте с пыльниками, хомутами, кольцами АБС и контргайками, вам понадобятся:

• связка ключей;
• стриптизерши;
• отвертка плоская;
• молоток;
• смазка для шарниров равных угловых скоростей;
• WD-40.

Подготовка к замене

Конечно, замену лучше всего делать в гараже, где тепло и сухо, а еще есть смотровая яма. Однако подойдет любая плоская сухая поверхность. Перед началом работы оторвите колесные гайки. Далее поднимите ту сторону машины, на которой будете менять ШРУСы. В идеале не обязательно оставлять машину на домкрате, лучше подложить под него какую-то опору. Снятое колесо для этого вполне подходит.

Далее разберем замену обоих ШРУСов. Мы не будем описывать снятие всего агрегата и их одновременную замену, а постепенную замену сначала первого, затем второго. Это поможет тем, кто меняет ШРУС, а не оба.

Наружный шарнир

Начинаем замену внешнего ШРУСа на Hyundai Accent. Сначала нужно отвернуть гайку крепления ступицы головкой 32 мм, затем головкой 17 мм и гаечным ключом открутить болт крепления поворотного кулака к стойке амортизатора. Их два (второй виден на фото чуть ниже первого).

Смотрите также: Гомокинетический сустав зависает в ступице

Затем откручиваем тормозной шланг, который фиксируется болтом М12 (на фото он за стояком; отмечен красной стрелкой). Чтобы не рисковать работоспособностью АБС, лучше вынуть ее провод из багажной полки (показан на фото оранжевой стрелкой).

В принципе места тоже достаточно, чтобы вынуть гранату (так называемый ШРУС), не снимая шаровую опору. Если по какой-то причине вам не хватает места или возникают трудности, посмотрите это видео о снятии шарового шарнира на Hyundai Accent:

Теперь вы можете безопасно удалить весь привод и заменить оба ШРУСа, но, как упоминалось ранее, мы разделим эти действия на две части. При замене внешней муфты нет необходимости снимать весь привод. Можно просто ослабить хомут ствола, разрезать его ножом, а затем с помощью специального съемника снять внешний ШРУС.

Сняв старый внешний ШРУС, при необходимости очистите посадочное место на валу. Затем наденьте пыльник на вал и затяните дальним хомутом. Вбить смазку в сам шарнир, то есть в ШРУС, а не в ствол, и установить на вал (необходимо преодолеть сопротивление стопорного кольца до характерного щелчка). Осталось только надеть второй хомут и хорошо их оба затянуть. Сборка производится в обратной последовательности.

Внутренний шарнир

Порядок вывода такой же, как и в первом случае. Тем, кто меняет внутренний шарнир, остается только разобрать весь привод и заменить его. После того, как вы открутили тормозной шланг и датчик АБС (а потом сняли или оставили шаровой кран), нужно будет открутить фиксатор ШРУСа от КПП. Во-первых, стоит слить масло из КПП, так как оно может вытечь. На фото показаны места крепления:

После снятия привода процесс замены шарнира ничем не отличается от внешнего:

• разрезать хомуты и запустить;
• снимаем штатив съемником;
• установить новый;
• заправить жиром;
• наденьте сапог и затяните его стяжками.

Посмотреть процесс замены внешнего и внутреннего ШРУС на Hyundai Accent можно в этом видео:

Хундай Акцент. Замена ШРУСа.

Для просмотра онлайн кликните на видео ⤵

Замена акцентного тагаза внешнего ШРУСа (граната

замена пыльника внешнего ШРУСа Hyundai Accent

замена внешней гранаты Hyundai AccentПодробнее

ЗАМЕНА ШРУСа внешнего и внутреннего (хруст, щелчок, вибрация, стук) Другое

Hyundai Accent (Getz) как заменить ШРУС. Как снять диск? Узнать больше

Замена ШРУСа (гранаты) на Хендай Солярис своими руками

Замена гранаты на Hyundai accentПодробнее

Замена ШРУС Hyundai Accent Узнать больше

Замена гранаты (внешней) на Акцент 048 Подробнее

Замена внешнего и внутреннего ШРУСа: подробное видео

Замена экстерьера багажника Hyundai SHRUS accentПодробнее

ПОСЛЕ ЭТОГО ВЫ УЗНАЕТЕ, КАК ДИАГНОСТИКА ВНУТРЕННЕГО ОМОМЕТРИЧЕСКОГО СОЕДИНЕНИЯ АВТОМОБИЛЯ

ШРУС внутренний Hyundai Accent 1

Хендай ШРУС акцент замена экстерьера багажника. # Алексей Захаров. # Ремонт машин. Авто Ремонт

Как поменять пыльник не снимая ШРУС

встретил ГРАНАТ (акцент Hyundai) Подробнее

ШРУС не теряется. Исправить ошибку замены ШРУСа при замене образца на мандео 3

Как проверить ШРУС на авто. В помещении или на улице? Читать далее

Замена ШРУСа на Hyundai Accent

Для чего нужен ШРУС?

Впервые гомокинетический сустав появился во Франции в начале 20 века. Перед его появлением инженеры бились над проблемой устранения повышенного износа шин автомобиля и резкости его прохождения в поворотах.

На автомобиле Hyundai Accent, как и на любом переднеприводном автомобиле, эту проблему легко решить. Это можно сделать, изменив угол между ведомым валом и приводным валом во время движения, будь то в горизонтальном или вертикальном положении.

Читайте также: штатив ford focus 2 внутри ствола ШРУС

ШРУС на Hyundai Accent является неотъемлемой частью подвески. В случае неудачи дальнейшее путешествие на автомобиле становится невозможным. Постоянно следите за его состоянием. Гомокинетический шарнир в народе называют гранатой, он может быть внешним и внутренним.

Со стороны КПП подключается внутренний ШРУС, характерными признаками его неисправности будут ощутимые колебания по кузову при движении. Если неисправность касается внутреннего ШРУСа, вы можете передвигаться в своей машине и даже съездить на ближайшую заправку для устранения неисправности.

Шрус внешний, с ним все совершенно иначе, он крепится со стороны колеса. Если при входе в повороты вы начинаете замечать появление характерного скрипа, то это свидетельство неисправности внешнего ШРУСа. Его выход из строя грозит полностью остановить любую машину, дальнейшее движение будет возможно только на эвакуаторе или буксиром.

Поэтому, как только начнут появляться первые признаки неисправности, лучше заменить внешний ШРУС. Также постоянно следите за состоянием внешних и внутренних пыльников, при их повреждении и деформации вскоре выйдет из строя сам ШРУС.

ШРУСы в основном устанавливаются на автомобили с передним приводом, а также на автомобили с полным приводом. Внутренние и внешние шарниры равных угловых скоростей соединены между собой приводным валом. Любой ШРУС будет включать в себя обойму с шариками и внутреннюю обойму, которые вместе составляют агрегат.

Внешний SHRUS под сферами обеспечивает лучевые дорожки для обеспечения их свободного движения, а внутренние дорожки будут прямыми. Для большинства автомобилей сейчас, и Hyundai не исключение, наряду с использованием шаровых моделей все чаще используются тройные ШРУСы. Они способны расширить возможности бокового перемещения шарнирной оси.

Как самостоятельно диагностировать неисправность ШРУСа?

Невозможность дальнейшего функционирования внешнего ШРУСа легко распознать, выполнив определенный маневр. Поверните руль в любую сторону, влево или вправо до упора и начните движение по кругу, увеличивая скорость движения, обеспечивая ШРУС максимальной нагрузкой. Если вы видите скрип, издаваемый катящимися шариками, это означает, что необходимо заменить внешний ШРУС.

Таким же методом можно определить сторону, на которой находится неисправный ШРУС. Характерный скрип появляется при движении влево, затем смелой замене левого ШРУСа, а при движении вправо — правого. Если петли полностью вышли из строя, вы услышите скрип при движении в любом направлении.

Причиной поломки шарниров может быть стиль вождения автомобиля или поврежденный багажник, через который в ШРУС автомобиля стала проникать пыль, грязь и песок. В редких случаях, пока не начнет трескаться ШРУС, для улучшения его характеристик и работы шасси в целом достаточно заменить багажник.

Как самостоятельно заменить ШРУСа на автомобиле Hyundai Accent?

Если на поворотах слышны стуки в полном приводе, стоит проверить ШРУСы. Переместите вал вручную, попробуйте его потрясти, если вы обнаружите люфт или повреждение резинового чехла, необходимо будет заменить ШРУС. Разборка застежки-молнии не приведет к желаемому результату, ведь при попадании пыли и грязи внутрь застежки-молнии через порванный сапог сразу же приводили все ее компоненты в состояние неисправности.

Внимание! Доработка деталей ШРУСа по отдельности невозможна!

1. Зажмите карданный вал в тисках.
2. С внутреннего ШРУСа снимите два зажима, которыми крепится багажник, изнутри и снаружи.
3. Сдвигая резиновый пыльник внутреннего ШРУСа по валу, поверните его на изнанку.
4. Внутренний шарнир равных угловых скоростей необходимо отсоединить от вала; для этого приложите усилие к шарнирно-сочлененной клетке и воспользуйтесь пробойником.
5. С внешнего ШРУСа снимаем два зажима, которыми крепится багажник, снаружи и изнутри.
6. С внешней манжетой ШРУС проделайте то же самое, что и с внутренней, ее нужно сдвинуть и перевернуть вверх ногами.
7. Ударьте палкой как по внешней, так и по внутренней молнии.
8. Возьмите новые муфты и установите их на вал в обратном порядке.
9. По окончании работы хорошо затяните хомуты, для этого можно использовать специальные плоскогубцы.

Замена внутреннего пыльника шруса хендай акцент — Хендай Автолюбитель

Как поменять ШРУС самому

Перед сборкой заполните стыки консистентной смазкой. Голая езда. Очищаем все от грязи и приступаем к установке нового ШРУСа. Снимите внешний зажим для внешнего шарнира.

Hyundai accent ›Бортжурнал› Замена внешнего ШРУСа (гранаты). И начался сам процесс судебного разбирательства…

Сдвигая резиновый пыльник внутреннего ШРУСа по валу, поверните его на изнанку. Скрипело, скрипело, скрипело . улетел левый внешний ШРУС, ШРУС заказал сразу, достал фирму Рысь, правы говорят. Начинаем, как обычно, с разборки колеса, лучше ослабить его крепеж, пока машина находится под ним

Цена нового комплекта около рублей. Одноразовые стяжки для крыльев:

Начинающим автолюбителям стоит раз и навсегда понять: ШРУСы не ремонтируют, а меняют. Вопрос будет звучать правильнее и правильнее: любой водитель, неравнодушный к эксплуатации автомобиля, сможет произвести замену самостоятельно. Для замены ШРУСа много не нужно: Зажмите карданный вал в тиски.

С внутреннего ШРУСа снимите два зажима, которыми крепится багажник, изнутри и снаружи.

Сдвигая резиновый пыльник внутреннего ШРУСа по валу, поверните его на изнанку. Внутренний шарнир равных угловых скоростей необходимо отсоединить от вала; для этого приложите усилие к шарнирно-сочлененной клетке и воспользуйтесь пробойником. С внешнего ШРУСа снимаем два зажима, которыми крепится багажник, снаружи и изнутри.

Замена гранаты (наружней) на Акцент 048

С внешней манжетой ШРУС проделайте то же самое, что и с внутренней, ее нужно сдвинуть и перевернуть вверх ногами. Ударьте палкой как по внешней, так и по внутренней молнии.

Возьмите новые муфты и установите их на вал в обратном порядке. Все, ремонт завершен.

Hyundai Accent 2007, 102 л с. — самостоятельный ремонт

Отдельно можно сказать, что внутреннюю гранату на акцентах полностью изменить нельзя — достаточно поставить петлю штатива, которая находится на прорезях.

Но для повышения надежности петли лучше вставить в сборку.

И небольшой видеоролик о том, как самостоятельно заменить акцент-гранатомет на акцент Hyundai: перед началом работ оторвите гайки крепления колеса.

Далее поднимите ту сторону машины, на которой будете менять ШРУСы. В идеале не обязательно оставлять машину на домкрате, лучше подложить под него какую-то опору. Снятое колесо для этого вполне подходит.

Далее разберем замену обоих ШРУСов. Не заменяйте детали петель по отдельности.

Hyundai Accent 2005, 102 л с. — поломка

Зажмите карданный вал в тисках. Снимите внутренний зажим внутреннего ШРУСа.

Снимите внешний зажим внутреннего ШРУСа. Снимите стопорное кольцо, вытянув его из канавки вала с помощью отвертки.

Кольцо обычно входит в комплект нового шарнира. При сборке замените защитный чехол на новый.

Обычно он идет в комплекте с новой молнией. Аналогичным образом снимаем зажимы, которыми внутренняя крышка петли крепится к корпусу петли…

• Блок предохранителей и реле Hyundai Sonata Тагаз
• Проставки под пружины для увеличения клиренса
• Тагаз Тайгер — описание автомобиля
• Простая замена ремня ГРМ на Vortex Estina
• Установка дополнительного насоса в систему отопления Вортекс Эстина
• Вортекс Эстина — обзор
• Как поменять масло в коробке на Чери Тиго
• Замена главного цилиндра сцепления Вортекс Тинго
• Ресурс двигателя Чери Тигго 1.5, 1.6, 1.8, 2.0, 2.4
• Замена колодок ручного тормоза Вортекс Тинго
