Tiggo t11 мультируль
Давно хотел управление магнитолой на руле сначала подумывал о заказе кнопок, но потом решил что лучшем вариантом будет установка мультируля от тиги посвежей. И как раз у меня появилась возможность приобрести тигу 2012года под разбор. В итоге был снят оттуда руль вместе с подрулевым кольцом и проводами для управления магнитолой. Зелёный провод плюс на кнопки, Белый с чёрным масса на кузов, Красный подключается на провода key1 и key2, а Чёрный на корпус магнитолы. Всë работает
Цена вопроса: 0 ₽ Пробег: 0 км
26 мая 2022 Метки: электроника
Как настроить мультируль на chery tiggo t11 2012 год
Добавлено спустя 13 минут 38 секунд:
| Аллек писал(а): |
| . Сравнить бы схемы кнопок ФЛ и Т-11 и где их найти. |
Простым измерением сопротивления каждой кнопки.
Что там резать — то -? Там просто шесть резисторов разного номинала .
А в магнитолах два выхода для кнопок — это для авто в которых на руле две группы кнопок . И у их три провода — один на массу, два на входа. У нас еще раз повторяю — Одна группа, один провод посадить на корпус, другой к магнитоле.
Но нужно точно знать — выходы для резисторного руля ?
_________________
Подпись
Авто: Great Wall Hover H3
Откуда: Санкт-Петербург
Сообщения: 187
Профиль
Регистрация: 13.12.2014
Профиль
alex.prk
Авто: Great Wall Hover H3
Сообщения: 187
15.03.2015 02:27

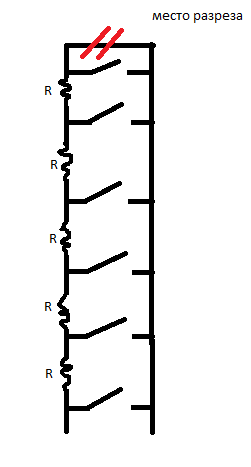

У нас кнопки сделаны немного по другому, оба выхода на кнопку между собой в итоге замкнуты через резисторы. Сопротивление между выходами в состоянии покоя 3,65 КОм и поэтому магнитола думает что какая то кнопка сразу нажата, поэтому пришлось разрезать одну дорожку.
Подробнее
Аллек
Если можешь выложи фото плат кнопок с обоих сторон, только в хорошем качестве, посмотрим где резать
