Обновленная версия программы Hisense VRF Selection

Подбор и проектирование VRF-систем — процесс достаточно трудоёмкий, требующий вдумчивого подхода. Чтобы застраховать себя от возможных ошибок при проектировании системы Hisense рекомендует пользоваться новой программой подбора VRF Selection. Данное программное обеспечение поможет не только проверить загруженность системы и ее работоспособность, но и посчитать длины коммуникаций и диаметры медных трасс.

Удобной функцией программы подбора Hisense VRF Selection является то, что в рабочее поле можно загрузить чертёж помещения в форматах *.DWG, *.PDF, *.JPG и расположить внутренние и наружные блоки системы прямо на этом чертеже и соединить их фреонопроводом — длины трасс и диаметры будут посчитаны автоматически.

Программа подбора может выгрузить полученную схему системы в формат *.DWG, что ускоряет процесс проектирования системы.

Проектирование системы автоматики с клеммами соединения сигнальной линией реализуется аналогичным образом: требуемая система кондиционирования переносится в рабочее поле программы, после этого в рабочее поле добавляются необходимые элементы: шлюзы, центральные и индивидуальные пульты и проводные соединения рисуются автоматически.

Программа подбора Hisense VRF Selection помогает оперативно подобрать и нарисовать систему кондиционирования, а чтобы дополнительно застраховать себя от ошибок или проверить уже готовые проекты, можно обратиться к руководству по проектированию VRF-систем Hisense.

Благодаря обновленной программе

проектирование VRF-систем Hisense станет быстрым и безошибочным.

Обновленная версия программы Hisense VRF Selection доступна для скачивания по ссылке.

Руководство по проектированию можно скачать по ссылке.

Как запустить программу hisense vrf 4 0

Получаю рассылку по разным вебинарам — вот пришло сообщение по VRF.
Вебинар завтра с 14.00 .
По проектированию VRF.
Ссылка — Особенности проектирования и подбора оборудования

До 17 часов примерно.

Александр_Air
14.10.2020, 14:47

Вижу что завтра 15 октября проведение ещё одного вебинара:

С 14 до 17 часов

12.1.2021, 10:42

Сравнение энергоэффективности VRF

_{Опубликовано: Октябрь 2020}

14.1.2021, 13:59

Вижу всё больше презентаций с VRV/VRF на R32.

Подскажите в РФ на данный момент для R32 есть ограничение на количество в одном холодильном контуре?

Александр_Air
29.1.2021, 16:18

Сегодня увидел в новостной ленте. Запускал несколько систем Hisense, минимум проблем в ПНР. Монтажники выполнили свои работы не идеально, но при пуско-наладку оборудование удалось вывести на рабочие режимы с минимумом трудозатрат.
«В конце 2020 года Hisense выпустила новую систему центрального мониторинга и управления VRF-системой Hi-DOM III.
Данный комплекс центрального управления VRF-системой Hisense позволяет реализовать с единого диспетчерского пункта управление до 5 120 внутренними блоками.

Изменение любых параметров любого блока
Мониторинг состояния блока
История неисправностей
Установка расписания работы как блока, так и группы.

С помощью Hi-Dom III также осуществляется раздельный учет потребляемой электроэнергии. В предыдущем поколении прибора для организации такой системы требовалось дополнительное устройство M-Concentrator, а версия 2021 года уже совмещает в себе все необходимые функции.

Данное решение учета электроэнергии подойдёт как для жилого фонда, так и для коммерческой недвижимости, где в рамках одной VRF-системы требуется распределить потребление энергии между каждым внутренним блоком в зависимости от количества произведенного холода.
Интересной особенностью является то, что в системе Hi-Dom III можно организовать предоплатную систему учета энергии на систему кондиционирования, то есть в начале периода вносится оплата, далее сумма расходуется пропорционально производству холода (или тепла). При приближении к нулевому балансу диспетчеру приходит напоминание, а при его нулевом значении происходит блокировка конкретных внутренних блоков. При этом классическая система тарификации по-прежнему доступна.
Еще одной особенностью системы мониторинга Hi-Dom III является возможность загрузки плана помещения в программу управления. Блок, с которым требуется произвести действия, просто выбирается на плане, режимы выбираются во всплывающем меню. Данная функция очень удобна для управления большими зданиями, где для создания микроклимата используется несколько мультизональных VRF-систем Hisense.»

5.2.2021, 6:16
Цитата(Alex2001 @ 14.1.2021, 11:59)

Вижу всё больше презентаций с VRV/VRF на R32.

Подскажите в РФ на данный момент для R32 есть ограничение на количество в одном холодильном контуре?

Пока речь только про мини VRF. В них заправка небольшая.
Полноразмерных как раз не видно пока. Только гибрид у ME.

9.2.2021, 10:16
QUOTE (Александр_Air @ 29.1.2021, 16:18)

Цыплят (компрессора) по осени считают. Если эти VRF системы на SIAM спиралях, то грузите апельсины бочками (с).

Александр_Air
9.2.2021, 16:46
Цитата(airwave @ 9.2.2021, 10:16)

Цыплят (компрессора) по осени считают. Если эти VRF системы на SIAM спиралях, то грузите апельсины бочками (с).

Если внешний блок нагрузить 150% внутренних блоков, да при минус 25С запустить на обогрев хорошо охлаждённого здания, в добавок поставить требуемую температуру в помещениях +30С.
То тут компрессору тяжко придётся.
А без этих крайних условий не наблюдал массового падежа SIAM Scroll.

9.2.2021, 18:50
Цитата(Александр_Air @ 9.2.2021, 16:46)

Один такой агрегат на производстве по недосмотру эксплуатиционщиков проработал пол года с 1/3 заправки фреона. Уходил в вакуум, отключался по ошибке, минут через 10 оттаивал и снова стартовал. Обслуживающий игрался в умном доме вместо того чтобы скинуть крышку да глазами поглядеть. Дозаправили, работает далее без нареканий. Режим конечно не самый сложный, но всё же. SIAM инжекторный скролл 2 по 35 киловатт.

Александр_Air
11.2.2021, 15:29
Цитата(Aparat2 @ 9.2.2021, 18:50)

Один такой агрегат на производстве по недосмотру эксплуатиционщиков проработал пол года с 1/3 заправки фреона.

За полгода утекло 2/3 зарядки хладагента ?
Или в течении полугода была постоянная зарядка в 33процента от номинала?

Но в обоих случаях крепкая железка

11.2.2021, 19:36
Цитата(Александр_Air @ 11.2.2021, 15:29)

Но в обоих случаях крепкая железка

Трудно сказать. Монтажник и обслуживающий был в одно лицо. Допытаться от него как было на самом деле смонтировано у меня не хватило терпения. Сказал, что с самого начала работал плохо, но в канторе начали чесаться всерьёз когда пришла жара +35с. Потом ещё пару месяцев с умным видом наблюдали за странными перепадами мощности через умный дом, пока не решили позвонили поставщику. Утечку не нашли. Может и не дозаправлен с завода. Дозаправки и контроля уровня заправки перед вводом в эксплуатацию, думаю, точно не делали.

Александр_Air
24.2.2021, 20:13
Цитата(Aparat2 @ 11.2.2021, 19:36)
Дозаправки и контроля уровня заправки перед вводом в эксплуатацию, думаю, точно не делали.

Т.е. сколько было фреона с завода , с таким количеством и «стартанули»?

_{Хотя это лучше чем фреоноливы.}

Александр_Air
27.2.2021, 19:02

2-5 марта, 2021
МНОГОКВАРТИРНЫЕ ДОМА
БИЗНЕС-КЛАССА
Онлайн-форум АВОК

Инновационное оборудование и технологии
внутренних инженерных систем

Дата проведения заседания: 3 марта 2021 года

Планируется несколько докладов, в т.ч. :
15:05–15:30
Поквартирные системы кондиционирования на базе оборудования мультизональных и мульти-сплит-систем HISENSE

P.S. Занимаюсь монтажом, эксплуатацией данных VRF. Мне качество нравится.
Спасибо АВОК за данную тематику форума.
Предполагаю будет интересно послушать.

27.2.2021, 20:52
Кетай второго-третьего эшелона Hisense в многоквартирные дома бизнес-класса.
Шедеврально! ®
Александр_Air
27.2.2021, 21:44
Цитата(SSA @ 27.2.2021, 20:52)
Кетай второго-третьего эшелона Hisense в многоквартирные дома бизнес-класса.
Шедеврально! ®

Какие Ваши доказательства? ©

Неоднократно принимал участие в пусконаладке. VRF Hisense оставался жив после серьёзных ошибок монтажников.
Для меня такая жизнестойкость важный критерий чтобы поставить данную систему VRF на один уровень с большинством японского VRF оборудования.

28.2.2021, 20:51

Каждый имеет право сколько угодно бегать по разбросанным граблям.
Если Ваши заказчики выбирают кетайцев, то это их право.
Это к тому, что не надо сравнивать, допустим, ME, FGL, Panasonic с китайцами. Про Toshiba сказать ничего не могу — не попадались.
Да, они работают.
Но надёжность и долговечность — совсем другие.
Деньги, естественно, тоже другие.

Александр_Air
1.3.2021, 14:38
Цитата(SSA @ 28.2.2021, 20:51)

Вы перечисляете качественное оборудование VRF. Хорошие технические параметры и решения.

1. По долговечности. Общаюсь с несколькими людьми у которых VRF Hisense установлены более 5 лет назад. Работают системы VRF, нет отказов.
2. По надёжности. 99% комплектующих те же что и в перечисленном Вами оборудовании.
3. Главный «враг» службы эксплуатации (это я «со своей колокольни» смотрю) некачественный монтаж. И то, и 220В на сигнальную линию подавали. И утечки фреоны были сильные — защита срабатывала. Остаётся живо оборудование, не приходится менять платы и компрессора.

1.3.2021, 16:57

Напоминаю.
Полемика возникла из-за сочетания «дома бизнес класса» и «Hisense».
Или Вы считаете Hisense тоже бизнес-классом?
ИМХО, не может быть дешовый кетай бизнес-классом.

1.3.2021, 19:01
Цитата(SSA @ 1.3.2021, 16:57)

Нюанс в том, что Hisense не дешёвый китай в закупке, если сравнивать.
Он будет прилично дороже Midea и AUX. И несколько дороже VRF Gree.
Качество, надеюсь, пропорционально цене так же выше.
Продавец не Hisense Internacional, a совместное предприятие Qingdao Hisense Hitachi Air-Conditioning Systems Co., Ltd.
Получается нечто среднее между топом и дешёвым китаем. Но ниша свободная как оказывается. Некогда середнячки VRF LG и Samsung по ценам давно уже приблизились к топам.

Александр_Air
2.3.2021, 19:18
Цитата(SSA @ 1.3.2021, 16:57)

По поводу цен спорить не буду, я больше по техническим вопросам, в т.ч. эксплуатации VRF.

На моей памяти не было проблем с применением VRF Hisense в жилье бизнес и бизнес+ уровня.

Почему лично мне удобно работать с этими системами:
1. Программа подбора VRF. Сейчас актуальна v4.0
Решает 99% вопросов при подборе оборудования.
В программе, при начале проектирования, можно выбрать русский язык.

2. Перепад по высоте между внешним и внутренними блоками допустим 90метров. Перепад высот установки между внутренними блоками возможен в 30 метров.

3. Переменная температура кипения фреона. Пластинчатый переохладитель. Это особенности оборудования без которых возможно обойтись. Но очень даже добавляет удобства и комфорта.

4. Сервис чекер. В разы упрощает ПНР.

5. Развитая диспетчеризация. Раздельный учёт потребляемой электроэнергии, хоть по каждому внутреннему блоку отдельно. С привязкой к фактически потребляемому количеству «холода» (поквартирный учёт).
итд.

HISENSE VRF

На базе системы АСУД-248 был реализован проект диспетчеризации промышленной системы кондиционирования на оборудовании Hisense VRF.

Холодильная система — один или несколько объединенных внешних блоков
Внешний блок — внешний (наружный) блок системы кондиционирования, объединяющий один или несколько внутренних блоков.
Внутренний блок — блок устанавливаемый внутри помещения, и работающий в связке с внешним блоком.

Если несколько внешних блоков объединены в одну холодильную систему, они специальным образом идентифицируются для работы в группе.

В самом простом случае один внешний блок — это одна холодильная система.

Внутренний и внешние блоки объединены между собой по служебной шине H-Net.

Каждый блок имеет адрес, устанавливаемый dip-перемычками (или в некоторых случаях с внешнего пульта).

Если в холодильной системе один внешний блок, то адресация может быть, например, следующая

Холодильная система	Адрес внешнего блока	Адрес внутреннего блока
1	1	1.1
1	1	1.2
2	1	2.3
.	.	.
6	1	6.30

Т.е. адрес всех внешних блоков может быть = 1.

А адрес внутреннего блока, определяется как адрес системы + адрес блока

Например: 2.3 - система = 2, адрес блока = 3

При этом адресация блоков, может быть сквозной для системы кондиционирования в целом, так и уникальной в рамках одной холодильной системы. Это не важно и определятся настройщиком системы.

Подробнее о способах адресации и сети H-NET см. документацию Hisense на соответствующее оборудование.

Читать:

как сделать презентацию на планшете андроид

Построение системы диспетчеризации

Система кондиционирования состояла из 6 внешних и порядка 30 внутренних блоков.

Была поставлена задача визуализации состояния внутренних блоков с отображением текущего режима работы, уставок температуры, наличия ошибок. Возможность управления системой со стороны АРМ не планировалась (хотя такая возможность могла быть реализована).

Шина H-NET системы кондиционирования является условно «закрытой» и для возможности получения данных о состоянии системы существуют специальные адаптеры, например: HCPC-H2M1C, с выходами Ethernet и RS-485.

Hisense 2.JPG

Адаптер позволяет выполнять мониторинг состояния внутренних блоков и предоставляет информацию по протоколу Modbus.

Варианты подключения к АСУД-248

HCPC-H2M1C является Modbus-адаптером и может быть подключен к АРМ-диспетчера по сети Ehternet напрямую, либо по интерфейсу RS-485 через концентратор КЦС-IPM.

Особенности использования адаптера H2MC1

Адаптер не является прозрачным медиаконвертером Modbus в H-NET.

При первом включении адаптер выполняет сканирование сети H-NET и запоминает адреса подключенных устройства в энергонезависимой памяти. Далее адаптер выполняет опрос только этих обнаруженных устройств.

Поэтому адаптер должен подключаться к сети H-NET последним, после полной настройки сети. В противном случае следует выполнить сброс EEPROM для запуска первоначальной настройки.

Настройка программного обеспечения АСУД.SCADA

В настоящее время адаптер следует настраивать непосредственно в OPC-сервере, а не в ASUDBase

Несмотря на то, что адаптер является Modbus-конвертером и может быть настроен, как обычное Modbus-устройство, для удобства регистрации в ASUDBase был написан отдельный драйвер.

Для начала необходимо определить идентификаторы подключенных блоков, а также видит ли адаптер все блоки системы кондиционирования.

Для этого следует воспользоваться программой KCS DEMO.EXE, выбрать драйвер hisense.psm, ввести параметры подключения и нажать Инициализация, затем Драйвер: Настроить.

По умолчанию RS-адрес = 50 (DEC).

В открывшемся окне следует нажать кнопку Обновить ВСЕ и дождаться обновления информации о подключенных внешний и внутренних блоках.

Обновить ВСЕ — обновить информацию полностью
Обновить Внутр — обновить состояние внутренних блоков
> HTML — сохранить данные в файл

Hisense 3.JPG

4хххх — это адреса регистров из map-файла.
40022 — код ошибки
40031 — адрес холодильной системы
40032 — адрес внутреннего блока
Колонки 1..32 — это условные RS-идентификаторы, которые следует использовать при регистрации внутренних блоков в ASUDBase

Т.е. внутренних блок 2.6 будет иметь в ASUDBase RS-идентификатор = 8.

Пример полного файла результатов смотри здесь.

Таблицу Modbus-регистров смотриз здесь.

Если в файле отображается не полный перечень устройств, следует проверить систему на наличие ошибок и, вероятно, выполнить повторную инициализацию адаптера (сброс EEPROM).

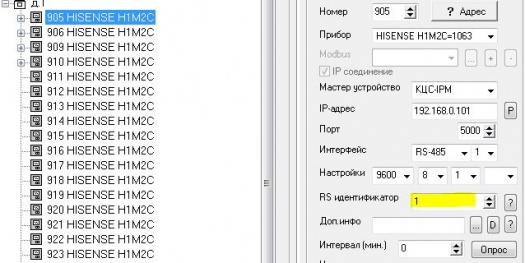

В ASUDBase следует зарегистрировать только внутренние блоки, указывая RS-идентификатор блока (взятый из таблицы).

Если адрес адаптера H2MC1 отличается от адреса по умолчанию: 50 (DEC), его следует указывать в поле дополнительной информации.

Обновление программы HISENSE VRF V4.0

Обновленная программа подбора Hisense VRF v4.0 позволяет не только рассчитать диаметры и длины трубопроводов VRF-системы, но и одним движением перенести масштабные чертежи моделей внутренних блоков на план этажа.

Hisense VRF v4.0 не требует рисовать схему системы в виде дерева, держать в голове правило «рефнет вниз—блок наверх» и проставлять длины отрезков. Достаточно просто загрузить планировку помещения в рабочее поле, перетащить на него необходимые блоки и соединить их коммуникациями хладагента — чертеж готов. Длина трасс рассчитается автоматически, работоспособность системы будет проверена. Таким же образом можно отобразить сигнальную линию и линию питания. Остаётся только сформировать отчет со спецификаций оборудования.
