Как разобрать iphone 6

Разборка 6

Выключить телефон и до начала разборки подождать не менее 30 сек. Отверткой Pentalobe 0,8 выкручиваем 2 винта в нижней части телефона, удерживающие дисплейный модуль в корпусе.

Установите присоску в нижней части дисплея, но не на кнопку Home. Потянуть за присоску, до появления свободного пространства (щели) между дисплеем и корпусом iPhone 6. Затем используя пластиковый медиатор, отсоединяем дисплейный модуль от корпуса. Помним о 4-х шлейфах дисплейного модуля которые подключаются к разъемам на материнской плате. Их нужно сохранить целыми.

! Внимание. Отключаем аккумуляторную батарею, то есть снимаем питание с платы. Для этого крестовой отверткой откручиваем 2 винта фиксатора коннектора АКБ. Диэлектрическим предметом отключаем коннектор АКБ от разъема на материнской плате.

Откручиваем 5 винтов удерживающих фиксатор коннекторов шлейфов дисплейного модуля. Винты все разные. Спаджером отключаем шлейфы дисплея от материнской платы. Убираем дисплей в сторону. Дальше, можно пойти двумя путями, это зависит от того с какой неисправностью Вам принесли телефон на ремонт:

• разборка дисплея,
• разборка корпуса телефона.

Начнем с дисплея.

Демонтируем кнопку Home. Помним про шлейф кнопки, который лучше сохранить целым. Используем пинцет.

Отключаем фронтальную камеру. Для этого откручиваем 3 винта крестовой отверткой, удерживающие фиксатор фронтальной камеры. Отключаем спаджером коннектор шлейфа фронтальной камеры. Убираем шлейф в сторону.

Шлейф фронтальной камеры iPhone 6, выглядит так:

Какие компоненты расположены на шлейфах iPhone 6, смотри здесь:

Откручиваем винты удерживающие экранирующую пластинку

Всё дисплейный модуль полностью разобран.

Далее приступаем к разбору корпуса телефона.

Демонтируем АКБ, потянув за силиконовый язычок.

Убираем АКБ в сторону.

! Ни в коем случае, не протыкать АКБ острым предметом. Возможно воспламенение или взрыв батареи.

Демонтируем пинцетом основную камеру, предварительно открутив винты фиксатора. Отключаем спайджером коннектор шлейфа основной камеры от материнской платы iPhone 6.

Крестовой отверткой откручиваем 2 винта, удерживающих фиксатор шлейфов кнопок громкости и кнопки включения.

Откручиваем 5 винтов удерживающих антенну GPS

Если Вы все делаете в соответствии с данным чек-листом, материнскую плату телефона можно легко вынуть из корпуса. Если начиная вытаскивать плату, начинаете прилагать усилия, остановитесь и еще раз внимательно посмотрите места крепления платы к корпусу.

Демонтируем вибромотор. Перед этим открутив 2 винта крестовой отверткой.

Снимаем полифонический динамик.

Откручиваем винты удерживающие шлейф зарядки и синхронизации в корпусе телефона. И вытаскиваем шлейф из iPhone 6.

Отсоединяем шлейф кнопки включения.

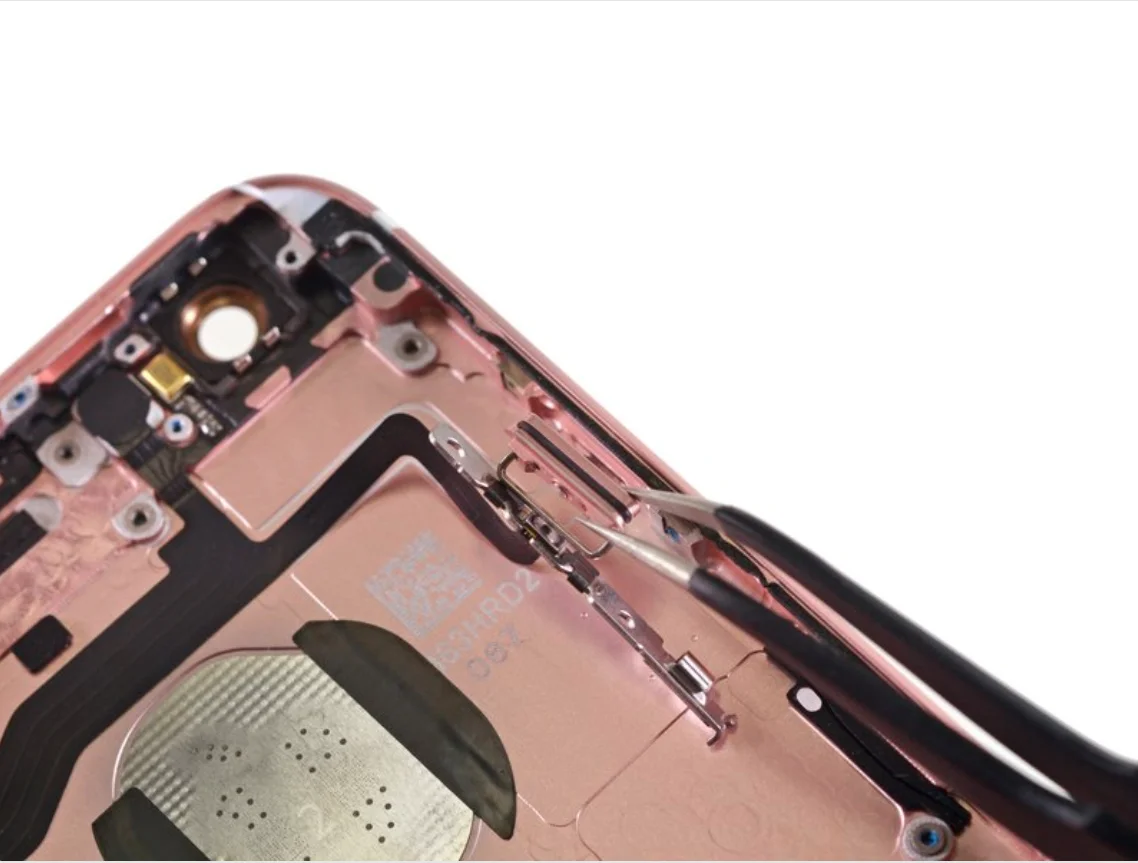

Отсоединяем шлейф кнопок громкости.

Вот так выглядит полностью разобранный iPhone 6.

Можно приступать к сборке телефона.

Сборка 6

Сборка iPhone 6 производится в обратной последовательности.

Инструменты для ремонта

Отвертка Pentalobe 0,8

Медиаторы и пластиковая лопатка

Коврик магнитный (скотч малярный)

Антенны iPhone 6

Расположение антенн в айфон 6

Вывод

Во время работы по замене корпуса будьте внимательны. Придерживайтесь последовательности указанной в видео инструкции. Не путайте винты. Примерное время на замену корпуса iPhone 6 – 40 минут.

Как разобрать iPhone 6

При разборе iPhone 6 в аккуратном положении разложите все детали, тогда при сборке у вас не возникнет сложностей. Так же может удалиться вся информация, поэтому создайте резервные копии всего, что необходимо.

1. Изначально отвинтите отверткой «звездочкой» два винта Pentalobe, они находятся у разьема зарядки.
2. Легким движением отделите дисплей присоской, не повреждая шлейфов. Далее поддевая пластмассовой лопаткой и присоской отделите дисплей от корпуса на вашем iPhone 6.
3. Что бы отсоединить полностью крышку на вашем iPhone, открутите 5 крестообразных винтов (обозначенных оранжевыми кружками).
4. Под металлической крышкой находятся 4 контакта (обозначенных оранжевыми прямоугольниками), отсоедините их пинцетом с закруглёнными концами.
5. Два винта, которые удерживают скобы к модулю, дисплею и модуль кнопки Home, вам нужно открутить крестовой отверткой (обозначенных оранжевыми кружками на фото).
6. Звуковой динамик защищают металлические скобы, держащиеся на 3 маленьких винтиках, их нужно открутить (обозначено оранжевыми кружками).
7. Теперь отсоедините звуковой динамик и аккуратно приступите к дисплею. Пинцетом приподнимите и отсоедините модуль.
8. Далее открутите 7 маленьких винтов, они удерживают экран ЖК дисплея (обозначенные оранжевым).
9. Извлеките разъем для сим-карты из iPhone 6. Можете использовать специальную скрепку.
10. Далее отсоединяем батарею, для этого вам потребуется открутить 2 винта и отсоединить пинцетом контакт батареи.

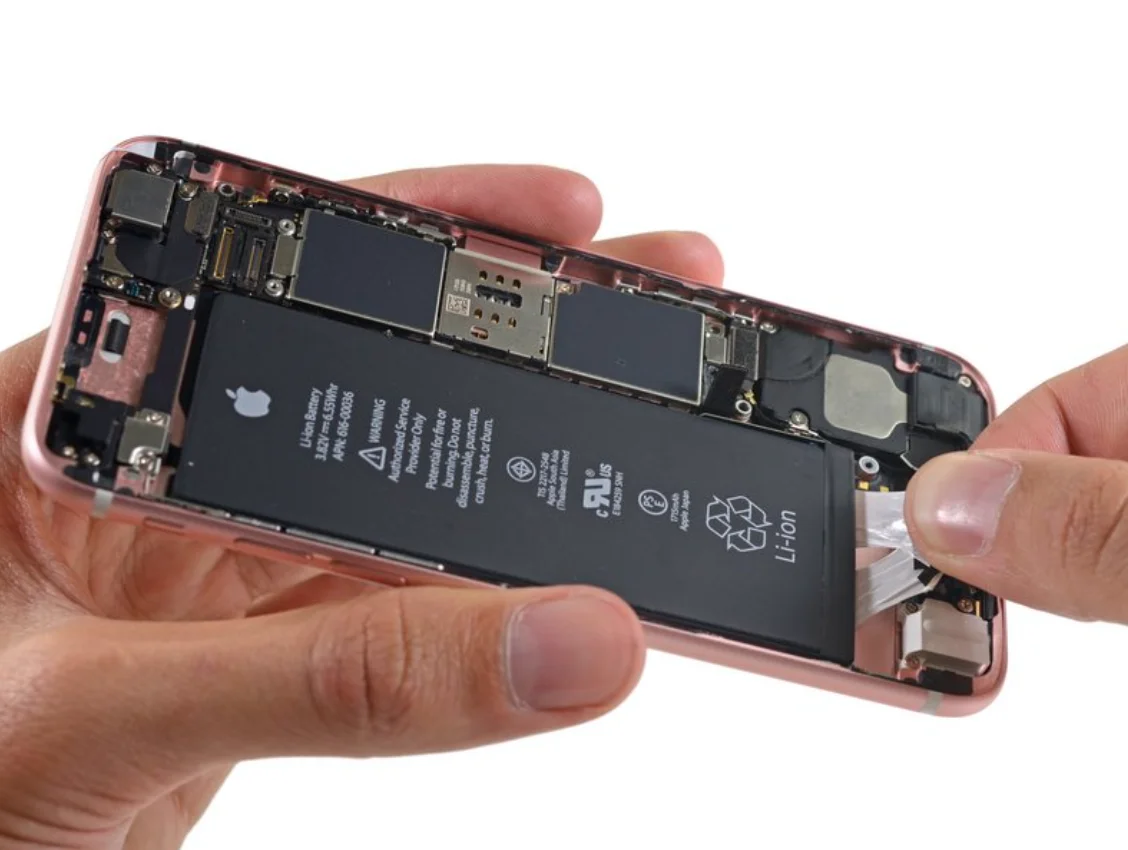

11. На задней крышке прикреплена батарея на клейкое вещество, легким движением ее нужно открепить, но без использования фена. Потянув за нижний выступ находящийся у батареи.
12. Заднюю камеру защищает металлическая крышка, которая крепится на двух крестовых вантах. Их нужно открутить (обозначено оранжевыми кружками). Далее используйте пинцет, отсоедините контакт задней камеры и открепите ее (обозначенный оранжевым прямоугольником).
13. Над контактами кнопок громкости, включения и антенны защитная крышка, она удерживается 6ю винтами. Их нужно открутить крестовой отверткой (обозначены оранжевыми кружками).
14. Далее легким движением приподнимите антенну и отсоедините ее.
15. У корпуса прикручена 5ю винтами материнская плата, открутите их (обозначенные оранжевыми кружками). У кнопок громкости, питания, у модуля разъема зарядки и кабеля кнопки питания, имеются три коннектора, так же отсоединяем их (обозначенных оранжевыми прямоугольниками). Рядом с разъемом зарядки находится «соосный» разъем, (обозначенный не закрашенным оранжевым кольцом) его нужно отключить. Чтобы вытащить материнскую плату, напоследок нужно отсоединить один выступ, он находится около задней камеры (обозначен зеленым кольцом).
16. Открутите 3 винтика крестовой отверткой, они держит кабель регулировки громкости (обозначены оранжевыми кружками). Далее ослабьте клейкое вещество феном, держащее кабель и наконец-то снимайте этот кабель кнопки громкости.
17. Открутите 3 винтика крестовой отверткой, они держит кабель включения (обозначены оранжевыми кружками). Далее ослабьте клейкое вещество феном, держащее кабель и наконец-то снимайте этот кабель кнопки включения.
18. На разъеме зарядки прикреплен модуль виброзвонка, держащийся двумя винтами. Откручиваем крестовой отверткой (обозначены оранжевыми кружками). Далее можно снять виброзвонок.
19. Теперь откручиваем 4 винтика крестовой отверткой. Они держат громкоговоритель (обозначены они оранжевыми кружками). После того, как открутили все винты, убираем громкоговоритель.
20. И напоследок находим маленькие девять винтиков и откручиваем их. Эти винты держат модуль с выходом на наушники и разъемом для зарядки (обозначенные оранжевыми кружками) Теперь ослабляем феном все клейкие вещества (нижний разъем) и аккуратно снимаем модуль.
21. На этом разбор вашего iPhone 6 закончен.

Разборка iPhone 6s

Если вы впервые приступаете к разборке телефона или планшета, рекомендуем обратить внимание на статью «впервые приступая к ремонту». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Какие инструменты необходимы для разборки iphone:

1. Отвертка пятизвездочная — 0,8мм
2. Отвертка крестовая — PH00 1.5мм
3. Присоска для демонтажа сенсорных стекол или тачскринов
4. Пластиковый медиатор или пластиковая карточка
5. Обычный фен

Необходимые отвертки для разборки iphone 6s, а так же другие вспомогательные инструменты вы сможете найти внизу страницы. Так же стоит отметить что айфон 6 и айфон 6s имеют общий процесс разборки.

Как разобрать iPhone 6s

В каких случаях необходима разборка айфона, кроме типичных случаев замены разбитого дисплея, тачскрина или батареи. К примеру, айфон упал в воду и появляется вопрос что делать, вы конечно же можете поместить его в посудину с рисом и ждать пока влага выветрится, но это мало эффективно. Если в айфон попала вода, необходимо телефон сразу разобрать и прочистить, или же сдать в специализированный сервисный центр. Если у вас нет возможности сразу отдать смартфон в мастерскую, попробуйте сами разобрать телефон и хотя бы отключить батарею и сенсорный дисплей, тем самым вы обезопасите ваш телефон от замыкания и образования электрохимической коррозии.

Разборка айфона 6s состоит из 7 шагов:

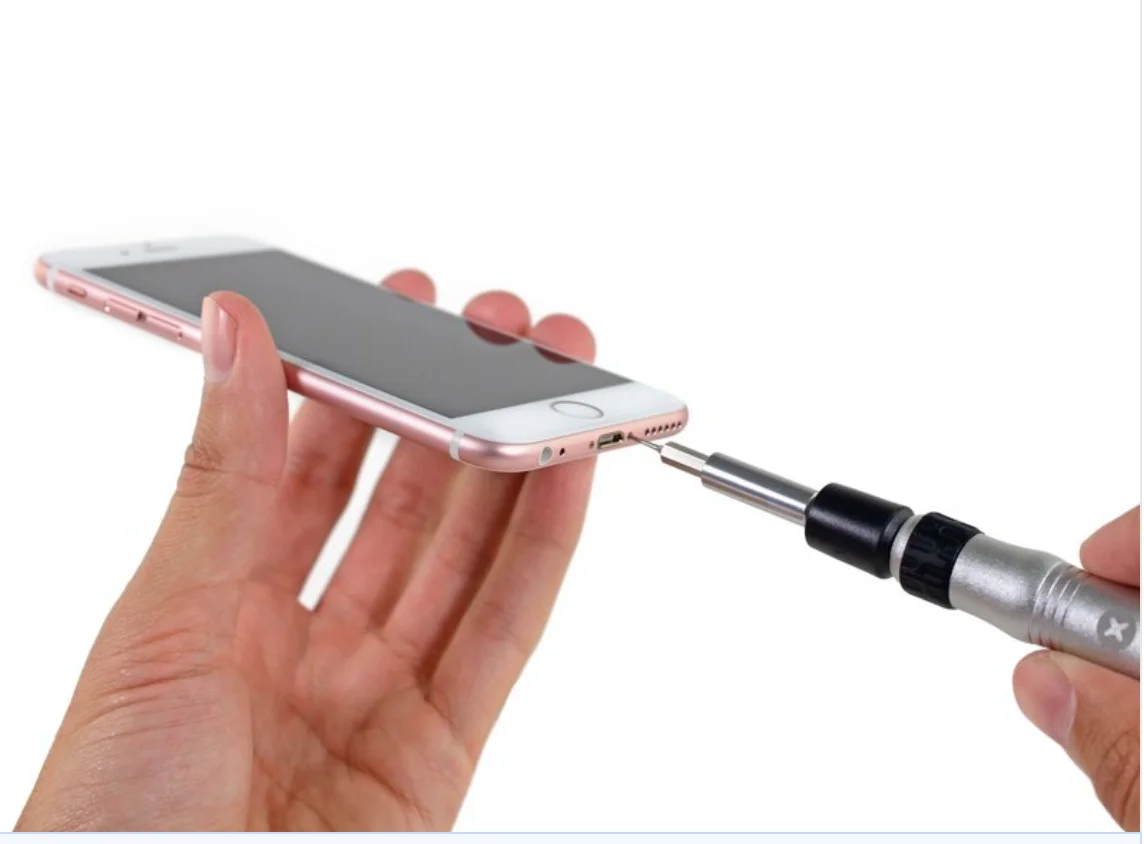

1. Открутите два болтика на нижней чисти телефона возле разъема для зарядки.
2. Используя обычный фен, нагрейте лицевую сторону айфона по всему периметру.

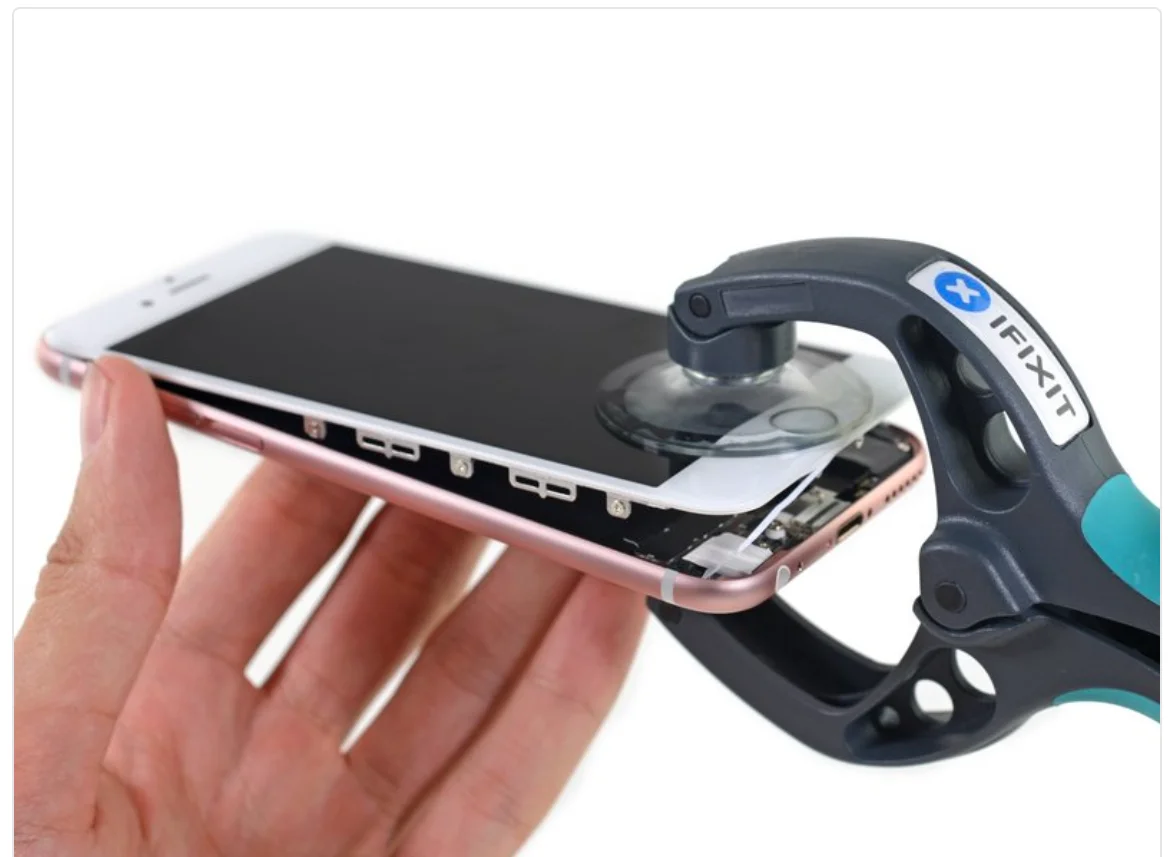

3. Вакуумную присоску зафиксируйте на тачскирене возле кнопки «home»
4. Потяните вверх за кольцо присоски до момента образования отверстия в которое необходимо вставить пластиковую карту.

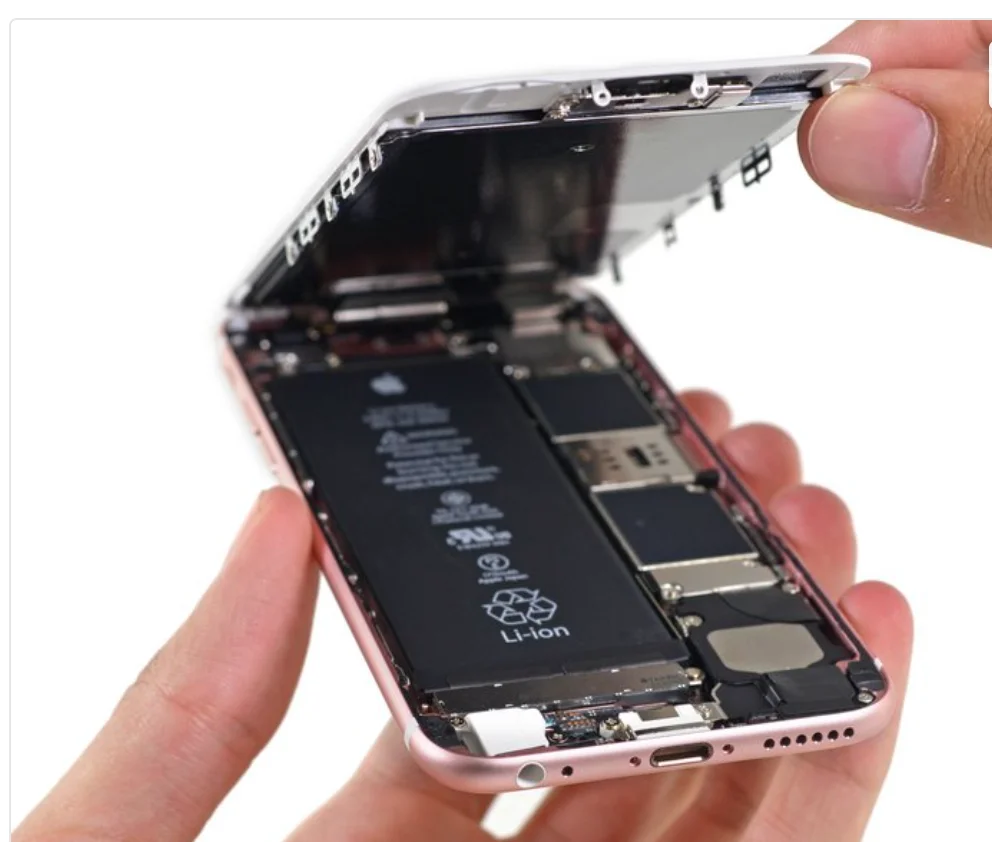

5. Аккуратно, легкими движениями отсоединяйте дисплей от телефона, по всему периметру айфона.
6. Далее, будет видно два болтика которые держат шлейф батареи, откручиваем их и отсоединяем шлейф батареи от платы. Не используйте металлические предметы, только пластиковые!

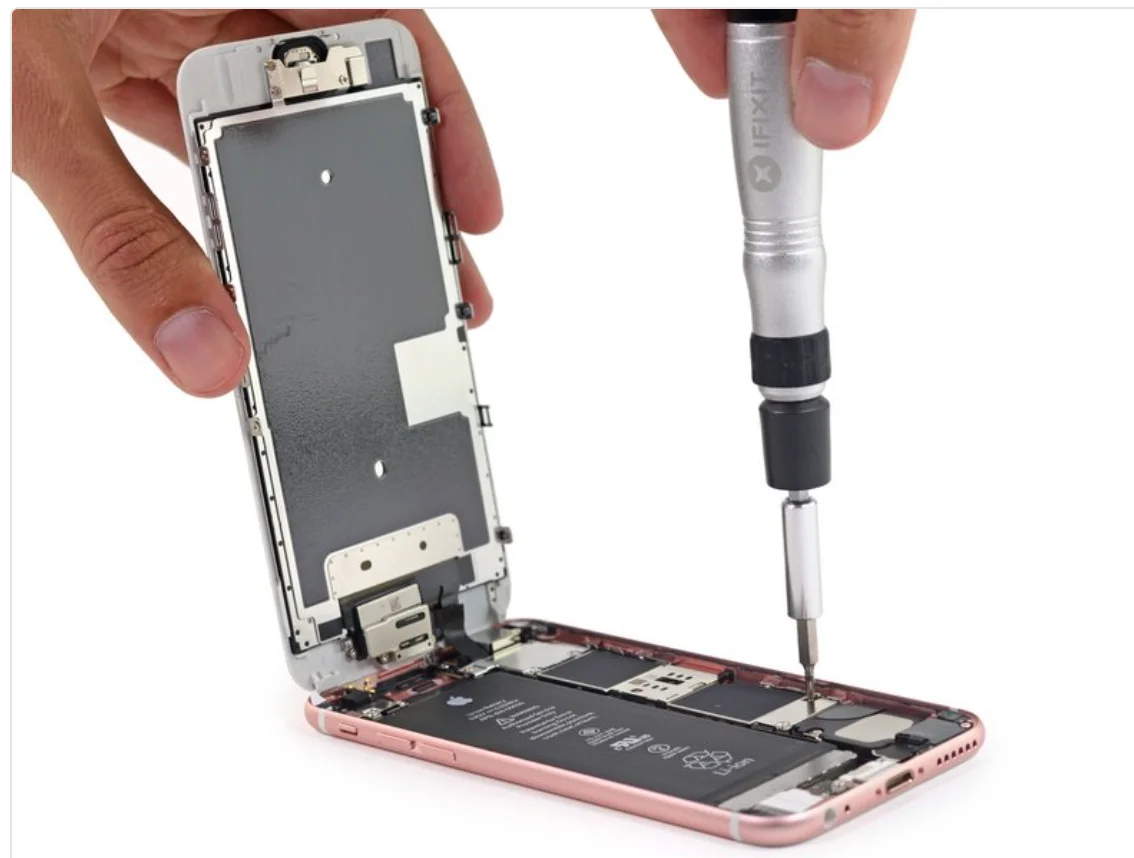

7. Открутите четыре болтика, далее аккуратно отсоединяете три шлейфа дисплея.

Все перечисленные этапы вы можете посмотреть по видео разборке айфона 6 ниже.

Замена кнопки home на iPhone 6s

Что бы заменить кнопку «домой» на айфоне 6s, необходимо произвести все этапы разборки описанные выше + дополнительные два эта:

1. Открутите все болтики с каждой стороны панели дисплея.
2. Аккуратно отсоедините кнопку «домой» и замените ее.

Замена камеры в iPhone 6s

Замена задней камеры iphone 6 включает в себя 7 этапов что входили в разборку телефона + два дополнительных этапа:

1. Открутите три болтика и снимите шлейф камеры.
2. Отсоедините модуль камеры айфона.

Замена материнской платы iPhone 6s

Что бы снять или произвести замену материнской платы в айфоне 6, необходимо выполнить все 7 этапов основной разборки и 2 этапа демонтажа задней камеры + 4 этапа по снятию основной платы телефона:

1. Открутите все болтики что держат материнскую плату.
2. Отсоедините антенну.

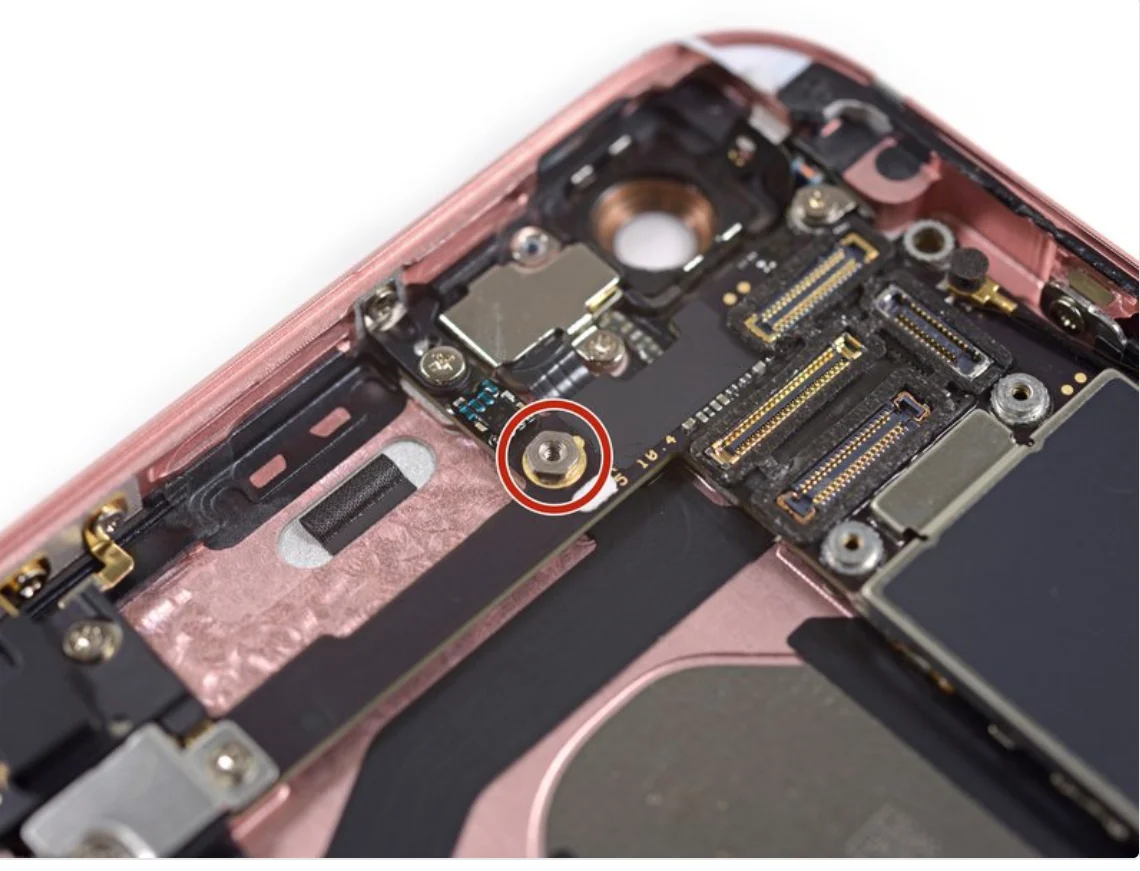

3. Открутите один болт и отсоедините шлейф.
4. Открутите последний болтик и аккуратно снимите плату.
