Ошибка «Загрузочное устройство не обнаружено» при выборе режима Legacy для последовательности загрузки или при установке операционной системы в режиме Legacy

Действия по устранению ошибки «Загрузочные устройства не обнаружены» после установки операционной системы.

Сводка: Действия по устранению ошибки «Загрузочные устройства не обнаружены» после установки операционной системы.

• Содержание статьи
• Свойства статьи
• Оцените эту статью

Возможно, эта статья была переведена автоматически. Если вы хотите поделиться своим мнением о ее качестве, используйте форму обратной связи в нижней части страницы.

Содержание статьи

Симптомы

Следуйте приведенным ниже инструкциям для устранения следующей ошибки.

Сообщение об ошибке Загрузочное устройство не обнаружено отображается, когда для последовательности загрузки выбран режим Legacy или операционная система установлена в режиме Legacy.

Ошибка «Загрузочное устройство не обнаружено»

После установки операционной системы может появиться следующая ошибка: «Загрузочное устройство не обнаружено» (Рис. 1).
Эта ошибка возникает, когда для последовательности загрузки BIOS устройства выбран режим Legacy.

Рис. 1. Ошибка «Загрузочное устройство не обнаружено»

Если операционная система установлена в режиме Legacy, при перезагрузке/перезапуске системы появится сообщение об ошибке. Эту ошибку нельзя устранить путем изменения настроек BIOS обратно на UEFI. Необходимо переустановить операционную систему.

• Эти модели Dell поддерживают только операционные системы Windows 10 (и более поздние версии) и Linux в режиме загрузки UEFI.
• Перед переустановкой операционной системы убедитесь, что в BIOS включен режим UEFI.
• Использование оптического привода для установки операционной системы не поддерживается в режиме Legacy, так как в меню загрузки отсутствует параметр «Оптический привод».
• Указанные выше модели Dell оснащены процессором Coffee Lake 7-го поколения (и выше). Они предназначены для загрузки исключительно в среде загрузки Unified Extensible Firmware Interface (UEFI).
• Таким образом, операционная система не загружается, если на этих моделях выбран режим загрузки Legacy.

Решение

Если операционная система установлена с UEFI до изменения последовательности загрузки, систему можно восстановить, изменив последовательность загрузки обратно на UEFI.

Если для установки операционной системы выбран режим Legacy, восстановление системы невозможно путем возврата последовательности загрузки в режим UEFI.
Необходимо переустановить операционную систему.

Для переустановки Windows 10 и более поздних версий выполните следующие действия.

1. Из выключенного состояния включите компьютер и нажмите клавишу F2 во время отображения экрана с логотипом Dell, чтобы открыть меню настройки BIOS.
2. Выберите Boot sequence и измените параметр с Legacy на UEFI, затем нажмите Apply в правом нижнем углу экрана (Рис. 2):

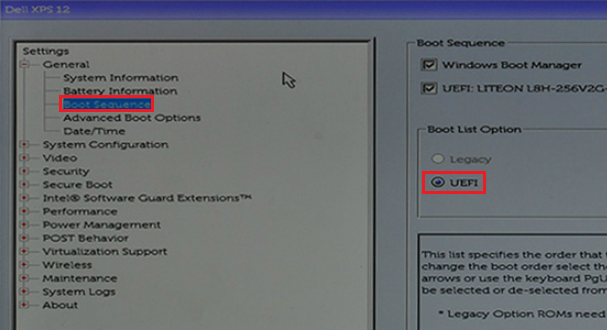

   Рис. 2. Изменение значения параметра «Boot List Option» с «Legacy» на «UEFI» в настройках BIOS.
3. Выберите Advanced Boot Options и отключите Enable Legacy Option ROMs, затем нажмите Apply в правом нижнем углу экрана (Рис. 3):

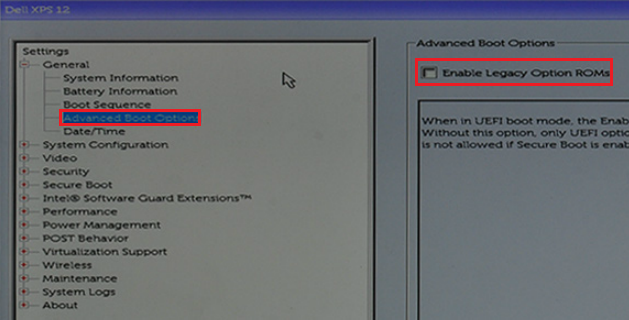

   Рис. 3. Пункт «Enable Legacy Option ROMs» в настройках BIOS.
4. Выберите Secure Boot -> Secure Boot Enable и измените значение Disabled на Enabled.
5. Затем нажмите Apply в правом нижнем углу экрана (Рис. 4):

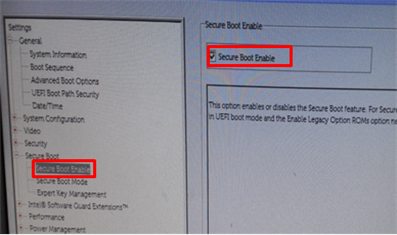

   Рис. 4. Включение параметра «Secure Boot Enable» в BIOS.
6. Нажмите Exit в правом нижнем углу экрана и дождитесь перезагрузки системы.
7. Переустановите операционную систему Windows 10.

Для установки операционной системы Linux выполните следующие действия:

1. Выполните шаги с 1 по 3 из приведенных выше действий по установке Windows 10 (эти действия аналогичны для установки Linux).
2. Убедитесь, что в BIOS для параметра Secure Boot -> Secure Boot Enable выбран вариант Disabled (Рис. 5):

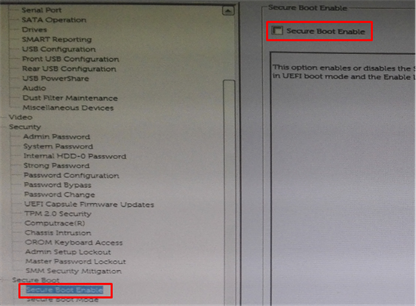

   Рис. 5. Отключение параметра «Secure Boot Enable» в BIOS.
3. Выберите SATA Operation -> SATA Operation и смените на режим AHCI (рис. 6):

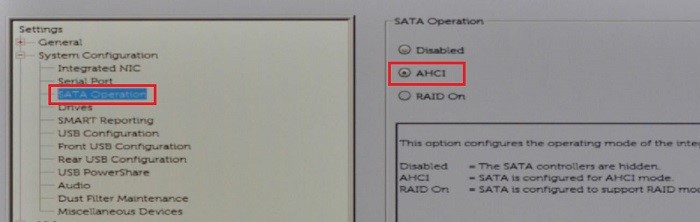

   Рис. 6. Включение режима AHCI для SATA
4. Нажмите Exit в правом нижнем углу экрана и дождитесь перезагрузки системы.
5. Переустановите операционную систему Linux.

Причина

В BIOS установлен неверный режим загрузки.

Разрешение

Изменение рабочей настройки SATA.

Свойства статьи

Затронутый продукт

OptiPlex 3060 Tower, OptiPlex 3060 Micro, OptiPlex 3060 Small Form Factor, OptiPlex 5060 Tower, OptiPlex 5060 Micro, OptiPlex 5060 Small Form Factor, OptiPlex 7060 Tower, OptiPlex 7060 Micro, OptiPlex 7060 Small Form Factor, Precision 3630 XL Tower , Precision 3430 Small Form Factor, Precision 3630 Tower . Показать больше about warranties Показать меньше about warranties

В чем разница между UEFI и Legacy?

Если вы когда-либо экспериментировали с операционными системами, разным железом и разгоном, вы, вероятно, слышали об UEFI и Legacy. Знать значение аббревиатур и то, что они обозначают, недостаточно. Нужно понимать что они делают и как работают.

В этой статье мы обсудим, как загружается ваш компьютер, что такое UEFI и Legacy. А также попробуем разобраться, почему один из них лучше другого в конкретных случаях.

Как компьютер загружается?

Прежде чем углубляться в то, что такое UEFI и устаревшие режимы загрузки, давайте обсудим, как загружается компьютер. Понимание этого поможет прояснить некоторые моменты.

Когда вы включаете компьютер, он включает центральный процессор, ключевой компонент компьютера, который обрабатывает команды и, так называемые, инструкции.

Однако на этом этапе процесса загрузки в память не загружаются никакие инструкции. Таким образом, центральный процессор переключается на системное микропрограммное обеспечение, которое содержит свои инструкции для процесса загрузки.

Код микропрограммного обеспечения выполняет инициализацию самопроверки включения питания (POST) и настраивает все подключенные периферийные устройства. После успешной проверки микропрограммное обеспечение загружает устройства хранения и проверяет наличие загрузчика. Затем микропрограммное обеспечение переключает инструкции на загрузчик для обработки процесса загрузки.

На этом этапе загрузчик, такой как LILO и GRUB, берет на себя управление, загружает ядро системы в память и инициализирует необходимые процессы.

Как уже упоминалось, микропрограммное обеспечение помогает обрабатывать инициализацию оборудования во время процесса загрузки. Эта прошивка обычно известна как BIOS или базовая система ввода-вывода.

Что такое Legacy Boot?

Устаревшая загрузка относится к процессу загрузки, используемому микропрограммой BIOS для инициализации аппаратных устройств. Legacy режим загрузки содержит набор установленных устройств, которые инициализируются по мере выполнения компьютером POST-ТЕСТА во время процесса загрузки. Устаревшая загрузка будет проверять наличие главной загрузочной записи (MBR) на всех подключенных устройствах, как правило, в первом секторе диска.

Когда он не может найти загрузчик в устройствах, Legacy переключается на следующее устройство в списке и продолжает повторять этот процесс, пока не найдет загрузчик, а если нет, то вернет ошибку.

На некоторых материнских платах Legacy режим называется: CSM (Compatibility Support Mode). Это тоже самое. Так же может быть просто подписано как BIOS.

Что такое UEFI?

UEFI или Unified Extensible Firmware Interface — это современный способ управления процессом загрузки. UEFI похож на Legacy, однако он хранит загрузочные данные в файле .efi, а не в прошивке.

В современных материнских платах чаще всего используется режим загрузки UEFI с очень интуитивно понятным и удобным интерфейсом. Режим загрузки UEFI содержит специальный раздел EFI, который используется для хранения файла .efi и используется в процессе загрузки и загрузчике.

Разница между UEFI и Legacy

На первый взгляд UEFI и Legacy очень похожи. Однако на более глубоком уровне они значительно отличаются.

Поскольку UEFI является преемником BIOS, он наследует все его функции и возможности. Ниже приведены различия между UEFI и Legacy:

РЕЖИМ ЗАГРУЗКИ UEFI	Legacy или УСТАРЕВШИЙ РЕЖИМ ЗАГРУЗКИ
UEFI поддерживает более красивый пользовательский интерфейс.	Устаревший режим загрузки является традиционным и очень простым.
Он использует схему разбиения GPT.	Legacy использует схему разделов MBR.
UEFI обеспечивает более быстрое время загрузки.	Он работает медленнее по сравнению с UEFI.
Поскольку UEFI использует схему секционирования GPT, он может поддерживать диски и флешки до 9 Зеттабайт.	Схема разметки дисков MBR, используемая Legacy, поддерживает только устройства хранения данных объемом до 2 ТБ.
UEFI работает в 32-разрядных и 64-разрядных версиях, что позволяет поддерживать навигацию с помощью мыши и сенсорного экрана.	Legacy работает в 16-битном режиме, который поддерживает только клавиатурную навигацию.
Поддерживает безопасную загрузку, которая предотвращает загрузку несанкционированных приложений. Также может препятствовать двойной загрузке, поскольку рассматривает операционные системы (ОС) как приложения.	Не может обеспечить безопасный метод загрузки, который позволяет загружать неавторизованные приложения, что делает возможной двойную загрузку ( Dual Boot ).
Он имеет более простой процесс обновления.	Процесс обновления более сложен (и не всегда возможен) по сравнению с UEFI.

Хотя UEFI кажется лучше, чем Legacy (и это так), это не всегда лучший выбор для использования, и вам это может не понадобиться. Всё зависит от конкретного устройства и ОС, которую вы хотите использовать.

В некоторых случаях вам может потребоваться использовать Legacy режим загрузки. Например, если вы хотите двойную загрузку, UEFI может помешать этому процессу. Некоторые операционные системы, особенно старые, просто не умеют работать в UEFI режиме и если вы хотите установить такую систему, то так же придётся использоваться Legacy режим загрузки.

Вот примерные сценарии, в которых вам не понадобиться UEFI:

1. Процесс двойной загрузки (можно обойти используя, например rEFInd)
2. Если у вас используются диски менее 2 ТБ (можете продолжать использовать MBR)
3. Когда ваша ОС совсем не умеет работать в UEFI, либо он ей не обязателен. (старые версии Windows и Linux)
4. Если вам просто нравится быстрый и простой графический интерфейс BIOS, где удобно управлять с помощью клавиатуры.

Вывод

Мы разобрали основные различия между UEFI и устаревшими (Legacy ) режимами загрузки. Используя информацию, приведенную в этом руководстве, теперь вы можете устранять возникшие неполадки. Например, если у вас не работает двойная загрузка ( Dual Boot ), вы можете отключить безопасную загрузку и переключится в Legacy режим.

Я надеюсь кому-то эта информация будет полезна. Если у вас есть какие-то вопросы или есть что добавить — добро пожаловать в комментарии.

• ← Gutenberg новый редактор для WordPress
• Играем в Deponia на Linux →

Опция BIOS Boot List Option

Опция Boot List Option — Выбор варианта загрузки определяем режим загрузки и меет два значения «Legacy» — (наследуемый вариант загрузки — режим совместимости) BIOS или «UEFI» (Unified Extensible Firmware Interface — интерфейс между операционной системой и микропрограммами) режим загрузки.

UEFI BIOS поддерживает два режима загрузки: режим загрузки Legacy («Наследие») BIOS и режим загрузки UEFI.

Некоторые устройства и операционные системы пока не поддерживают UEFI на основе BIOS и могут загружаться только с режиме загрузки — Legacy BIOS.

В зависимости от вашей ситуации, вы выбираете какой режим загрузки из UEFI BIOS вы хотите использовать: режим загрузки Наследия — Legacy BIOS или режим UEFI загрузки.

1. Legacy ( CMS OS или CSM Boot, UEFI and Legacy OS, Legacy OpROM) – выберите режим загрузки Legacy BIOS, чтобы HBAs-адаптеры и некоторые экспресс — модули могли использовать опции ROMs — ПЗУ. При выборе режима загрузки Legacy BIOS, только загрузочные кандидаты поддерживающие режим загрузки Legacy BIOS будут перечислены в списке «Приоритет — Параметры загрузки». НЕ забываем при выборе данной опции
   1) отключить очень капризную опцию Secure Boot — защищенной загрузки. А так же включить модуль
   2) Load Legacy Option Rom — CSM — загрузку модуля совместимости старых ОС.
2. UEFI (UEFI OS) – выберите режим загрузки UEFI что бы использовать драйверы UEFI. Только устройства, поддерживающие выбранный режим загрузки перечислены на экране выбора источника загрузки BIOS — экране в списке Приоритетов Параметры загрузки.

Опция также может иметь другие названия:

Примечание 1. Если режим загрузки (Boot List Option) изменяется, то выставленная последовательность опроса носителей — дисков — кандидатов от предыдущего режима загрузки не сохраняется..

Примечание 2. Загрузчик операционной системы – это системная программа, которая подготовляет компьютер для загрузки операционной системы (загружает ядро операционной системы в оперативную память, формирует параметры работы ОС…). Запуск загрузчика выполняет BIOS.

Программа Aptio Setup Utility — BIOS фирмы American Megatrends Inc на системных платах Dell Inc.

Название данной опции у данного производителя в данной версии BIOS:

Boot List Option значение по умолчанию [Legacy]

This list specifies the order that the BIOS searches devices when trying to find an operating system to boot.

To change the boot order select the device to be changed in the list on the right hand side, then use the keybaord PgUp/PgDn keys to change the boot order of the device.

The boot devices can also be selectd or de-selectd from the list using the check boxes on left hand side.

Этот список определяет порядок, в котором BIOS ищет устройства при попытке найти операционную систему для загрузки.

Чтобы изменить порядок загрузки выберите желаемое устройство в списке на правой стороне, а затем используя клавиши клавиатуры PgUp / PgDn, измените порядок загрузки устройства.

Загрузочные устройства также могут быть выбраны из списка помощью флажков +/-

Если операционная система установлена ​​с помощью режим загрузки «Наследие» BIOS (Legacy BIOS boot mode) операционная система может быть запущена только в режиме загрузки Legacy.

Если операционная система установлена ​​с помощью режим загрузки UEFI, операционная система может быть запущена только в режиме загрузки UEFI (UEFI boot mode).

Загрузка в UEFI или BIOS Legacy на примере платы Biostar IH61MF-Q5

Итак, вы решили установить Windows c загрузочной флешки, но вот незадача – BIOS (UEFI) почему-то не видит носитель. Ничего страшного – нужно лишь немного изменить дефолтные настройки.

О том, что нужно сделать, чтобы загрузочный носитель отобразился в Boot Menu, вы и узнаете в сегодняшней статье.

Что такое UEFI и Legacy

UEFI и Legacy — это два режима BIOS для загрузки дисков, которые отличаются методом запуска операционной системы и типом интерфейса.

Отличия UEFI и Legacy

UEFI	Legacy
Оформление	Графический интерфейс	Классический BIOS
Формат загрузки дисков	GPT	MBR
Загрузка драйверов	Есть	Нет
Наличие Secure Boot	Да	Нет
Сколько разделов можно создать	Нет лимита	4 раздела по 2 Тб
Режим загрузки	EFI и Legacy	Legacy

Почему UEFI не видит флешку?

Основная причина такой проблемы – режим загрузки флешки не соответствует режиму загрузки UEFI. Современные компьютеры поддерживают два режима загрузки – Legacy и EFI. Но по умолчанию включен только один из них, и, как правило, это EFI. А вот вашей загрузочной флешке как раз нужен именно Legacy.

Все, что нам нужно сделать в этом случае – выставить оба режима загрузки, чтобы BIOS увидел флешку и сумел ее прочитать.

Настройка запуска с флешки (UEFI/LEGACY)

Для этого нам потребуется:

• подключенная к монитору материнская плата,
• клавиатура.

Порядок действий

Включаем плату и, пока не началась загрузка ОС, успеваем нажать F2 или DEL (комбинация может быть и другой – например, у НР это F10) для выхода в BIOS.

Стартовое окно

В самом низу

Нам нужна вторая строчка

Доступно три варианта

То же самое можно сделать, нажав клавишу F10.

Теперь флешка должна отображаться в Legacy.

Для загрузки с обоих режимов

Да, сохранить и выйти

Проблем быть не должно
