Как разобрать iPhone 4S своими руками
Что делать, если требуется ремонт iphone 4s? В первую очередь устройство необходимо разобрать. Но для этого не обязательно обращаться к специалисту за помощью, потому что произвести разбор айфона вы можете самостоятельно, у себя дома. Для этого, воспользуйтесь нашими рекомендациями и видеоинструкцией.
ВНИМАНИЕ! Если вы самостоятельно ремонтируете iphone 4s, важно помнить, что в результате такого ремонта, вы можете потерять официальную гарантию на данное устройство. Таким образом, вы берете на себя полную ответственность за повреждения, которые могут возникнуть в ходе выполняемых вами работ.
Видеоинструкция по разборке iPhone 4S
Рекомендации по самостоятельной разборке айфона 4s
Для начала необходимо запастись всеми необходимыми инструментами, которые понадобятся при осуществлении данных работ. Итак, найдите пинцет, железную лопаточку, маленький контейнер, куда вы будете вкладывать детали, чтобы не растерять их.
Открутите 2 шурупа, которые расположены внизу айфона. Снимите заднюю крышку с устройства, сместив её в сторону и поднимая вверх. Делайте всё аккуратно, неспешно и максимально сосредоточено.
Теперь приступите к удалению аккумулятора. Для чего следует убрать шурупы, открутив их и отложив в сторону. Потом отщелкните аккумуляторный коннектор и достаньте АКБ.
Отсоедините разъём самого нижнего шлейфа от платы. Держится этот разъём на 2х шурупах, удаляем эти шурупы, а также убираем разъём. Затем его нужно перевернуть. Полифонический модуль, в данном случае, можно убрать, не снимая платы. То же самое касается и коаксиального кабеля.
При использовании обычного пинцета убираем коаксиальный кабель и убираем 2 шурупа, на которых держится наш полифонический блок.
Приступаем к съёму камеры с айфона 4s. Производятся такие манипуляции достаточно просто. Берем лопаточку, поддеваем ею камеру и достаём её.
Теперь пришло время для удаления системной платы. Для этого убираем все шлейфы, шурупы, кабель, а также избавляемся от СИМ-лотка. Теперь вы можете спокойно снять системную плату. Выполняя данную последовательность, можно успешно произвести ремонт айфон 4s.
Удаляем вибромотор, который, у данной модели, достаточно мощный и большой. В особенности, если сравнивать с предыдущей моделью устройства. Используя пинцет, избавляемся от фиксатора шлейфа вместе с датчиком. Достаём динамик из шлейфа. Правый и левый винт данного устройства заклеен специальным стикером, который нам потребует убрать. Оставшиеся шурупы убираем.
Снимаем экран айфона, постепенно откручивая шурупы, которые его держат. Берем небольшую железную лопаточку, поддеваем, легким движением, наш экран и удаляем его. Затем снимаем шуруп, который фиксирует антенну вай-фай, убираем её в сторону. В данной модели антенна состоит в сборе вместе с экраном. Без данных действий ремонт iphone 4s не возможен.
Далее нужно снять нижний шлейф. Для этого используют тонкий пинцет которым, мы и отсоединяем кнопу «Хоум».
Разборка iPhone 4s завершена. Замените испорченную деталь и соберите устройство снова, выполнив все действия в обратном порядке.
Modmac © 2007 — 2023
Сервисный центр по ремонту Apple.
Информация, представленная на данном сайте, не является офертой, определяемой положениями статей 435, 437 Гражданского Кодекса РФ
Iphone 4s Разборка и сборка . Замена экрана. Как разобрать iPhone 4S. How to disassemble iPhone 4
Хороший Экран с touch на али http://ali.pub/20jvc7 Или у этого + всякие дополнения http://ali.pub/20jvit На Iphone 4s не работал touch. При диагностике с рабочего телефона выявлено о неработоспособности самого , а не материнки. После приобретения нового экрана была произведена установка. В этом видео будет показана разборка и главное сборка Iphone 4s. А также самостоятельная замена дисплея (экрана, модуля, стекла) на новый. Iphone 4s Disassembly and assembly . Replacing the screen. How to disassemble the iPhone 4S فون 4S التفكيك والتجمع . استبدال الشاشة. كيفية تفكيك اي فون 4S iPhone 4S的拆裝！更換屏幕。如何拆卸iPhone4S Iphone 4s αποσυναρμολόγησης και συναρμολόγησης . Αντικατάσταση της οθόνης. Πώς να αποσυναρμολογήσετε το iPhone 4S Iphone 4s Demontage und Montage . Ersetzen Sie den Bildschirm. Wie das iPhone 4S zu zerlegen . . . . . . . . . . . . . . . . . Разборка Iphone 4s, Сборка Iphone 4s, Замена экрана Iphone 4s, Как разобрать iPhone 4S, iphone 4s disassembly, замена дисплея iphone 4, замена сенсорного стекла iphone 4, замена дисплея iphone 4s, замена модуля iphone 4s, Замена стекла iPhone 4s, замена модуляiphone 4s, ремонт iphone 4s, разбор iphone 4s, как поменять дисплей iphone, как заменить экран iphone, как поменять стекло iphone, замена сенсорного стекла iphone 4s Инструменты которые я использую/ Tools i use: LCD тестер / LCD Tester http://ali.pub/4b8clm Микроскоп / Microscope http://ali.pub/4b8d9j Осцилографы / Osciloscopes http://ali.pub/4b8dqg http://ali.pub/4b8dyf http://ali.pub/4jrirp http://ali.pub/4jrj2l Платформа для подогрева экранов / Screen separator heating tool http://ali.pub/4b8ea3 Зарядное устройство USB с дисплеем / Usb charger http://ali.pub/4b8egw Зажим для экранов / Screen fixers http://ali.pub/4b8ep2 Коврики / Pads http://ali.pub/4b8ey0 http://ali.pub/4b8f6y http://ali.pub/4b8fdk Коробочки для разборки телефонов / Storage box http://ali.pub/4b8myd Разные инструменты / Other tools http://ali.pub/4b8nxy (Отвертки / Screwdiver set) (1) http://ali.pub/4jrm85 (Отвертки / Screwdiver set) (2) http://ali.pub/4b8odw (Отвертки / Screwdiver set) (3) http://ali.pub/4b8o3s (Пинсеты / Tweezers) Термометр / Thermometer http://ali.pub/4b8oqc Мультиметр / Multimeter http://ali.pub/4b8p0n http://ali.pub/4jrn4m Amazon Kindle Screen http://ali.pub/4b8pe9 Измеритель элементов / Elements tester http://ali.pub/4b8qfl Паяльные станции, фены / Soldering iron stations, heat fan http://ali.pub/4jrny6 http://ali.pub/4jro7i http://ali.pub/4jrogu Лабораторник / Power supply http://ali.pub/4jrokq
Показать больше
Войдите , чтобы оставлять комментарии.
Разбор Apple iPhone 4S
Все необходимые запчасти для ремонта Apple iPhone 4S, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.

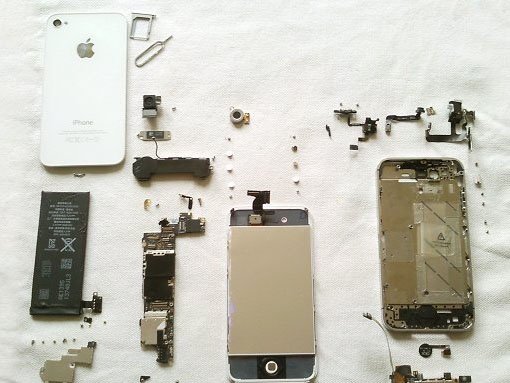

Во-первых, мы советуем перед началом разбора создать резервную копию вашего телефона в iTunes, потому что, вам, может быть, придется восстанавливать телефон, когда вы снова его соберете. Во-вторых, делайте заметки по поводу порядка разбора и положения деталей. Самый легкий способ — раскладывать снятые детали в том порядке, в котором вы их снимали, как показано на фотографии ниже. Как вы видите, будут попадаться шурупы разного размера и длины, так что очень важно класть детали отдельно в таком порядке, чтобы вы потом поняли, как собрать их обратно.

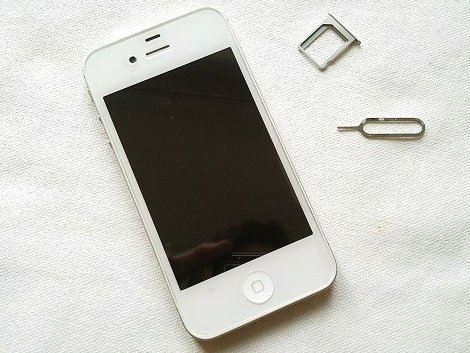

Сначала выньте из телефона разъем для SIM-карты и саму SIM-карту. Если у вас нет оригинальной скрепки из коробки с телефоном, воспользуйтесь обычной скрепкой.

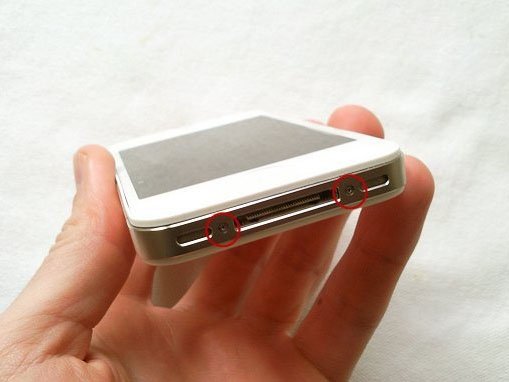

Теперь открутите два винта снизу телефона.

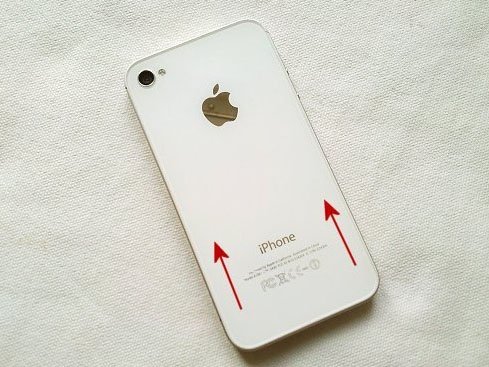

Сдвиньте крышку аккумулятора iPhone 4S в направлении, показанном стрелками, чтобы снять ее.

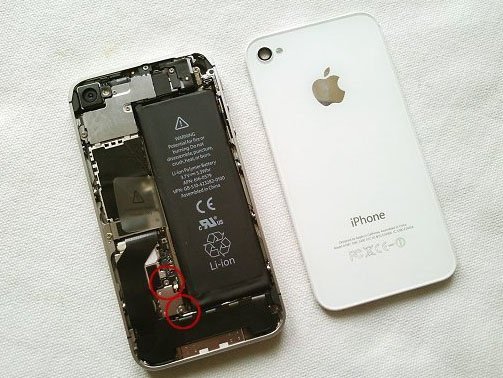

Далее открутите еще два винта.

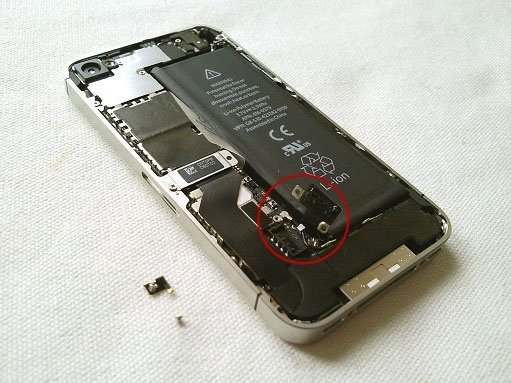

Снимите разъем аккумулятора. Теперь можно извлечь его, потянув за прозрачный ярлычок.
Открутите пять круглых шурупов, чтобы снять защитную пластину.

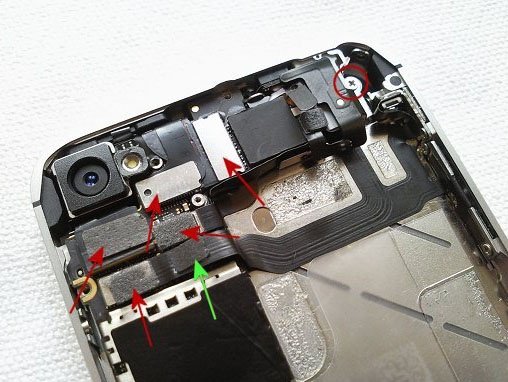

Теперь нужно отсоединить шесть шлейфов, обозначенные стрелками. Шлейф, обозначенный зеленой стрелкой, находится снизу другого кабеля, так что у вас не получится отсоединить его, не отсоединив сначала остальные пять. Как только отсоединен самый левый кабель, можно снять камеру. Также снимите обведенный винт.

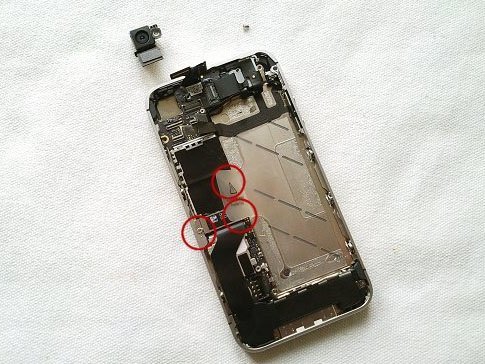

После удаления камеры и кабелей ваш телефон будет выглядеть, как на фотографии ниже. Нужно открутить еще три винта (обведены на фотографии ниже).

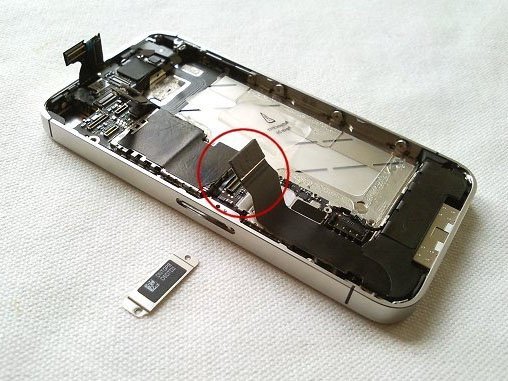

Чтобы снять разъем аккумулятора, просто поднимите его из телефона.

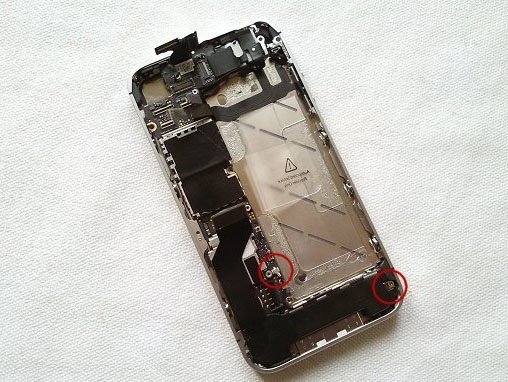

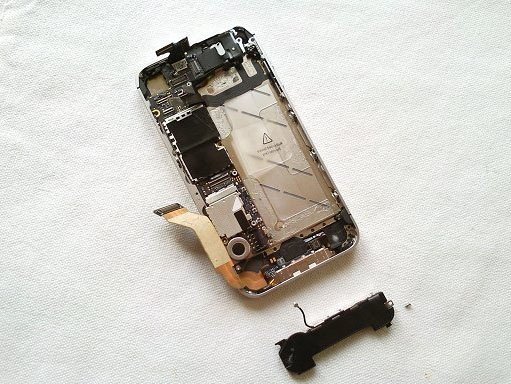

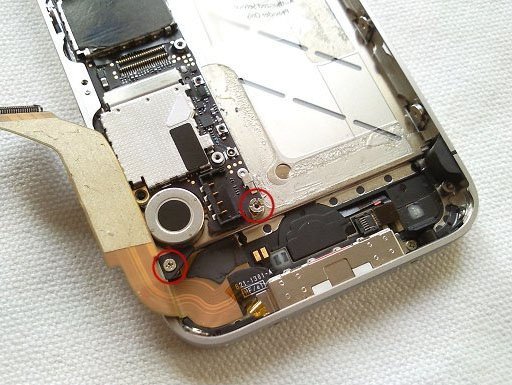

Затем открутите винт, обведенный в правом нижнем углу фотографии снизу. Разъем кабеля антенны, обведенный слева, отличается от предыдущих разъемов, но у него похожее соединение. Аккуратно поднимите его. Затем можно снять блок антенны и звонка снизу телефона. Они должны извлекаться без приложения усилий.
Уберите в сторону оранжевый кабель, чтобы увидеть другой шуруп.
Теперь открутите следующие винты.

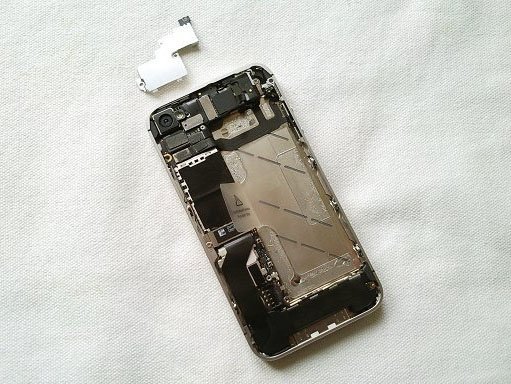

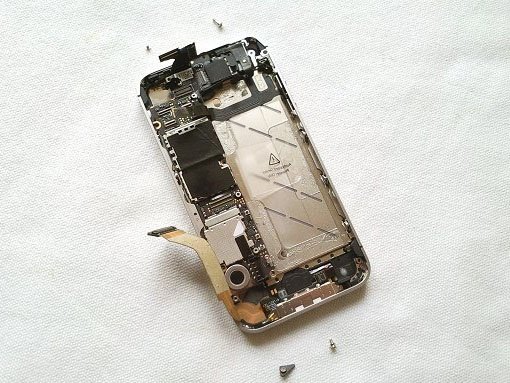

Далее аккуратно выньте материнскую плату из корпуса вашего iPhone 4S.

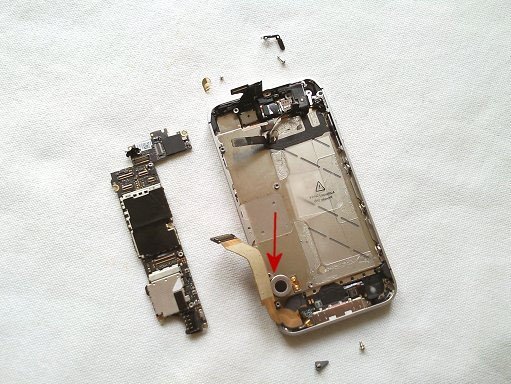

Теперь аккуратно снимите часть, обозначенную стрелкой. Она посажена на двустороннюю клейкую ленту, так что понадобится небольшое усилие.

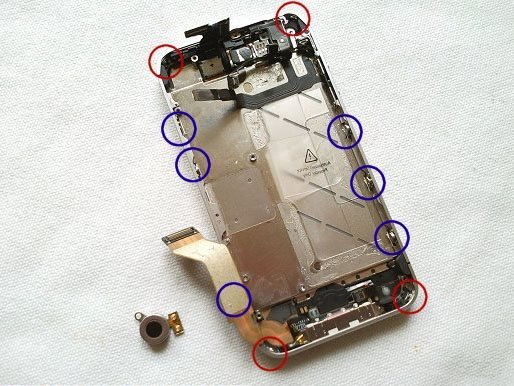

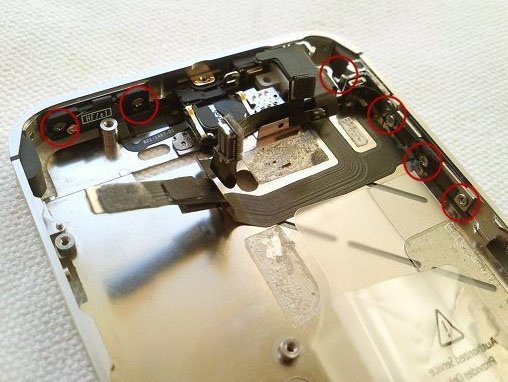

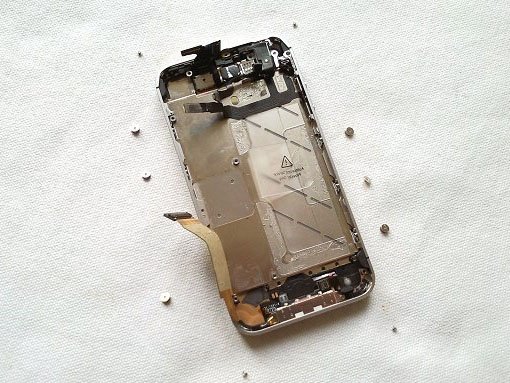

Теперь нужно отвинтить множество винтов, которые держат модуль iPhone 4S. Винты, обведенные синим, отличаются по размеру от тех, что обведены красным, и сзади у них есть шайбы.
Осталось еще немного винтов, но на этом шаге мы их откручивать не будем.

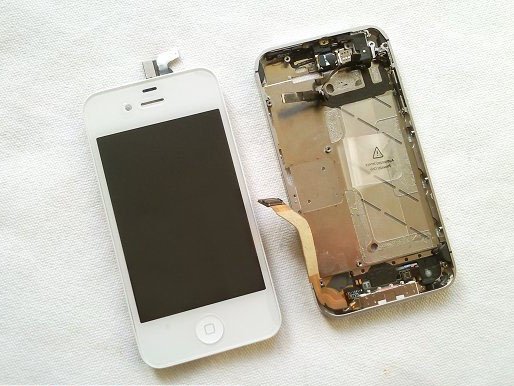

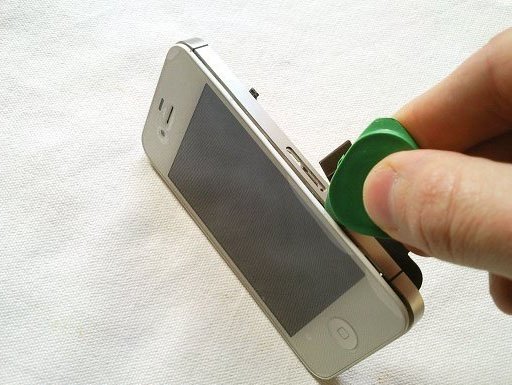

Теперь проведите приспособлением для открытия вдоль экрана, чтобы отсоединить его.
Если вы хотите только заменить модуль дисплея с тачскрином, дальнейшие инструкции вам не понадобятся.

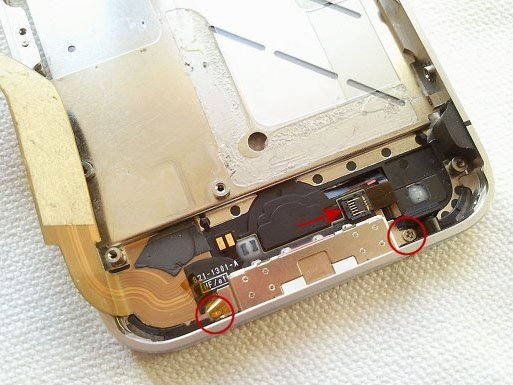

Если вы хотите снять кнопку «Home» iPhone 4S, сдвиньте черную задвижку в направлении, показанном стрелкой, и аккуратно снимите кнопку с основания с другой стороны. Чтобы снять разъем зарядки, открутите два круглых винта, затем аккуратно снимите длинный оранжевый шлейф.
Остальные шлейфа, вроде шлейфа от кнопки включения (вверху слева) и кнопок регулировки громкости (справа), можно снять, открутив оставшиеся винты.
Внизу на фотографии – телефон в око. Теперь разбор окончен. Чтобы собрать телефон, выполните все шаги в обратной последовательности.
Не забывайте, что все необходимые запчасти для iPhone 4S Вы можете приобрести у нас в магазине.
Как разобрать iPhone 4S (видео)
Сайт iFixYouri.com опубликовал видео, демонстрирующее пошаговую полную разборку нового iPhone 4S. Издание сообщает, что на поверку выяснилось, что многие компонетны идентичны с деталями CDMA и GSM-версий iPhone 4, что упрощает их замену при поломке и ремонт.
iPhone 4S, который выпускается в трех версиях – c объемом встроенной памяти 16, 32 и 64 Гб, поступил в продажу в 8.00 утра в семи странах 14 октября. Релиз сопровождался массовым ажиотажем и гигантскими очередями у магазинов Apple Store в нескольких странах мира.
