Как поменять шкворня на уаз хантер

Замена шкворней Уаз Хантер

Шаровые шкворни Уаз Хантер регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Для замены шкворней потребуются: ключи на 19, на 22, на 24, специальное приспособление для снятия и установки втулок шаровых шкворней Хантер и динамометрический ключ.

Поставьте автомобиль на ручной тормоз, установите упоры под задние колеса автомобиля, поддомкратьте переднюю часть автомобиля и снимите колесо

Снимите поворотный кулак и закрепите его в тисках

Отверните гайку, снимите накладку и прокладку

Выверните зажимную втулку специальным приспособлением. Выньте шаровой шкворень Уаз Хантер, аналогично снимите второй шкворень и извлеките шаровую опору

Поддев отверткой, выньте вкладыши шкворней из опоры. Установите шаровую опору в поворотный кулак, смажьте смазкой Литол-24 сферическую поверхность вкладышей и установите шкворни

Заверните зажимные втулки равномерно с обеих сторон до упора шкворней. Обеспечьте одинаковые размеры от торцов корпуса поворотного кулака до сферы шаровой опоры. Допускается разница размеров не более 0,2 мм. Поочередно затягивайте зажимные втулки, увеличивая усилие по 20–30 Н ·м (2–3 кгс·м) затем окончательно затяните зажимные втулки. Наполните полости над зажимными втулками смазкой Литол-24 и установите накладки с прокладками и затяните гайки. Установите поворотный кулак Уаз Хантер и проверьте усилие поворота относительно шкворней в любую сторону, оно должно составлять 10–15 Н·м (1,0–1,5 кгс·м). Установите детали в порядке, обратном снятию и отрегулируйте подшипники передних ступиц. На этом замена и регулировка шкворней Уаз Хантер завершена.

Ремонт шкворней: автомобиль УАЗ «Хантер»

УАЗ “Хантер” – это достаточно практичный внедорожник, прекрасно чувствующий себя на различных видах дорог. Данный автомобиль отличает довольно строгий вид в современной сборке и обработке.

Общая характеристика УАЗ “Хантер”

“Хантер” во всей красе

Внешне данный автомобиль очень похож на военный джип, но при этом производитель позаботился об удобстве и комфорте водителя и его пассажиров. “Хантер” бывает двух видов.

1. С бензиновым двигателем.
2. С дизельным мотором.

Автомобиль очень вместительный и достаточно комфортный, обладает большой грузоподъемностью. Для повышения комфорта производитель оборудовал кресла механизмом регулировки, поэтому в машине будет удобно любому человеку. Водитель получит массу удовольствия от путешествия на УАЗ “Хантер” по любой местности.

Одной из самых обсуждаемых и спорных тем является ремонт и регулировка шкворневого узла данного автомобиля.

Выбор модификации шкворневого узла

Шкворни поворотного кулака автомобиля УАЗ “Хантер” бывают:

Что из этого выбрать, решает сам автовладелец. Мнения по данному вопросу сильно разнятся. Кому-то проще чаще менять вкладыш, а кто-то устанавливает подшипник и надолго забывает о ремонте и регулировке шкворней на УАЗ “Хантер”. Безусловно, самым бюджетным ремонтом является замена втулки. Но какой бы вариант ни был выбран, шкворням всегда необходимо уделять большое внимание, менять их вовремя и регулировать по мере надобности.

Сборка шкворневого узла

Установка шкворней с радиально-упорными коническими подшипниками на передний мост машины УАЗ “Хантер” вместо стандартных деталей из пластмассы дает немало преимуществ. Зачастую меняют материал шкворневого вкладыша, но результат хуже, чем при замене самого шкворня, поскольку проблема заключается в составе узла. Разобравшись в работе шкворней, можно с легкостью понять, что опора нужна устойчивая, в противном случае может произойти деформация устанавливаемого объекта.

Нельзя сказать, что подобная конструкция непригодна для использования, но замена шкворней на УАЗ, установка подшипников и регулировка помогут избежать некоторых проблем в будущем.

При выборе первого варианта шкворней на УАЗ автомобилю потребуются своевременные техобслуживание и ремонт. Но современные автовладельцы не желают ремонтировать одну и ту же деталь несколько раз. Именно поэтому приобретают огромную популярность так называемые одноразовые запчасти. Но покупая автомобиль марки УАЗ, стоит помнить, что его внутренняя конструкция достаточно старая. Она требует постоянной регулировки, ремонта и настройки. Однако импортные машины такого же класса во многом уступают данному автомобилю за счет того, что УАЗ можно регулировать под себя, и потратить на это придется совсем немного.

Правильная замена шкворней на УАЗ дает возможность автовладельцу надолго забыть о регулировке, ремонте, покупке запчастей и так далее. Как же качество шкворней УАЗ влияет на эксплуатацию машины?

Выбирая тот или иной механизм узла, стоит обратить внимание на следующие параметры.

1. Возможность термообработки.
2. Материал, из которого изготовлена деталь, и качество подшипника.
3. Посадка и допуск шкворней.
4. Износостойкость детали.

Мастер устанавливает узел на машину

Качественно изготовленный, правильно установленный и хорошо отрегулированный комплект шкворней УАЗ “Хантер” никогда не приведет к резонансу. Стоит напомнить, что речь идет об установке узла на подшипнике.

Ремонт и регулировка шкворней

Такие автомобили, как УАЗ, желательно ремонтировать в специализированных центрах. Там специалисты с легкостью установят и отрегулируют как комплекты шкворней, так и любые другие необходимые детали. Но бывает и так, что владелец не может или не хочет доверять свой автомобиль другим людям, а желает все сделать сам. Стоит разобраться, какова последовательность действий при замене, ремонте и регулировке шкворневого узла.

Для начала необходимо вывесить мост, затем снять колесо, далее выкрутить гайку шкворня, вывернуть зажимную втулку специально предназначенным для этого ключом, после чего снять вкладыш и шкворень. Это трудоемкая и длительная процедура. Не имея опыта в подобных вопросах, можно провозиться довольно долго. Менять вкладыши на шкворни придется достаточно часто.

Постоянная сборка-разборка больших деталей рано или поздно приводит к тому, что владелец УАЗа все-таки решает заменить не вкладыш, а поставить подшипник. И не зря. Это избавит от большой потери времени, сил и денежных средств.

Пошаговое описание ремонта, замены и регулировки шкворневого узла.

1. Необходимо приготовить ключи на “19”, “22” и “24”, приспособление для установки и снятия втулок, ключ динамический.

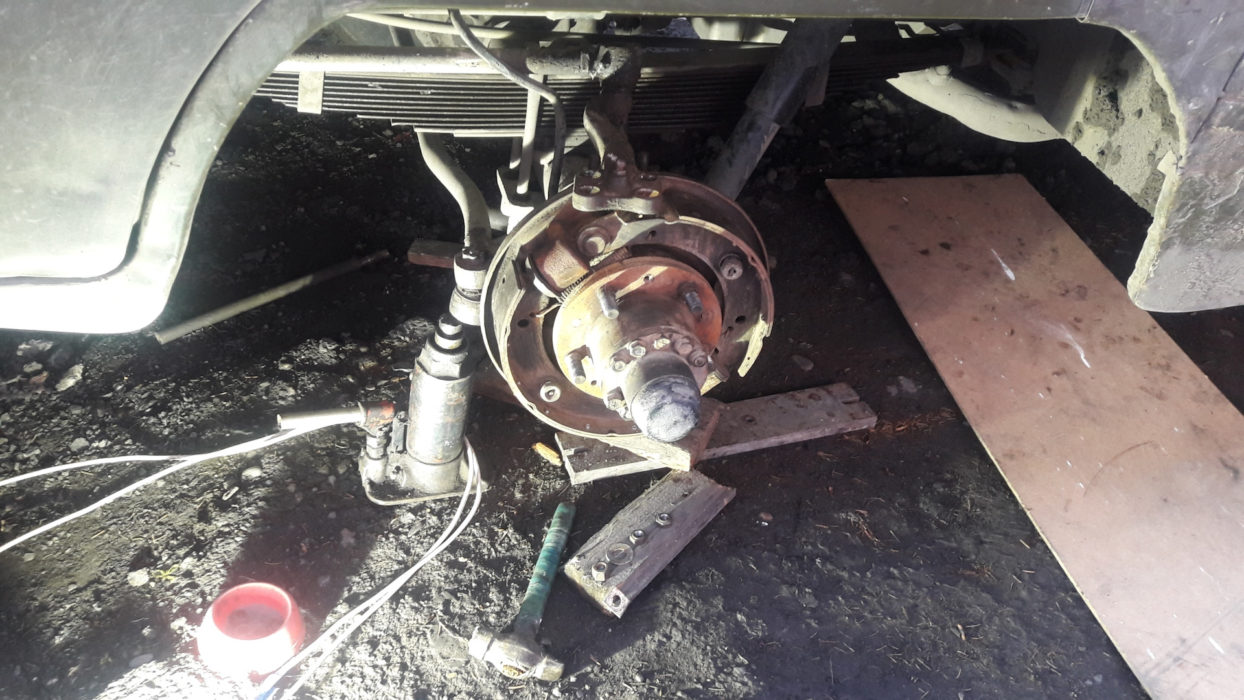

2. Поставьте машину на ручной тормоз, приставьте упор к задним колесам, приподнимите переднюю часть автомобиля домкратом и снимите колесо.

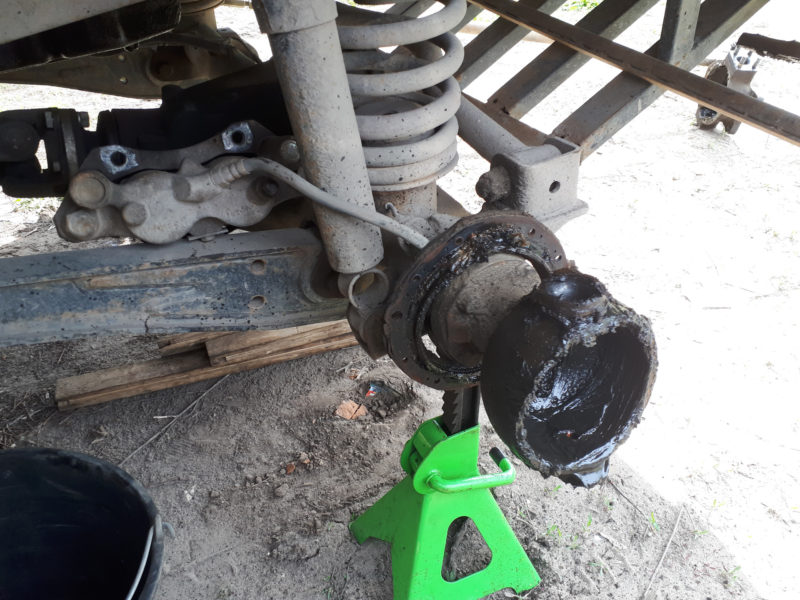

3. Далее снимается поворотный кулак. Для этого сначала необходимо демонтировать диск, далее выкрутить болты крепления кулака, снять цапфу со ступицей, которые крепятся на шесть болтов, извлечь полуось. После этого отделить наконечник рулевой тяги от поворотного кулака, выкрутить болты крепления опоры к полуоси, снять упор ограничителя колес и в итоге демонтировать поворотный кулак.
4. Отверните гайку при помощи подходящего ключа, снимите прокладку и накладку.
5. Выверните специальным приспособлением зажимную втулку.
6. Снимите шкворень. В этой же последовательности снимите второй шкворень с другой стороны.
7. Далее необходимо извлечь шаровую опору. При помощи отвертки или другого удобного предмета подденьте вкладыш и вытащите его.
8. Установите шаровую опору в поворотный кулак, смажьте и установите шкворни.
9. Равномерно затяните втулки. Не стоит забывать о наполнении полости над втулкой специальной смазкой.

Далее действия проводятся в обратном порядке: устанавливаются накладки с прокладками, ставится поворотный кулак и проводится регулировка. По окончании ремонта обязательно нужно отрегулировать передние ступицы.

Несколько слов в заключение

Своевременная профилактика предотвратит поломку

При самостоятельной замене и ремонте шкворней как на автомобиле УАЗ “Хантер”, так и на любом другом, необходимо понимать принцип действия и работы данных конструкций. Иначе вы рискуете не отремонтировать сломанную или изношенную деталь, а просто доломать автомобиль.

Конечно, предпочтительнее обращаться в специализированные сервисные центры. Но если все-таки принято решение о самостоятельном ремонте, то для начала нужно ознакомиться со специальной литературой, изучить рекомендации специалистов.

• Обновление мостов УАЗ Хантер
• Обновление мостов УАЗ Хантер
• Ремонт автомобиля УАЗ “буханка” своими руками
• Ремонт автомобиля УАЗ “буханка” своими руками

Замена шкворней и ШРУС

С моим Уазом приключения все не заканчиваются. Тихий ужас с управляемостью естественно надо побеждать с замены шкворневого узла. Я так и поступил. Наивно пологая что в моих новых мостах от патриота стоят максимум бронзовые вкладыши — я с энтузиазмом принялся за дело.

Был заготовлен комплект из:

— 3,2 кг смазки ШРУС — 4 и Литол
— Прокладок поворотного кулака и ШОПК
— Манжет и обойм манжет
— Комплекта шкворней «Автогидравлика»
— Вкладышей нового и старого образца (не знал какие у меня)
— Зажимных гаек шкворня «Ваксоил»
— Гаек шкворня
— Упорных шайб ШРУС
— Бронзовых втулок цапфы
— Шкворневого ключа «Ваксоил»
— Сальниками ШОПК
— Нового воротка 🙂
— И ВЭДЭшки

Откручивалось все естессно через жопу железобетонные усилия. Удивлению моему не было предела когда при демонтаже выяснилось, что стояли шкворни на подшипниках. Надо отметить, что я довольно сильно расстроился, потому что ближайший магаз в эти выходные был в 120 км от дома… Но делать было нечего и к моему комплекту добавились новенькие и блемстящие опоры шкворней.

Таки демонтировав поворотные кулаки я понял, что мое предыдущие удивление это не предел — потому что у меня стаяла «неведомая хрень» вместо ШРУС! Надо отметить, что я наивно пологая, что кроме подлянки с шкворнями бэушный мост мне уже ничего подсунуть не сможет — я поехал за опорами шкворней до того как сдернул поворотный кулак… Но есть и плюс — ШРУС на патриот был в наличии в магазе всего в каких то 58 км от дома…

Затарившись по полной программе я приступил к спиливанию и перевариванию старых опор шкворней и отмыванию механизмов от старой смазки. В процессе особенно туго шли сальники ШОПКа — они в стальной оправе и выбивал я их прямо скажем нещадно. Один вышел более или менее нормально — а второй пришлось кромсать! Я раньше не сталкивался с такими сальниками и меня они прямо скажем зае удивили.

Изрядно помучившись с срезанием старых пастелей шкворней, которые я срезал не «заподлицо», а оставляя 1.1,5 мм, потом выколачивая что бы обозначился контур — я боялся срезать лишнего с заводской поверхности опоры. Надо отметить, что мне все удачно удалось и я запрессовал новые опоры шкворней в ШОПКи. Опоры кстати обварил сплошным швом полуавтоматом. (на звание «сварщик года» не претендую).

При сборке тоже привалило сюрпризов — и опорные кольца ШРУС, что в ШОПК, что в поворотном кулаке вращались свободно — принято было решение накернить по контуру посадочное место — хотя считаю вариант сомнительным, а поставить другие ШОПКи и кулаки не представлялось возможным. Хотя утешает то, что с точно такими же «керениями» на драйве машины есть и кажись ездят без проблем. Развертки у меня не было — по этому для подгонки бронзовых втулок использовал продольно распущенный болт, дрель и наждачку.

Собрав все согласно «камасутре» от «ваксойла», протянув зажимные «до упора» и особенно за… замучавшись полтораметровым рычагом крутить верхние гайки для «свободного вращения» поворотного кулака. Кстати сказать, все «это» та еще процедура, и без помощи напарника в лице моего отца, пришлось бы туго выполнять некоторые операции. Не могу не сказать про выставление равного расстояния поворотного кулака от ШОПК по осям шкворней… Либо у меня навыка нет, либо это самая запаристая процедура в замене шкворней!

Таки шо мы имеем в итоге:
Стало лучше! Скажем прямо — я ехал довольный как слон! Сразу после замены предстоял перегон в 220 км, и моя крейсерская скорость, при которой мало мальски комфортно безопасно было вести машину составила аж целых 80 км в час! При том, что после замены мостов на патриотовские средняя скорость была честные 60 км/ч.

Как говорит великий Богатский — «…проблема управляемости лежит в плоскости метрологии…» Другими словами, замена шкворней лишь остро обозначила проблему сайлентблоков…

Пару слов о выборе шкворней. Я намеренно решил установить такое забавное сочетание деталей как: зажимные втулки «ваксоил» с шкворнями «автогидравлика» на пластиковых вкладышах. Причин к такому решению несколько:

1. Все таки, если рассматривать УАЗ как машину, а не как игрушку — шкворни от «ваксойла» это дороговато для данного узла.
2. Сбор статистики по специальности, к удивлению выявил тот факт, что люди ездят на «пластике» по 80-110 тыс. км без люфтов и приключений, только с периодической инспекцией на люфт и протяжку (кстати не часто!)
3. Мне не нравятся шкворни на подшипниках. Прям сильно. Я считаю это решение имеет право на жизнь, но только не на моей машине.
4. Зажимные втулки «ваксойла» качественно изготовлены, и имеют большую высоту по сравнению с штатными на несколько витков. Это я решил применить.
5. Я просто хочу поставить эксперимент. Крик души, ешкин кот! Мне стало вдруг интересно — если я сделаю все в исключительном соответствии с инструкциями, затяну как следует, добьюсь всех необходимых параметров +- 0,2 мм — сколько же (черт побери!) этот механизм отъездиться ?! Вот и проверим. Буду контролировать на люфт в шкворнях каждые 5000 км. Шприцевать каждые 10,000. Или сразу после «покатушек» если буду сильно «топить» машину.

Эпопея на этом не заканчивается. Предстоит добиться «идеальных» характеристик управляемости и комфорта. Эта война стала уже принципиальной 🙂 Да и когда нибудь в УАЗе уже все настроишь и поменяешь — и он уже не будет ломаться, а будет просто ездить. Так говорят 🙂

Замена шкворней на УАЗ Хантер своими руками

Естественно, данный узел быстрее выходит из строя, если эксплуатировать автомобиль, часто нагружая его, по дорогам в весеннее время (за зиму дорожное полотно разбивается), а также после некачественно выполненного ремонта. Если проанализировать форумы, то разброс в интервалах замены шкворней достаточно велик и составляет от 30000 до 200000 километров. И это неудивительно, ведь манера езды у всех разная.

Типы шкворней на УАЗ

Как заменить шкворни на УАЗ «Патриот», а также какой лучше выбрать – это вопросы, ответы на которые зависят от совокупности нескольких факторов. Во-первых, следует оглянуться на свой стиль вождения за время использования отработанных шкворней. Во-вторых, большую роль играют качество дорог и частота вылазок на бездорожье.

Подшипниковые шкворни, которые вместо вкладышей имеют игольчатые подшипники. Установив такой элемент вместо заводского, вы подвергаете себя излишним проблемам с прохождением технического осмотра. Это уже будет считаться изменением конструкции автомобиля. Потребуется доработка рулевого управления. Такие шкворни прекрасны для поездок по городу, но не подойдут для любителей экстрима и бездорожья.

Шкворни с бронзовыми вкладками в заводской комплектации идут на «Хантер», но прекрасно подходят и к «Патриоту». Такая деталь очень надёжная и крепкая. Гарантированный срок эксплуатации – не менее 100000 километров. Но только каждые 20000 пробега нужно смазывать шкворень. Они прекрасно подойдут любителям помесить грязь и преодолеть брод, так как устойчивы к ударным нагрузкам.

При выборе шкворней на замену учитывайте и то, что они в большей степени подходят для определённых условий эксплуатации и манеры езды. Если вы планируете ездить на автомобиле только по городу, тогда ставьте подшипниковые детали. Комфортность управления увеличится в разы, а срок службы в два раза выше, чем у заводских пластиковых аналогов.

Если же вы знаете, что порой придётся съезжать на пересечённую местность, тогда оставляйте вариант со вкладышами из пластика. Любители жёсткого бездорожья должны устанавливать шкворни с бронзовыми наконечниками. Недостаток таких деталей – в некотором времени приработки. Первые пару тысяч километров будут небольшие трудности с поворотом руля.

Как шприцевать шкворни

Чтобы шкворни прослужили максимально долго и не подводили в неподходящие моменты, их нужно систематически шприцевать.

В том, как смазать шкворни на УАЗ «Патриот», нет ничего сложного, если действовать чётко по приведённой ниже инструкции:

• Снимите колесо и подвесьте автомобиль.
• Выверните руль, чтобы открыть доступ к пресс-маслёнкам.
• Зачистите их от грязи.
• Отверните головки маслёнок.
• В шприц нажимного действия или пневмопистолет наберите трансмиссионное масло или любую другую смазку, например, КС-19, смешанную с графиткой. Вливайте до полного вытеснения старой смазки.
• Затяните головки пресс-маслёнок.
• Оденьте колесо.

Если же после смазки шкворни ведут себя не лучшим образом, значит, требуется их замена. О том, как поменять шкворни на УАЗ «Патриот», мы расскажем далее.

Что понадобится для замены

Из инструмента потребуется:

• подставка под стойку.
• съемник рулевых пальцев.
• оправка, чтобы выбить штифт шкворня.
• оправка для выпрессовывания и запрессовывания подшипников или вкладышей.
• металлическая трубка, для выбивания шкворня.
• проволока, для прочистки каналов смазки.
• металлическая щётка и ветошь.
• пинцет или острогубцы.

Замена шкворней

1. Опустошив мост от масла, вывесите его и поставьте под колёса упоры.
2. Открутите диск и тормозной суппорт.
3. Открутите тормозной щит.
4. Уберите корпус подшипника.
5. Демонтируйте рулевой наконечник и выкрутите нижнюю пресс-маслёнку.
6. Снимите крышку шкворня и смазочный клапан.
7. Выкрутите пробку из нижнего шкворня. В аналогичном порядке разберите вторую сторону.
8. Очистите снятые элементы и осмотрите на предмет повреждений.
9. Смажьте и спрессуйте втулки.
10. Очистите канал смазки. При необходимости произведите замену сальников полуосей.
11. Смажьте маслом кромки.
12. Установите новые шкворни.
13. Проверьте на ШРУСе каждое резьбовое соединение. Посмотрите, как перемещается кулак по оси.
14. Установите пресс-маслёнку и крышку шкворня.
15. Смажьте шейку привода. В точно обратной последовательности установите все узлы. Процедура завершена.

Неправильное использование шкворня вынуждает к замене его на более дорогой и надёжный аналог. Самостоятельный ремонт своего автомобиля позволяет лучше изучить его.
