Где находится реле бензонасоса ВАЗ-2115 и как его найти
Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.
Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.
Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.
ВАЗ-2115 – особенности
ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.
Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.
Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.
Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.
Расположение реле стартера на ВАЗ-2115
На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

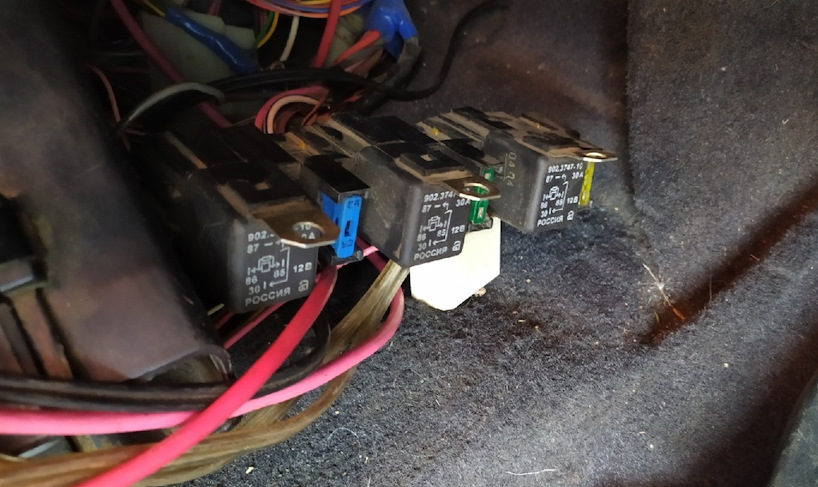

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.
Как вам статья?
Предохранители и реле ВАЗ 2113 2114 2115, 1997 — 2013
Большинство цепей питания электрооборудования отечественного седана, хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и моторном отсеке.
Рассмотрены схемы ВАЗ 2113 2114 2115 (Лада Самара 113 114 115) 1-го поколения 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
Данный блок расположен слева внизу под бардачком на центральной консоли.
| Схема салонных элементов Лада Самара | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Главное реле (блок управления двигателем) | |
| 2 | Вентилятор системы охлаждения | |
| 3 | Бензонасос | |
| F1 | Главное реле (блок управления двигателем, модуль зажигания) | 15 |
| F2 | Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев) | 15 |
| F3 | Топливный насос, реле бензонасоса (контакты), форсунки | 15 |
| Некоторые элементы могут располагаться вне блоков. | ||
| — | Задний противотуманный свет — в жгуте проводов | 8 |
| — | Центральный замок — в жгуте проводов | 16 |
| — | Обогрев сидений — в жгуте проводов | 16 |
| — | Центральный замок — в жгуте проводов | 16 |
| — | Реле переднего ПТФ (2105-3747210-58) — в моторном отсеке на левом брызговике рядом с АКБ | |
| — | Реле зажигания — под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света. | |
В моторном отсеке
Основной монтажный блок находится вверху с водительской стороны за пластиковой крышкой. Он имеет несколько вариаций.
Для доступа к нему нужно отщелкнуть два фиксатора.
Общий вид.
- Очистители фар (в момент включения).
- Реле включения очистителей фар (контакты).
- Клапан включения омывателя фар.
- Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
- Контрольная лампа аварийной сигнализации.
- Задние фонари (лампы стоп-сигнала).
- Плафон освещения салона.
- Элемент обогрева заднего стекла.
- Реле (контакты) включения обогрева заднего стекла.
- Штепсельная розетка для переносной лампы.
- Предохранитель прикуривателя самара
- Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).
- Звуковой сигнал и реле его включения.
- Электродвигатель отопителя.
- Электродвигатель омывателя ветрового стекла.
- Электродвигатели очистителей фар (в режиме работы)
- Предохранитель печки ВАЗ 2113 2114 2115.
- Предохранитель прикуривателя.
- Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
- Лампы габаритного света по левому борту.
- Лампа сигнализатора включения габаритного света.
- Лампы освещения номерного знака.
- Подкапотная лампа Выключатель освещения приборов.
- лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
Блок предохранителей и реле ВАЗ 2113 2114 2115
Рассмотрены автомобили ВАЗ 2113 2114 2115, еще их называют Лада Самара. Автомобили выпускались с 8 и 16 клапанными бензиновыми двигателями, в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения.
Где расположен блок предохранителей ВАЗ 2113 2114 2115
Основная монтажный блок предохранителей и реле находится в моторном отсеке с правой стороны возле лобового стекла. На фото показан стрелкой.
Для замены предохранителей следует использовать специальные щипцы, которые находятся в монтажном блоке. Для доступа к предохранителям реле необходимо снять крышку.
На внутренней стороне крышки есть схема расположения предохранителей с условными обозначениями.
Монтажный блок предохранителей 2114-3722010-60
Расшифровка реле:
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
- K5 — Реле включения стеклоподъёмников
- K6 — Реле включения звукового сигнала
- K7 — Реле включения обогрева заднего стекла
- K8 — Реле включения дальнего света фар
- K9 — Реле включения ближнего света фар
Описание предохранителей
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (10 А) | Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света |
| F2 (10 А) | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| F3 (7,5 А) | Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
| F4 (20 А) | Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
| F5 (20 А) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора. |
| F6 (30 А) | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
| F7 (30 А) | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка) |
| F8 (7,5 А) | Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара |
| F9 (7,5 А) | Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара |
| F10 (7,5 А) | Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
| F11 (7,5 А) | Лампы габаритного света по правому борту |
| F12 (7,5 А) | Правая фара (ближний сеет) |
| F13 (7,5 А) | Левая фара (ближний свет) |
| F14 (7,5 А) | Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар |
| F15 (7,5 А) | Правая фара (дальний свет) |
| F16 (15 А) | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя) |
Монтажный блок предохранителей 2114-3722010-18
Расшифровка реле:
- K1 — реле включения очистителей фар
- K2 — реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — реле стеклоочистителя ветрового окна
- K4 — реле контроля исправности ламп
- K5 — реле включения стеклоподъемников
- K6 — реле включения звуковых сигналов
- K7 — реле включения электрообогрева заднего стекла
- K8 — реле включения дальнего света фар
- K9 — реле включения ближнего света фар.
Описание предохранителей
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя — предохранитель печки
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.
Лампа светового табло «STOP».
Указатель температуры охлаждающей жидкости.
Лампы освещения приборов.
Правый задний фонарь (габаритный свет)
Схема предохранителей ВАЗ 2114, 2115
Для увеличения изображения нажмите на него.
Описание основных элементов монтажного блока
Схема соединений монтажного блока ваз 2114, ваз 2115 (наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника): К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; КЗ — реле очистителя ветрового стекла; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников (в вариантном исполнении автомобиля); К6 — реле включения звуковых сигналов; К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F16 — плавкие предохранители.
Блок предохранителей ВАЗ 2114 2115 в салоне.
Расположение блока внизу слева на центральной консоле под бардачком.
На разных модификациях автомобилей блок может отличаться. Так же может отличаться расположения предохранителя бензонасоса Ваз 2114, Ваз 2115.
Схема предохранителей дополнительного блока
| № |
А |
Назначение |
| 1 | 15 | Топливный насос, реле топливного насоса (контакты), форсунки |
| 2 | 15 | Постоянное питание контроллера, реле включения электровентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев) |
| 3 | 15 | Главное реле (блок управления двигателем, модуль зажигания) |
| Реле | ||
| К1 | Топливный насос | |
| К2 | Вентилятор системы охлаждения | |
| К3 | Главное реле (блок управления двигателем) | |
Где находится на ВАЗ 2115 реле бензонасоса?
Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями. Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается.
После пуска двигателя управление насосом переходит к эбу. Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя.
На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива. Чтобы проверить, податся ли питание на насос, нужно поставить контрольку ( лампочку на 12 вольт с проводами, в идеале от стопов). Один провод на минус разьма, второй на + разьма насоса. Если при повороте ключа лампочка зажглась на 5 сек и потухла, то значит питание на насос податся, и смотреть нужно сам насос и его контакты внутри.
Если нет, то снимаем минусовой провод с разьма и подключаем его на массу кузова, ещ раз поварачиваем ключ. Лампа зажглась- неисправен минусовой провод. Если нет, то нет плюса. Проверяем плюс на реле. Если есть, то перебит провод от реле к насосу, он идт под кавролином пола, и нередко его перебивают. .
Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.
Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.
Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене.
Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.
ВАЗ-2115 – особенности
ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.
Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.
Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.
Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие.
К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.
Расположение реле стартера
На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.
После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.
Предохранитель бензонасоса
Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.
Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.
Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.
Горит
Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.
На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.
Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.
Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.
Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:
- замыкание в электроцепи;
- выход из строя реле бензонасоса;
- низкое качество самого предохранителя.
Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.
Как определить неисправность
Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров.
В этой связи для поиска ошибок ограничимся следующими пунктами:
- отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;
- уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;
- включите на короткое время зажигание, не включая стартер;
- если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;
- если топливо не поступает, проверьте реле насоса;
- при исправных реле топливный насос должен заработать;
- в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;
- проверьте правильность подсоединения проводов к топливному насосу;
- если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;
- если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.
