Генератор Г-221 (от ваз 2101 — ваз 2106) в ваз 2105, ваз 2104, ваз 2107
генераторы в ваз 2101-2106 и ваз 2105, 2107, 2104 — ставились разные. в ваз 2101-2106 использовался генератор Г-221 на 42А с выносным регулятором напряжения. в ваз 2105, 2104, 2107 на 55А с регулятором напряжения встроенным в щёточный узел.
ну, короче говоря, иссяк у меня родной пятёроШный генератор. зато на центральном складе имелся откапиталенный гена от шахи. с новым диодным мостом, крыльчаткой, подшипниками и шкивом. в своё время он достался мне от одного порядочного человека в состоянии «во все тяжкие» «в ремонт». в дальнейшем был прокапитален и ждал своего часа на центральном складе. так что особо тратиться не пришлось.
нюансы при самом простом варианте подключения генератора Г-221 на ваз 2105 кроются в том, что не будет гореть контрольная лампа заряда АКБ. конечно, и это можно сделать, и, возможно, в дальнейшем даже расскажу как, но не сейчас. сейчас всё быстро и просто:
-регулятор крепим к кузову надёжно и крепко, чтобы была масса
— провод от щёток генератора тянем к клемме «67» регулятора
-провод от «15» клеммы регулятора тянем к проводам «микрика» карбюратора. (можно протянуть в принципе в любое место, где появляется 12 вольт после включения зажигания. просто тут ближе и провода потребуется меньше)
отлично, всё готово, зарядка есть, можно ехать на дальняк. перезаряда нет, всё хорошо фунциклирует. конечно жлобские 42А шестёрочного гены как-то не так солидно после привычных 55А, но пока так.
Запчасти
Реле регулятор ВАЗ 01-06 (591.3702) Астро
Замена генератора ВАЗ 2106 на генератор ВАЗ 2108
Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.
Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккума.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику. Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно…))
В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.
Ну что, начнем:
Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:
а) Они более дешевы.
б) Они более распространены, поэтому у Вас не появится заморочек с их подменой, розыском комплектующих для их починки и поисками их самих.
в) Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.
С чертами ВАЗовских генераторов, Вы сможете ознакомиться из приведенных дальше диаграмм:
42А:
Характеристики 42-х амперного генератора ВАЗ
Характеристики 47-ми амперного генератора ВАЗ
Характеристики 55-ти амперного генератора ВАЗ
Характеристики 80-ти амперного генератора ВАЗ
В теории видно, что даже, более мощный 47А-ный генератор Г222 от рода ВАЗ-2105 уже существенно лучше штатного. Хотя, на практике,честно говоря, особого различия между ними не чувствуется. По креплению и включению, он вполне подходит 42А- му Г-221.
55А- го генератора будет более чем достаточно человеку, который использует в основном штатное электрооборудование автомобиля. Это не 80А- ный генератор, потому, если вы предпочитаете применять немало доп оснащения, я-бы никак не рекомендовал Вам его для установки и направить интерес на более новые модели. Хотя, если у Вас он используется, сугубо «Магнитофон плюс противотуманки», его полностью достаточно. По креплению 55А генератор от ВАЗ-2108 ничем не различается от штатного г-221, так что тут заморочек у Вас появиться никак не должно- снимаете старенький 42-ой и ставите свежий, главное не забудьте перед этим делом сбросить клемму с аккума и натянуть ремень после установки.
Трудности начинаются с включением- как можно заметить из рисунка, к штатному генератору идут 4 провода- 2 на шпильку и 2 вставляются раздельно, а на 55А провод вставляется уже один. Это разъясняется уже интегрированным в генератор релюшкой напряжения, так называемой шоколадкой. Потому, темный проводок от реле (В) нужно изолировать, они нам больше не понадобятся. Два провода со шпильки А нужно прикрутить к шпильке 1,и сохранившийся желтоватый проводок Б подключить к штекеру 2.
В конце- концов Вы получите вот такую вот картинку (для наглядности резиновый изолирующий колпачок снят):
Спасибо за подписку!
В целом, после данных манипуляций, генератор уже станет действовать, лишь лампа разряда будет загораться когда аккумулятор будет на зарядке, а никак не при разряде, потому:
Следующий шаг — отключаем релюшку, она же шоколадка, а провода с неё изолируем.
Заменяем штатное реле заряда РС-702 (на фото оно в руках) на обычную релюшку РС-527 либо на аналог (обведено).
Подключаем, так же, как и старую релюшку, т.е. контакт 85 к 85, 86 к 86, и.т.д.
Все своими руками
Последние пару лет у многих знакомых владельцев классики появились проблемы с зарядкой аккумулятора. Самая частая проблема замыкание в статоре и с чем это связанно не ясно. Срок эксплуатации, магнитные бури или луна близко, но факт генераторы умирают. Новые родные генераторы на классику стоят дороже, чем новые генераторы на 2108, а потенциал у них намного меньше. Так почему не поставить генератор 2108 на классику ВАЗ и забыть об этой проблеме на ближайшие много лет .
Все прелести восьмерочного генератора описывать нет смысла. Как установить его на двигатель тоже понятно. Поэтому начну с главного, с подключения электропроводки. Переделок не много, так что вперед.
Первым делом подключу родную проводку генератора. Тут на шпильку М6 креплю силовые провода коричневого цвета, а желтый провод от реле лампы контроля заряда на клему D+ или 61. Серый провод от реле регулятора РР изолирую и прячу в кожух.
Реле лампы контроля зарядки можно удалить и соединить желтый провод с черным. Желтый, как помним идет от клемы D+, а черный идет на лампу контроля зарядки.
Оранжевый провод(15 клема) или изолирую, или удаляю.
Далее по плану нужно снять приборную панель и добраться до лампы контроля заряда.
В стоке эта лампа подключена к минусу, а плюс приходит по черному проводу от реле. Моя задача сделать так, что бы как на восьмерке, первоначальное питание на РР подавалось через лампу контроля.
Для этого надо как на фото выше отрезать бело-черный провод от общей шины и подключить его к оранжевой шине 15.
Теперь надо отключить старый РР(шоколадку). Это можно сделать двумя способами.
Отключить и заизолировать провод от 15 клемы РР. Или же можно отсоединить провод от блока предохранителей. Это толстый оранжевый провод.
Теперь, когда все безопасно и надежно, накину клему и включу зажигание. Замок в I положение и как положено загорелись контрольники зарядки и масла.
Первоначальный ток на катушку возбуждения генератора идет именно через эту лампу.
Завел двигатель и лампа контроля зарядки сразу погасла. Обороты на подсосе.
Если лампа контроля зарядки горит, а напряжение зарядки начинается с высоких оборотов- это неисправна лампа контроля зарядки или она слишком мала по мощности.. К примеру это светодиодная лампа.
В моем случае зарядка начинается с 800 примерно оборотов и лампа гаснет сразу.
Напряжение зарядки стабильное при ближнем и дальнем свете. Плюс с печкой, дворниками и магнитофоном 13.8В
Кому любопытно, на инжекторных классиках и 2108-2109 чаще устанавливался генератор 372.3701-03
Может кому осталось непонятным чем я тут занимался, то приложу родную схему контроля зарядки для ВАЗ 2108
И схема включения генератора 2101-2107. Можете сравнить.
А для тех, кто совсем ниче не понял, снял видео о подключении генератора 2108 на классику 2106
Подписывайтесь на обновления в группах в социальных сетях и будете в курсе самых последних материалов. Ссылки на группы ВК и ОК вы найдете вверху страницы
Скучно и есть минутка, почитайте статью почему плавают обороты двигателя. На этом надеюсь все. Заряжайтесь и не огорчайтесь.
С ув. Эдуард

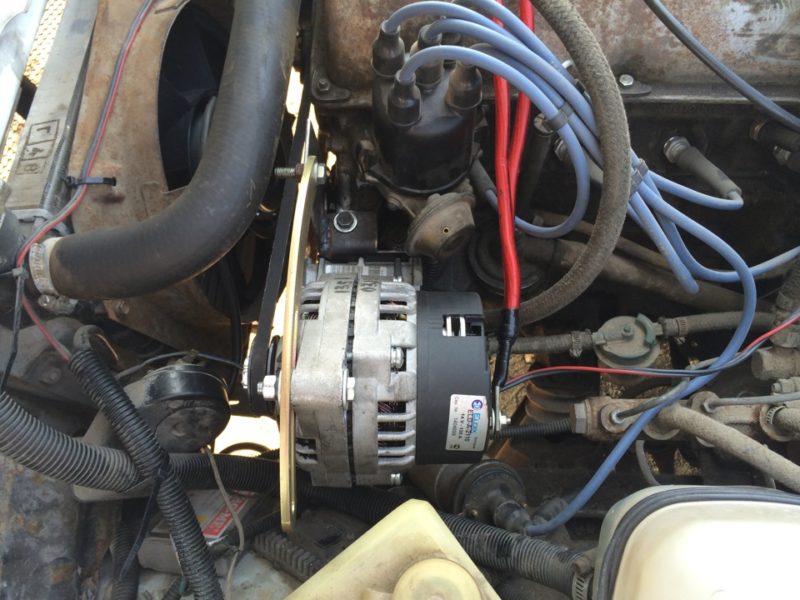

Схема подключения генератора на ВАЗ 2107 — принцип действия
Электрооборудование ВАЗ 2106 состоит из двух источников питания — генератора и аккумуляторной батареи. Принцип работы у генератора шестерки аналогичен любому другому подобному устройству. С его помощью обеспечивается питание всей электросети автомобиля. И вам обязательно нужно знать, как производится подключение генератора 2106 в бортовую электросеть.
Но самое главное — с его помощью происходит зарядка аккумуляторной батареи. От того, как работает генератор, зависит функционирование двигателя внутреннего сгорания и всего дополнительного оборудования, подключенного в электросеть.
Общая конструкция
Конструктивно выполнен он так же, как и обычный двигатель постоянного тока. Средняя часть — это статор, на котором находятся обмотки. Внутри вращается ротор, на котором также присутствует некоторое количество витков, выполняющих роль обмотки возбуждения. Питание последней производится при помощи графитовых щеток и двух контактных колец.
В передней и задней частях генератора имеется две крышки. В них смонтированы подшипники. В передней части генератора расположен шкив и крыльчатка для обдува корпуса устройства. В задней части находится выпрямительный каскад, состоящей из шести диодов. Реле регулятор напряжения находится в подкапотном пространстве.
Внутреннее устройство
Итак, нужно рассмотреть статор более детально. Он состоит из обмоток, всего их три и их соединение произведено по схеме «звезда». Как вы знаете, на выходе генераторной установки вырабатывается переменный ток. Но это ничего, если взглянуть на конструкцию статора, то можно понять, что на выходе еще и три фазы.
Схема подключения обмоток и выпрямительного блока приведена на рисунке. Ничего сложного в ней нет, даже человек, который не умеет читать электрическую схему, либо делает это с трудом, очень быстро разберется, что к чему здесь.
Стабилизация напряжения происходит при помощи реле регулятора. Он подает на обмотку возбуждения фиксированное значение напряжения. Если бы не это устройство, то скачки напряжения на выходе были бы очень большие.
В зависимости от количества оборотов, напряжение на выходе может быть в диапазоне 12..30 В. При помощи выпрямителя получается преобразовать переменное напряжение в постоянное. Выглядит выпрямительный блок как большая подкова, в которую запрессованы полупроводниковые элементы.
Снятие и замена
Сначала необходимо подготовить автомобиль к проведению ремонта. Так как осуществляются работы с электрооборудованием, обязательно отключайте аккумуляторную батарею. Причем желательно отсоединить обе клеммы, а не только минусовую. От АКБ до генератора идёт толстый провод красного цвета. Его нужно отключить. Ключом на 10 выкручиваете гайку и вытягиваете провод.
Отсоедините провода, которые идут к щеточному механизму. Выкручиваете гайку крепления генератора к верхнему кронштейну. После ослабления натяжения ремня, его нужно снять. Теперь нужно выкрутить гайку с нижнего болта.
Желательно его заблаговременно обработать проникающей смазкой. С одной стороны удерживайте болт от проворачивания при помощи ключа на «17». Вторым таким же точно ключом выкручиваете гайку.
После этого генератор ВАЗ 2106 может быть снят. Монтаж нового необходимо делать в обратном порядке. Не забывайте, что нормальная работа установки заключается в правильном натяжении ремня. Если его сильно перетянуть, то это приведет к неисправностям подшипника передней крышки.
Если же натяжение будет чересчур слабым, аккумуляторная батарея будет постоянно разряжаться. А если генератор не дает зарядку, то очень большой риск есть того, что автомобиль не заведется. Особенно это опасно в холодное время.
Что необходимо для обслуживания
Очень часто возникает такая неисправность, как чрезмерный износ подшипников. Как правило, выходит из строя тот, который находится в передней крышке. Определить поломку можно даже на слух. Громкий свист выдает его поломку. Причина того, что именно в передней крышке происходит разрушение подшипника, заключается в том, что на него воздействует очень большая нагрузка. Ведь именно с этой стороны находится ремень.
Щетки генератора 2106, изготовленные из графита, находятся в постоянном контакте с ротором. Прочность у них достаточно большая, но, несмотря на это, действие трения дает о себе знать. Следовательно, время от времени их необходимо заменять новыми. Если этого не сделать, то обмотка возбуждения не будет работать.
Питание на неё не поступает, не создается магнитное поле, которое необходима для вырабатывания электроэнергии. Случается такое, что обмотка возбуждения, либо одна из статорных, начинает «коротить» на массу. Чтобы удостовериться в этом, необходимо генератора ВАЗ 2106 полностью разобрать, после чего при помощи мультиметра осуществить прозвонку всех без исключения обмоток.
Вы должны представлять хотя бы примерно, как проверить обмотки на пробой. Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Если сопротивления нет, налицо короткое замыкание на корпус устройства.
Выход из этой ситуации выбирайте сами. Можно либо осуществить перемотку статорной обмотки, либо заменить его полностью, либо установить новый источник питания. Цена нового, конечно, немаленькая – около 3000-3500 рублей. На разборках можно приобрести и втрое дешевле, но будет ли он нормально работать?
- 1 – аккумуляторная батарея;
- 2 – генератор;
- 3 – монтажный блок;
- 4 – выключатель зажигания;
- 5 – лампа сигнализатора заряда аккумуляторной батареи, расположенная в комбинации приборов;
- 6 – вольтметр.
Обмотка статора – трехфазная, соединенная по схеме «звезда». Реле сигнализатора заряда аккумуляторной батареи подключено к выводу нулевого провода (генератор Г-222). У генератора 37.3701 лампа сигнализатора заряда соединена с выводом диодов питания обмотки возбуждения. Если после пуска двигателя лампа сигнализатора горит – в цепи генератора возникла неисправность.
Выпрямитель – мостовой схемы, состоит из шести силовых ограничительных диодов. Они запрессованы в две подковообразные алюминиевые пластины-радиаторы. На одной из пластин находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора.
Обмотка возбуждения генератора расположена на роторе. Выводы обмотки припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две медно-графитные щетки. С 1996 г. щеткодержатель конструктивно объединен с электронным интегральным регулятором напряжения и закреплен на задней крышке генератора.
Регулятор напряжения – неразборный, ремонту он не подлежит.
Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения радиопомех между выводом «плюс» и «массой» генератора подключен конденсатор емкостью 2,2 мкф, установленный на задней крышке.
Как заменить генератор ВАЗ 2101 – 2106
Предпосылкой подмены генератора является сгорание его обмоток, межвитковое замыкание, старение корпуса, что приводит к поломке его, и т. д. время от времени мощность генератора мала, и поэтому его нужно поменять.
Случаются такие ситуации, что при модернизированию собственной машины устанавливают массивные усилители и дополнительные девайсы расходующие энергию, здесь стандартного генератора мало, и его нужно поменять на новый и мощнейший.
