Как сделать центральный замок на ваз 2114

подключение центрального замка к сигнализации

решил я сделать центральный замок, блок центрального замка уже был установлен, но не был подключен соответственно колодки с проводами не было, всем управляла сигнализация, активатор был 2х проводной, но подходило к нему 5 проводов, красный, жёлтый, голубой, черный и коричневый, соответственно я его заменил на 5-ти проводной.

Теперь к установке.
Находим блок сигнализации, к нему подключена колодка проводов, на ней ищем провода, в моём случае были такие:
открытие
красный/черный нормально разомкнутый контакт
голубой/красный общий контакт
голубой/жёлтый нормально замкнутый контакт
закрытие
красный/жёлтый нормально разомкнутый контакт
серый/красный общий контакт
серый/жёлтый нормально замкнутый контакт

серый/желтый и голубой/жёлтый идут на массу, их разъединяем, изолируем, они не куда не должны идти, их обязательно разъединить.
красный/жёлтый (НО) обрезаем или отсоединяем от провода с каким он соединен у меня был соединён с розовым, и цепляем на массу.
красный/чёрный ведём на массу или можно соединить с проводом красный/жёлтый который тоже идет на массу.
серый/красный и голубой/красный отсоединяем или обрезаем от проводов с какими они соединены, это жёлтый и красный с активатора, и их соединяем с проводами от активатора серый/красный с проводом на запирание, голубой/красный на отпирание потом цепляем на блок центрального замка на 5 и 7 контакты.
красный провод цепляем в контакт 3
жёлтый провод цепляем в контакт 4
на 1 контакт цепляем розовый провод +12 или можно вывести другой провод +12 с предохранителем на 8А
на 2 контакт выводим провод на массу.
Если сигнализация настроена на закрытие/открытие при включении/отключении зажигания то нужно найти чёрный провод отходящий от колодки сигнализации, присоединить к нему провод и вести на массу.
пользовался схемами

спасибо за помощь igloo123

Центральный замок ВАЗ 2114: принцип работы, причины неисправностей и способы их устранения

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

• некорректный монтаж прибора или неправильная настройка;
• климатическое воздействие.

Возможности устранения проблем

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Установка блока управления ЦЗ на ВАЗ 2114 (#Keyless Entry System, #Lanbo)

Решил я на свою «четырку» установить китайский блок управления центральным замком (далее — БУ), просто чтобы удобнее открывать двери, особенно зимой.

Введение
Я полез в интернет за поиском информации, как люди подключают данные китайские блоки к ВАЗ и пришёл к выводу, что все устанавливают такие блоки ужасно кустарно, убирая половину проводки, добавляя какую-то свою и в итоге — всё это «успешно» не работает. Среди кустарных инструкций подключений, я наткнулся на единственную нормальную статью Soliderus , который устанавливал схожий БУ на свой Chrysler, его статья очень помогла мне. Но так как у нас суровый отечественный автопром, пришлось изобретать свою схему подключения, но обо всём по порядку.

Пожалуйста, прочитайте сначала эту статью целиком, прежде чем разбирать машину, возможно у вас не будет каких-либо комплектующих под рукой или у вас будет отсутствовать какая-либо штатная проводка.

Комплект БУ
Комплект небольшой и он полностью изображен ниже:

Так же в комплект входит инструкция на английском языке:

Теория
Перед началом установки, хочу вас предупредить о характеристиках конкретно моей машины ВАЗ 2114 (2006 года выпуска, комплектация «Люкс», проводка под торпедой нумеруется как «ВАЗ 2115-…»), так как сам, на личном опыте, видел «четырки» и «пятнашки» одного года выпуска, одной комплектации, но с абсолютно разной проводкой (предположу, что это происходило из-за разных поставок проводки на конвейер).

После просмотра информации в интернете, я пришёл к выводу, что подавляющее число людей устанавливают БУ по не правильной схеме «D», из инструкции, которая не подойдет к семейству «Самар» (ВАЗ 2108/09/99/13/14/15), так как открытием и закрытием дверей (а точнее подача сигнала на БУБД (Блок Управления Блокировкой Дверей)) в Самарах управляет «минус», а по схеме «D» — управление происходит подачей «плюса» на БУБД. Как я выяснил, такая схема работает только при удалении штатного БУБД и работает БУ через раз и работает только одна кнопка на ключе управления. В моём случае, при подключении схемы «D» (попробовал подключить вместе с БУБД) — я спалил несколько предохранителей и начал искать другой метод подключения.

Нужная, рабочая нам схема — это схема «C»

По этой схеме, наш БУ будет подавать сигнал «минус» на БУБД и всё будет работает штатно, без удаления самого БУБД.

Установка
Для начала, я определил какие провода в колодке БУ мне нужны, а какие нет.
Мне оказались не нужны:
— зелёный провод — доводчик стёкол;
— синий провод — открытие багажника;
— розовый провод — сирена (сирена была, но просто не захотел её ставить);
Так же не нужны оранжевый и оранжево-чёрный провода, так как по схеме «C» — они не нужны.

У нас остаются:
— красный — «плюс» 12v на аккумулятор;
— чёрный — «минус» 12v (я подключил минус на кузов, так как БУ не требует обязательного питания минуса от аккумулятора);
— жёлтый и жёлто-чёрный — подключаем к минусу (я подключил их к основному минусу и все 3 провода на кузов);
— 2 коричневых — подают плюс на кнопку аварийной сигнализации (некоторые люди подключают их к габаритам);
— белый — по нему подаётся минус на закрытие;
— бело-чёрный — по нему подаётся минус на открытие.

БУ установил на саморезы, на нижнюю пластиковую часть панели (левее рычага регулировки высоты руля, рядом с ручкой открытия капота), впрочем вы можете установить как вам удобно.

Плюс я запихнул в кембрик и провёл его через резинку корректора фар, проделав маленькую дырку шилом (более удобного места, без сверления, я во всей машине не нашёл):

Под капотом подключил плюс прямо на штатную клему, закрутив болтом на «10»:

Начал подключать аварийку. Начитался в интернете, что нужно разбирать кнопку аварийки, что-то паять, что-то замыкать и вообще оказывается эта круглая кнопка мешает нормально рулить и везде показывают как её переделать. Вообщем полной распиновки кнопки я не нашёл, с помощью общей схемы электрики и научным «методом тыка» я выяснил что:
— голубо-чёрный провод — левый поворот;
— голубой провод — правый поворот

Два коричневых провода я опять же запихнул в кембрик и подвёл к колодке кнопки аварийки, вытащил голубо-чёрный и голубой провода из колодки, с помощью маленького шила и «чьей-то матери», и припаял коричневые провода прямо на клемы «мама», так как не хотел отрезать заводские клемы (олова нужно не много, потому что если его будет много — клемы обратно в колодку не залезут):

Снятие БУБД оказалось не простой задачей, он находится выше ручки открытия капота, почти под торпедой, вообщем в не самом удобном месте.
У меня установлен БУБД 21093-6512010-03 НПО Итэлма.

Такой БУБД устанавливался на все Самары II (ВАЗ 2113/14/15), на счёт Самар I (ВАЗ 2108/09/99) не уверен, проверьте такой же ли БУБД на вашей машине, ибо распиновка может отличаться.
Нужные нам провода в колодке БУБД:
— коричневый — закрытие дверей;
— синий — открытие дверей
По аналогии с аварийкой, припаял провода к клемам по схеме:
— коричневый от БУБД с белым от БУ;
— синий от БУБД с бело-чёрным от БУ

Теперь самое интересное — водительская дверь.
Снимаем обшивку двери, снимаем чёрные «пыльники» изнутри.
Тут несколько вариантов:

Вариант 1) У вас в водительской двери стоит некий «микровыключатель», который при открытии водительской двери ключём, подаёт сигнал на БУБД и он открывает остальные двери (по другому такой выключатель называют — центральным замком, так как без такого выключателя пришлось бы закрывать каждую дверь отдельно). В двери отсутствует электромотор водительской двери. Так же в водительской двери присутствует колодка с двумя проводами: один красный, другой жёлтый (такие же колодки 100% находятся в остальных 3 дверях машины) они подают питание на электромотор, которые открывают/закрывают замок двери.

Вариант 2) Всё тоже самое что в 1 пункте, но отсутствует колодка с красным и жёлтым проводом (очень частая ситуация, особенно если комплектация не «Люкс»). В таком случае нужно тянуть эти провода от БУБД в водительскую дверь (Схема системы блокировки замков дверей будет ниже).

Вариант 3) У вас установлена/была установлена не штатная сигнализация и теперь у вас в водительской двери проводов больше чем во всей машине. Тут я не могу вам ничего подсказать, так как сам не устанавливал не штатную сигнализацию в Самары, попробуйте разобраться с помощью схемы системы блокировки замков дверей.

Здесь изображена не изменённая, заводская «Схема системы блокировки замков дверей» автомобилей ВАЗ 2114/15 (может совпадать с ВАЗ 2109/99):

У нас первый вариант развития событий, а значит необходимо сначала снять «микровыключатель».

Как его снять подробно указано тут. Лично я снимал его крестовой «насадкой на отвёртку».

Далее нам нужно купить так называемый «актуатор» (электромотор (он же — моторедуктор, он же — активатор двери) с контактной группой, то есть, он будет выполнять не только роль электромотора, но и роль микровыключателя сразу). Я не стал «изобретать велосипед» и ставить какие-то непонятные актуаторы с непонятных сигнализаций, которые продаются не во всех автозапчастях, для которых нужно сверлить отверстия в двери, я просто купил штатный актуатор под номером: 21093-6512110-01, у него уже присутствуют все провода и нужные колодки, ничего паять и сверлить не придётся:

Можно поставить и обычный 2-х контактный электромотор, с двумя проводами 21093-6512210-01, который ставится в пассажирские двери:

Но в таком случае вы сможете открывать двери только с ключа БУ, через водительский замок открыть можно будет только водительскую дверь (3 пассажирских не откроются), потому что в нём нет встроенного микровыключателя, как в актуаторе 21093-6512110-01, который даёт обратный сигнал на БУБД (собственно из-за встроенного микровыключателя он и называется — актуатор, это и есть его главное отличие от обычного электромотора).

Так же нужно купить тягу замка водительской двери, я такой в продаже не нашёл, поэтому купил несколько ремкомплектов тяг замка двери и несколько втулок тяг двери, в итоге получилась почти родная тяга (копировал длинну и изгиб с тяги замка двери переднего пассажира), даже с возможностью отригулировать длину тяги:

Так же нужно купить длинные саморезы, чтобы зафиксировать актуатор в двери. Примерно так это выглядит в собранном состоянии:

Что же всё работает, но в таком состоянии машина будет закрывать все двери только с ключа БУ, актуатор будет сильно упираться, если вы будете открывать водительскую дверь с обычного ключа, он откроет дверь, но сразу её закроет, потому что БУБД даёт команду закрыть двери. Так дверь без проблем сможет открытся пару раз, на экстренные случаи.

И тут можно было бы закончить статью… Но, тут я подумал, и решил, что я хочу сохранить и функционал БУ, и на всякий случай сохранить штатный функционал центрального замка (чтобы все двери открывались с ключа).

Я без пайки, дополнил 3-х контактную колодку так, чтобы можно было прерывать постоянный минус (чёрный провод):

Теперь в одном положении выключателя, работает только БУ, в другом положении выключателя, работает только центральный замок, при этом ничего не перемыкает и всё работает. Переключатель я провёл вместе с кнопками стеклоподъёмника в «вещевой карман» двери.

Разместил и подсоединил лампочку, которая, внимание — мигает. Подключается этот светодиод в отдельный маленький разъём красного цвета на БУ, мигает, когда БУ в «закрытом» состоянии.

Итог
Таким не хитрым образом, мы установили китайский блок управления центральным замком, не разрезав ни единого заводского провода и не просверлив ни одной лишней дырки в кузове.

P.S. — за 3 месяца эксплуатации ничего не сгорело, не расплавилось и не взорвалось. БУ не разряжает аккумулятор, так как это не сигнализация и у него нет постоянной связи с брелком, единственный источник потребления — лампочка. Ключ БУ срабатывает при относительной близости с машиной, антенна у БУ не большая и ловит сигнал в разных местах на расстоянии от 5 до 20 метров.

Цена вопроса:
— БУ: 900 рублей
— Актуатор: 390 рублей
— Ремкомплект тяги двери: 108 рублей (2 комплекта)
— Втулка тяги двери: 40 рублей (2 шт.)

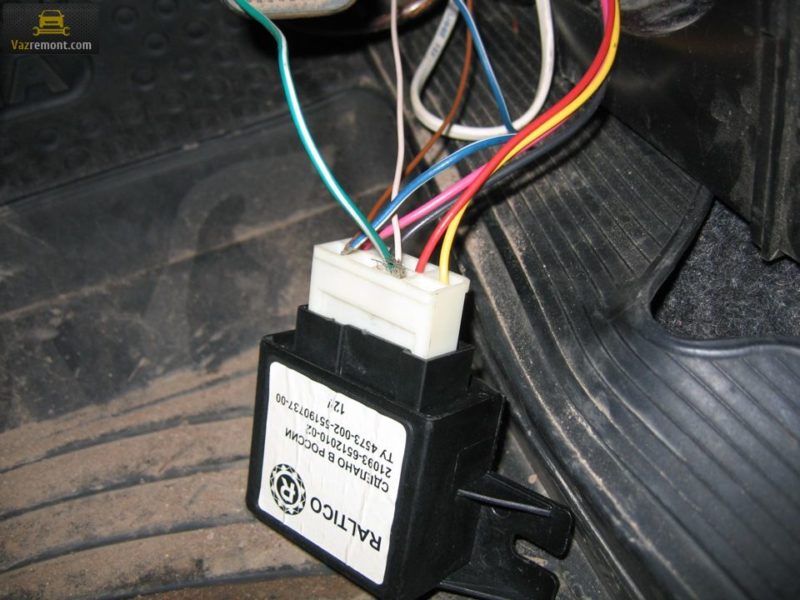

Как функционирует и где находится центральный замок на ВАЗ 2114?

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему.

Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

1. Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
2. Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Запирающие контакты – это клеммы 5-6. Две крайние клеммы отвечают за отпирание. Что верно не только для модели 2114, но и вообще для блоков БУБД «девятого» семейства.

В инструкциях к сигналкам обычно не сказано, что перед выполнением установки нужно будет купить дополнительные детали. К ним относятся:

1. Диоды 1N4001 (2-3 шт.) – рассчитаны на силу тока до одного Ампера;
2. 1N5401 (1 шт.) – трехамперный диод;
3. Для установки любой автосигнализации, не имеющей раздельных выходов на поворотники, надо приобретать два силовых диода (4-5 Ампер).

Последнее, как вы догадываетесь, не относится к системе Starline A91. И это – большая удача.

Устанавливая любую систему Старлайн, на детали обычно тратят меньше 100 рублей.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
2. Выше речь шла о диоде 1N5401;
3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Сигналка Starline A91 Dialog снабжена набором входов, соединяемых с концевиками дверей, багажника и капота. Вам нужен один из них – это шнур «17» из разъема X3. На схеме он обозначен, как «сине-черный».

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя.

В завершении вы сделаете подключения:

• «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
• Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15.

Дальше, если нужен автозапуск, то:

1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
2. «Красный» провод, идущий из замка зажигания, разрывают;
3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Автомобиль ВАЗ 2114 снабжается механической КПП. Можно установить сигнализацию, не выполняя действия из списка. А в ином случае петлю размыкают обязательно. Смысл здесь не только в следовании инструкции, но и в безопасности.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
2. Внутренняя антенна блока должна содержать столько же витков любого провода;
3. Обе антенны объединяются в контур, размыкаемый контактами реле.
