Как разобрать проектор

Как почистить проектор

Вопрос о том, как почистить проектор является более чем актуальным для всех, кто регулярно использует подобную технику. Со временем на внутренних деталях и платах устройства скапливается пыль, на линзах образуется налет. Все это ухудшает качество изображения, приводит к перегреву устройства и в совсем запущенных случаях может стать причиной выхода техники из строя. Отсюда можно сделать вывод: регулярная чистка просто необходима, если вы хотите, чтобы устройство служило вам верой и правдой длительное время. Однако дело это не такое уж и простое, но при соблюдении всех мер безопасности чистка пройдет успешно.

Видео

Чистка проектора на примере HitachiCPx430

Итак, если вы хотите узнать, как почистить проектор, то знайте, что в первую очередь необходима чистка фильтра. Как правило, она производится простым путем. И уже после обслуживания фильтра следует переходить к глубокой чистке со снятием крышки, лампового модуля и линз. Далее мы расскажем о том, как произвести очистку, чтобы не повредить девайс.

Чистка фильтра проектора

Фильтр проектора выглядит примерно так

Итак, чистка фильтра проектора осуществляется с разной периодичностью, которая зависит от:

• запыленности помещения,
• интенсивности использования устройства,
• его месторасположения.

Состояние фильтра на большинстве моделей можно проверить визуально. Располагается он, как правило, сразу за вентиляционной решеткой устройства. С выемкой фильтра тоже не должно возникать проблем – на некоторых моделях он устанавливается в специальную выемную рамку, в других же извлекается при снятии с защелок обрешетки.

Чаще всего фильтр скрывается за вентиляционной решеткой проектора

Полноценная чистка фильтра проектора осуществляется при помощи бытовых моющих средств и баллончика со сжатым воздухом. Для начала «продуйте» фильтр сжаты воздухом. Если такой возможности у вас нет, то можете просто хорошенько «вытряхнуть» фильтр, освободив его от крупных частей пыли. Также можно пропылесосить его, соблюдая осторожность. Затем промойте фильтр проточной водой и постирайте его с моющем средством. Будьте осторожны, чтобы не повредить ткань фильтра! Затем высушите его и поместить обратно в устройство. Кстати, фильтр никак не влияет на яркость светового элемента проектора, и если изображение потускнело, то лучшим решением будет купить качественные лампы для проектора с последующей их заменой. О процессе замены лампы можно прочитать в других наших статьях.

Как почистить проектор, не оставив повреждений

Одна из основных составляющих чистки – обслуживание линзы

С помощью следующей таблицы вы сможете узнать, как почистить проектор, не оставив внутренних повреждений. Подготовьте все, что необходимо:

• чистящее средство для оптики,
• салфетки для стекла,
• мягкие кисти,
• баллон со сжатым воздухом,
• набор отверток.

Этап	Действия
Предварительная очистка	Очистите корпус устройства снаружи при помощи салфетки. Продуйте все доступные полости сжатым воздухом. Это позволит разрыхлить пыль.
Снятие крышки и очистка платы	Очистите все щели мягкой кистью, протрите линзу снаружи специальной ветошью с чистящим средством. Затем открутите крепеж и снимите крышку. Смахните кистью пыль с платы и продуйте ее сжатым воздухом. Затем очень осторожно протрите плату спиртосодержащим раствором и безворсовой салфеткой.
Обработка линз и лампового блока	Извлеките ламповый блок и линзы. Обработайте их сжатым воздухом. Затем приступайте к очистке со всех сторон с помощью салфетки и средства. Не оставляйте отпечатков пальцев на линзе и лампе. При необходимости замените лампы. Лампы для проектора Epson и других устройств представлены в нашем магазине.
Обратная сборка	Соберите проектор в изначальное состояние и запустите его.
Первый пуск	Первое время может осуществляться неявный запах паленого. Если он не исчезает, значит чистку нужно повторить.

Обмахните крупную пыль с внутренней платы проектора, а затем продуйте сжатым воздухом

Наши товары
Информация о продуктах

• О наших лампах
• Самостоятельная установка

Наша компания
Кто может получить скидку

Дилеры
Государственные учреждения
Образовательные учреждения

127287 , г.Москва , ул. 2-я Хуторская, д.38А, стр.1, офис 319-8

Техническая поддержка:
+7 499 346-65-87

Наш электронный адрес: info@prolampshop.ru

Мы используем файлы cookie, чтобы улучшить работу и повысить эффективность сайта.
Продолжая пользование данным сайтом, вы соглашаетесь с использованием файлов cookie.

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности. Подробнее.

ООО «Карант» (далее – «Карант») собирает информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, оформляете заявку (или совершаете покупку), участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и данные по кредитной карте. «Карант» является единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа. Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Также я разрешаю «Карант» в целях информирования о товарах, работах, услугах осуществлять обработку вышеперечисленных персональных данных и направлять на указанный мною адрес электронной почты и/или на номер мобильного телефона рекламу и информацию о товарах, работах, услугах «Карант» и ее партнеров. Согласие может быть отозвано мною в любой момент путем направления письменного уведомления по адресу «Карант»

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности. Подробнее.

ООО «Карант» (далее – «Карант») собирает информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, оформляете заявку (или совершаете покупку), участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и данные по кредитной карте. «Карант» является единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа. Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Также я разрешаю «Карант» в целях информирования о товарах, работах, услугах осуществлять обработку вышеперечисленных персональных данных и направлять на указанный мною адрес электронной почты и/или на номер мобильного телефона рекламу и информацию о товарах, работах, услугах «Карант» и ее партнеров. Согласие может быть отозвано мною в любой момент путем направления письменного уведомления по адресу «Карант»

Чистка проектора от пыли: этапы и советы

Если оборудование долго не обслуживать, на его линзах скапливается слой пыли. Чем толще слой, тем ниже яркость и резкость изображения. Чистка линзы проектора и его внутренней части обеспечит высокое качество передаваемой картинки, а еще предотвратит поломки и дорогостоящий ремонт устройства.

Чистка проектора: подготовительные шаги

Для того чтобы провести работу безопасно, не повредив оборудование, нужно придерживаться нескольких рекомендаций:

За полчаса до чистки отключить технику, вынуть электрокабель из розетки. Не стоит протирать корпус влажной тканью, если кабель включен – подобная неосторожность может привести к замыканию или серьезным ожогам.

Для удаления грязи с внешней части можно использовать пылесос и влажную тряпку.

Как почистить проектор пылесосом:

1. установить самый слабый режим;
2. поднести щетку пылесоса к вентиляционной решетке проектора;
3. аккуратно зафиксировать и плавно перевести в режим максимальной тяги.

Важно убрать толстый пыльный слой. Остальное можно дочистить без пылесоса – провести влажной тканью по корпусу. Тряпка не должна быть мокрой. Если вода попадет в вентиляционное отверстие, техника рискует выйти из строя.

Если немного воды просочилось внутрь, нужно оставить проектор в выключенном состоянии и подождать, пока влага высохнет. Обычно достаточно нескольких часов в теплой вентилируемой комнате. После того как высохнет вся влага, оборудование можно подключать к электросети.

Если чистка проектора прошла неаккуратно и внутрь попало много воды, следует отнести технику в сервисный центр. Мастера проведут обслуживание платно, даже если срок гарантии не вышел.

После подготовительных работ можно приступать к чистке внутренней части. Ниже мы расскажем, как самостоятельно почистить проектор от пыли. Процесс легкий и быстрый, но требует аккуратности. Важно убрать мусор и протереть объектив, не оставив на нем царапин.

Пошаговая чистка проектора от пыли

Если выполнить работу правильно, получится увеличить срок эксплуатации лампы и самого устройства. Сперва нужно взять: салфетку из микрофибры, профессиональный раствор для обработки линзы, баллон сжатого воздуха и ткань.

Как чистить проектор от пыли и мусора:

Выключить и снять оборудование со стены.

Во время работы линзы нагреваются, из-за этого становятся более хрупкими, их легче повредить. Лучше оставить устройство охлаждаться на несколько часов. Холодные линзы легче переносят процесс очищения.

Наиболее эффективный способ аккуратно и правильно раскрыть корпус – посмотреть руководство пользователя. Инструкция подскажет, где расположены кнопки и защелки.

Очистить сжатым воздухом.

На близком расстоянии поток сжатого воздуха может повредить детали. Баллон стоит держать на удалении в 7-10 см от поверхности оборудования, выпускать воздух короткими очередями. Баллоном удобно счищать пыль с вентилятора, в уголках и между элементами корпуса.

Убрать следы грязи.

Важно, чтобы пылевой мусор повторно не осел внутри проектора. Для этого грязные следы стоит протереть чистой салфеткой. Ворсинки соберут мельчайшие частицы мусора и подготовят устройство к влажной уборке.

Чистка проектора снаружи.

Внешнюю часть нужно протереть смоченной в воде и отжатой тканью. Влажный материал быстро соберет остатки пыли на корпусе и вентиляционных отверстиях.

Чистка линзы раствором.

Заниматься объективом следует после того, как внутренняя и внешняя части станут чистыми. Сначала снять крышку объектива, затем на салфетку нанести раствор для обработки и протереть линзы. Как только средство высохнет, можно закрывать крышку объектива.

Обслуживание проекторов

Мы расписали, как почистить линзу проектора и удалить лишнюю грязь – работы достаточно простые. Для того чтобы реже проводить обслуживание, нужно предупредить попадание мусора внутрь оборудования.

Как это сделать:

Сохранять чистоту вентилятора.

Вентилятор предупреждает перегрев техники, уменьшает тепловое воздействие лампы. Пыльный налет на нем вызовет перегревание, поэтому следует проверять вентиляционные отверстия перед каждым включением. Скопилась пыль – нужно вытереть влажной тряпкой.

Крышка уберегает объектив от повреждений и скопления мусора вокруг линз. Надевать ее следует после выключения устройства, а также при транспортировке.

Использовать очистители воздуха.

Скопления твердых частиц проникают внутрь и засоряют технику. Если поблизости поставить очиститель, распыленное средство будет нейтрализовать частицы и создаст дополнительную защиту.

Обслуживание проекторов нужно проводить периодически, чтобы избежать засора и продлить срок службы оборудования. И на будущее, чтобы не заморачиваться с чисткой, рекомендую в следующий раз купить проектор, который использует герметичный модуль для сохранности матрицы от пыли. Вы можете об почитать в нашем руководстве по выбору проектора или спрасить специалиста.

Форумы на DIYProjector.info: Как Разобрать Проектор Viewsonic 6531W? — Форумы на DIYProjector.info

Вход
Новый пользователь? Регистрация Помощь

• Теория
• Обсуждения
• Пользователи
• Галерея
• Правила форума

• Форумы на DIYProjector.info
• >LCD проектор своими руками
• >Модификация и ремонт фирменных проекторов

• Просмотр новых публикаций

• Вы не можете создать новую тему
• Вы не можете ответить в тему

Как Разобрать Проектор Viewsonic 6531W?

#1 XPert256

• Активный участник
•

• Группа: Постояные пользователи —>
• Сообщений: 101
• Регистрация: 23 Август 07
• Откуда: Одесса

Отправлено 26 Сентябрь 2011 — 15:34

Ребята, купил проектор Viewsonic 6531w и через пару недель начал замечать на экране на темных фонах светлое пятно почти в центре экрана. Если посмотреть в объектив, видно что внутри объектива, на линзе прилипла пылинка в виде тоненького волоска длинной миллиметра 3-4. Там есть и много другой мелкой пыли, но на экране ее не видно. Естественно, мне захотелось убрать эту пылинку — попытался сегодня разобрать проектор, но не получилось /> Если вытянуть ламповый блок и открутить все болты, то верхняя часть корпуса начинает сниматься, но она упирается в объектив, который торчит из корпуса на несколько миллиметров. Вот рисунок, красной линией показана граница между верхней и нижней частями корпуса, и место, в котором объектив блокирует снятие верхней части корпуса.

Может кто нибудь знает как его разобрать? И стоит ли это делать? Или как тогда убрать эту пылинку?

Сообщение отредактировал XPert256: 26 Сентябрь 2011 — 15:39

#2 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 28 Февраль 2012 — 23:03

У меня тот же вопрос. Удалось ли разобрать проектор?

#3 gabaz

• Группа: Постояные пользователи —>
• Сообщений: 180
• Регистрация: 07 Февраль 12
• Откуда: спб

Отправлено 06 Март 2012 — 11:46

Попробуйте стянуть пластиковое кольцо с объектива, которым фокус ловится

#4 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 06 Март 2012 — 12:09

gabaz (06 Март 2012 — 11:46) писал:

Попробуйте стянуть пластиковое кольцо с объектива, которым фокус ловится

Спасибо! Только бы ещё знать, как это сделать

#5 gabaz

• Группа: Постояные пользователи —>
• Сообщений: 180
• Регистрация: 07 Февраль 12
• Откуда: спб

Отправлено 07 Март 2012 — 09:17

Да просто потянуть на себя />

#6 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 07 Март 2012 — 10:21

gabaz (07 Март 2012 — 09:17) писал:

Да просто потянуть на себя />

да я пробовал так поступить — бесполезно, а уж слишком сильно тянеть не хочется, боюсь сломать.

#7 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 12 Декабрь 2013 — 01:02

Прошу прощения за поднятие темы, но, может, кто-нибудь теперь сможет помочь.

#8 XPert256

• Создатель темы
• Активный участник
•

• Группа: Постояные пользователи —>
• Сообщений: 101
• Регистрация: 23 Август 07
• Откуда: Одесса

Отправлено 23 Декабрь 2013 — 19:26

Итак господа, за два года проектор порядком поднабрался пыли — экран на темных сценах весь в пятнах, смотреть можно, но неприятно. И так как ответа на поставленный вопрос мне найти так и не удалось, то, было решено идти до конца. А именно: во что бы то ни стало разобрать этот чертов проектор (тем более, что, официальной гарантии у меня на него никогда не было).

За вчерашний вечер полностью изуродовал пластиковую воронку, которая находится между объективом и кольцом фокусировки — пытался ее вытянуть. Маникюрными ножницами повыщербливал в ней несколько дырок, с целью подковырнуть ее. Но, после очередных пары часов, процесс принял неожиданный оборот, и оказалось что подковыривать лучше не воронку, а само кольцо фокусировки. После, примерно, еще полу часа ковыряний, все таки удалось снять это гребанное кольцо, которое, как оказалось, пристегнуто к «воронке» с помощью трех маленьких защелок. Методом визуально осмотра было установлено, что, данные защелки не предназначены для сервисного обслуживания проектора, и не рассчитаны на проведения разборки проектора по вышеописанному методу. Т.к. при подобном способе безнадежно теряется товарный вид изделия и значительно возрастает риск повреждения устройства (скажу по секрету, что, в процессе «выковыривания», объектив подвергался таким нагрузкам и манипуляциям, что я уже думал «3,14зд@ проектору»).

Дальнейшие попытки разобрать проектор, также оказались безуспешными, т.к. «воронка» все еще была закреплена на объективе, и по прежнему не позволяла снять верхнюю крышку. Но, в процессе дальнейших попыток снять воронку методом «контролируемой деформации», а именно путем сдавливания и скручивания, оказалось, что воронка зафиксирована на объективе с помощью, опять же, трех крошечных защелок, и освобождается простым поворотом против часовой стрелки «до щелчка».

Таким образом, в результате экспериментальных действий, было установлено, что, кольцо фокусировки просто одето и защелкнуто на объективе. Т.е. что бы его снять, кольцо фокусировки нужно покрутить против часовой стрелки до упора и приложить небольшое усилие в том же направлении, пока не раздастся щелчек. После чего, кольцо вместе с воронкой просто вытягивается.

Сообщение отредактировал XPert256: 23 Декабрь 2013 — 19:30

#9 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 23 Декабрь 2013 — 20:50

XPert256 (23 Декабрь 2013 — 19:26) писал:

Таким образом, в результате экспериментальных действий, было установлено, что, кольцо фокусировки просто одето и защелкнуто на объективе. Т.е. что бы его снять, кольцо фокусировки нужно покрутить против часовой стрелки до упора и приложить небольшое усилие в том же направлении, пока не раздастся щелчек. После чего, кольцо вместе с воронкой просто вытягивается.

Вот спасибо! Напишите, пожалуйста, что в итоге пришлось сделать, чтобы избавиться от «белых пятен». Где именно протереть или продуть?

Добавлено:
Всё, разобрался. Оказалось, что корпус разбирать и вынимать лампу было не нужно. Достаточно отщелкнуть кольцо фокусировки, а за ним снять объектив, который крепится на четыре винта. После этого сдуть пыль с маленького прямоугольного зеркальца.

#10 XPert256

• Создатель темы
• Активный участник
•

• Группа: Постояные пользователи —>
• Сообщений: 101
• Регистрация: 23 Август 07
• Откуда: Одесса

Отправлено 24 Декабрь 2013 — 12:05

justified, а знаете в чем самый прикол? В том, что, я так подозреваю, на всех остальных проекторах, в том числе и других марок, кольцо фокусировки, скорее всего, снимается точно таким же способом. И здесь полно народу, которые уже разобрали сотни проекторов, но никто из них даже не заикнулся, о порядке разборки знакомых им моделей проекторов. А знаете почему? Потому что на этом форуме, в основном сидят люди, работа которых так или иначе связана с проекционной техникой. Т.е. это уже больше профессиональный форум тех же мастеров сервис-центров, чем форум самоделкиных. И, естественно, они не заинтересованы в том, что бы делиться информацией, т.к. сервис центры берут достаточно приличные деньги за чистку проектора от пыли, и им не нужно, что бы проектор можно было почистить самому. А некоторые еще и дают советы, типа «просто потянуть на себя», и даже не стесняются смайлик ставить.

#11 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 24 Декабрь 2013 — 12:29

Хех, ну, так далеко в предположениях я бы, наверное не стал заходить, но факт остается фактом: я перерыл кучу наших и зарубежных сайтов, чтобы узнать как снять это колечко и ничего не нашел.

Так что ещё раз спасибо вам! Вчера, впервые за пару лет, мне наконец-то удалось поглядеть фильм без этих надоевших белых пятен.

#12 XPert256

• Создатель темы
• Активный участник
•

• Группа: Постояные пользователи —>
• Сообщений: 101
• Регистрация: 23 Август 07
• Откуда: Одесса

Отправлено 24 Декабрь 2013 — 17:58

justified (24 Декабрь 2013 — 12:29) писал:

Хех, ну, так далеко в предположениях я бы, наверное не стал заходить.

Да, на первый взгляд может показаться что я строю слишком сложные и не здоровые логические конструкции, если бы не личный опыт: годика 3-4 назад мне нужно было построить простенькую систему видео наблюдения. На тематических сайтах нашлась куча статей, в который в общих чертах расписывалось что к чему. Но, когда дошло до конкретики, и я начал активно задавать вопросы на форумах, то, пока вопросы были в стиле «какую модель такого то устройства купить для таких то целей» — была масса ответов с советами. Но когда я захотел сэкономить 200$, и вместо того, что бы покупать пассивные передатчики видеосигнала по витой паре — решил спаять их самостоятельно (там схема копеечная, но готовое изделие продавали раз в 10 дороже себестоимости), и начал спрашивать схемы у людей у которых они точно были, и которые на форумах их активно обсуждали — меня вежливо послали (в магазин).

В принципе, оно понятно, всем нужно что то кушать, но, если ты, допустим, таксист, то, одно дело когда тебя просят подвезти куда то бесплатно, и совсем другое дело, когда у тебя спрашивают «как проехать туда то».

#13 justified

• Участник

• Группа: Начинающие —>
• Сообщений: 7
• Регистрация: 28 Февраль 12
• Откуда: Орел

Отправлено 24 Декабрь 2013 — 21:44

Интересный опыт у вас, возможно, вы и правы!

Как разобрать и почистить DLP проектор Acer DNX0811 от пыли

Дело было так – в школу закупили проекторы по национальному проекту «Образование». Прошло полгода активной работы и DLP проектор Acer DNX0811 начал мигать спустя 15 минут после включения. Решили сдать поставщику по гарантии, но из сервисного центра получили отказ в ремонте с формулировкой – пыль препятствует ремонту и нормальной работе аппарата. При этом за чистку от пыли захотели целых 3000 руб. Было принято решение чистить самим. Для этого нам понадобится на выбор – либо пневматический очиститель, либо воздушный компрессор и, собственно, сам DLP проектор Acer DNX0811.

Разборка проектора

Сначала поднимаем крышку и откручиваем два винта, удерживающих лампу проектора. Вынимаем лампу вверх.

Видим достаточный слой пыли на лопастях вентилятора и внутри на стенках.

И даром, что проектор висел под потолком. Видимо пыль поднимается вверх замечательно.

Далее откручиваем еще один болтик верхней крышки.

Переворачиваем проектор и откручиваем пять саморезов на дне проектора.

Внимание шлейф!

Приподнимаем верхнюю крышку – осторожно, она связана с сигнальной платой шлейфом.

Аккуратно отсоединяем шлейф от платы.

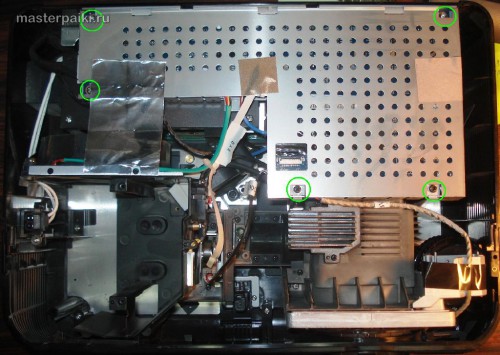

Под крышкой видим сигнальную плату, закрытую экранирующей накладкой. Откручиваем винты, удерживающие экран и плату проектора.

Отсоединяем шлейфы от сигнальной платы проектора и снимаем ее.

Ниже видим платы блока питания и блока поджига лампы. Чтобы снять инвертор лампы проектора, откручиваем винты. Если посмотреть на блок оптики – видна заглушка на двух винтах в виде рассеивающего тепло радиатора.

Блок инвертора лампы проектора показан на фото.

Чтобы снять блок питания проектора, нужно также открутить винты и снять шлейфы.

Обратите внимание на внешний вид терморезистора, который прикреплен к стенке, за которой находится горячая лампа. Он предохраняет лампу от перегрева. По логике, как раз он и гасит подсветку проектора при достижении критической температуры лампой. В свою очередь лампа может перегреваться из-за наличия пыли на отражающих стенках внутри нее и на внутренних стенках проектора.

Мы знаем, что пыль ложится тонким теплоизолирующим слоем. Достаточно ухудшиться теплообмену процентов на 10 и могут начаться такие проблемы. Конечно же это утверждение справедливо не для всех проекторов, но получается, что DLP проектор Acer DNX0811 имеет малый запас по превышению терморежима.

Чистка от пыли

Исходя из этого – вывод один – чистить от пыли тщательно. Начнем с чистки оптики.

Далее продуваем внутренние стенки лампы.

Вот так выглядят внутренности проектора после чистки.

Кстати, для продувки я использовал компрессор MetaboClassicAir 255 и продувочный пистолет. Вообще говоря, компрессор хороший, но шумный зараза и вибраций по полу много дает. В общем, рядом с работающими винчестерами лучше не ставить.

Удачных ремонтов. Мастер Пайки.
