Как сделать прозрачную штриховку в autocad.
Частенько поступают вопросы как добавить прозрачность к штриховке или как сделать прозрачную заливку в автокаде. Про прозрачность слоев и ссылок я уже писал, давайте рассмотрим прозрачность штриховки и заливки.
Для начала создадим объект, который будем заштриховывать и кнопкой или командой _hatch войдем в настройки штриховки.
В окне настроек, для наглядности, укажем тип штриховки — SOLID и выберем красный цвет. Обратите внимание на параметр прозрачность во второй колонке. Именно он отвечает за прозрачность штриховки или заливки.
Вы можете выбрать значение от 0 (прозрачность отсутствует) до 90 (прозрачность максимальная). Также данное значение для всех вновь создаваемых штриховок можно задать с помощью системной переменной HPTRANSPARENCY.
Далее мы выбираем объект для штриховки и нажимаем окей.
На рисунке ниже, для примера, я сделал несколько прямоугольников с разным значением прозрачности:
Значение прозрачности для конкретной штриховки так же можно задавать или изменять в панели свойств:
Вот, собственно, и весь процесс.
Оцените пожалуйста статью:
1 оценок.
Как создать прозрачную заливку/штриховку ?
Форумы CADUser → Autodesk → AutoCAD → Как создать прозрачную заливку/штриховку ?
Страницы 1
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения 18
#1 Тема от Андрей 19 февраля 2002г. 13:17:08
Тема: Как создать прозрачную заливку/штриховку ?
Необходимо сделать заливку любого контура прозрачной.
Такая задача возникает, когда для проектирования используется растровая подложка (картографический планшет масштаба 1:2000) и нет смысла заниматься рутинной оцифоровкой информации, которая может находится и в растровом виде, например горизонтали, которые должны быть видны на экране и при выводе на печать.
#2 Ответ от ShaggyDoc 19 февраля 2002г. 15:48:52
Re: Как создать прозрачную заливку/штриховку ?
Прозрачной заливки в Автокаде нет. Вообще есть только штриховки. Достаточно редкая штриховка «просвечивает». Или вообще не штриховать, кто же заставляет.
#3 Ответ от VH 19 февраля 2002г. 17:04:46
Re: Как создать прозрачную заливку/штриховку ?
Положите растр «ниже» всех объектов с помощью DrawOrder и рисуйте поверх.
#4 Ответ от Алексей Ишмяков 19 февраля 2002г. 17:31:58
- Алексей Ишмяков
- Восстановленный участник
- На форуме с 15 октября 2001г.
- Сообщений: 896
- Спасибо: 0
Re: Как создать прозрачную заливку/штриховку ?
Здесь два вопроса:
1. есть ли вообще прозрачная векторная заливка/штриховка в
ACAD? Ответ: нет
2. как работать с растровой подложкой в ACAD прокладывая штриховку или вектора по растровым контурам подложки?
Ответ:
— попробуйте использовать свойство условной «прозрачности» растра Transparensy (последнее в списке свойств), если подоснова цветная можно использовать настройки отображения растра (яркость/контрастность/слияние с фоном)
Не забудьте про Display Order!
— еще более оптимально использовать Raster Desk последней версии. Обработка растра инструментами: Раздели по цвету, затем Векторизуй контур. Это практически автоматизирует ваш труд.
#5 Ответ от Arkady 14 июня 2002г. 12:38:36
Re: Как создать прозрачную заливку/штриховку ?
Через Plot Style Table можно для любого цвета поставить процент закраски например 25%. Прозрачным он от этого не станет. Но если перемещать заливку вниз будет эффект прозрачности.
#6 Ответ от Евгения Рангаева 28 июня 2002г. 19:04:42
Re: Как создать прозрачную заливку/штриховку ?
Есть такая программа Spotlight 5.1, а в ней есть возможность создавать прозрачную заливку для любого созданного вами или оттрассированного контура. Все просто и легко — попробуйте
#7 Ответ от stassila 10 июля 2006г. 20:36:47
Re: Как создать прозрачную заливку/штриховку ?
Raster Desk -помогите найти.
#8 Ответ от Alena 11 июля 2006г. 00:38:52
Re: Как создать прозрачную заливку/штриховку ?
— что значит вообще прозрачность?
это когда, допустим, через стекло мы видим какой-либо предмет..
если стекло чистое, то объект виден четко!
если стекло матовое, то не очень четко..
если совсем грязное, то вообще не видим..
— применительно к чертежам в 2D
если взять заливку, отправить ее на задний план (Draw Order), и поверх заливки выполнить свой чертеж — то это и есть вариант чистого стекла..
если вы хотите получить эффект матового стекла, то, поскольку линии в Автокаде ни при каких условиях не могут быть размытыми, можно приглушить линии, изменив цвет (например с черного на серый). можно приглушить заливку, приняв за основу пастельные цвета..
Нужно просто поработать над цветом линий и заливки..
в 2006 Автокаде, в отличии от 2004, Draw Order намертво отправляет заливку на задний план.. Она всплывает наверх только если ее скопировать в другое место, там ей нужно заново дать команду send to back.
[Урок Автокад] Прозрачность штриховки
В данном уроке покажу, как сделать прозрачность штриховки. Прозрачная штриховка бывает нужна, когда рисуете фасад здания, например стеклянное ограждение, и за этим ограждением нужно показать сам фасад или элементы фасада.
очень удобно делать комбинированные заливки, ставить несколько заливок друг на друга, и регулировать отображение прозрачностью штриховки.
Смотрите видео, Прозрачность штриховки
Также прозрачность можно регулировать через слои:
Но, что бы прозрачность оставалась не только на экране, а и учитывалась при печате, необходимо в настройке печати поставить галочку Прозрачность при печате
Поделиться ссылкой:
- Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
- Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)
- Нажмите, чтобы поделиться на LinkedIn (Открывается в новом окне)
- Нажмите, чтобы поделиться записями на Pinterest (Открывается в новом окне)
- Нажмите, чтобы поделиться в Telegram (Открывается в новом окне)
- Нажмите, чтобы поделиться в WhatsApp (Открывается в новом окне)
- Больше
- Нажмите, чтобы поделиться в Google+ (Открывается в новом окне)
- Нажмите, чтобы поделиться записями на Pocket (Открывается в новом окне)
- Нажмите, чтобы поделиться записями на Tumblr (Открывается в новом окне)
- Поделиться в Skype (Открывается в новом окне)
- Нажмите для печати (Открывается в новом окне)
Как сделать прозрачную штриховку в автокаде
Загрузка. Пожалуйста, подождите.
Сообщение сайта
(Сообщение закроется через 2 секунды)
2 страниц 1 2 >
Прозрачные сплошные штриховки в AutoCAD 2007, Возможны ли .
Aress
Просмотр профиля
23/06/2006, 23:47
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Вопрос к спецам ACAD’а.
Возможно ли реализовать каким-нибудь образом прозрачность solid-штриховки /сплошного цвета/ для наложения одной на другую ? (например для теней падающих на траву на генплане)
Похоже и в 2007 разработчики этого не реализовали. А было б круто.
Сообщение отредактировал Aress — 24/06/2006, 19:22
Aress
Просмотр профиля
01/07/2006, 00:16
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Неужели нет никаких хотя-бы идей ?
Сообщение отредактировал Aress — 01/07/2006, 00:17
Sagava
Просмотр профиля
01/07/2006, 15:08
Группа: Пользователи
Сообщений: 489
Регистрация: 02/08/2005
Из: Москва
Пользователь №: 15 271
QUOTE(Aress @ 30/06/2006, 23:16) [snapback]663925[/snapback]
Неужели нет никаких хотя-бы идей ?
Есть такие команды

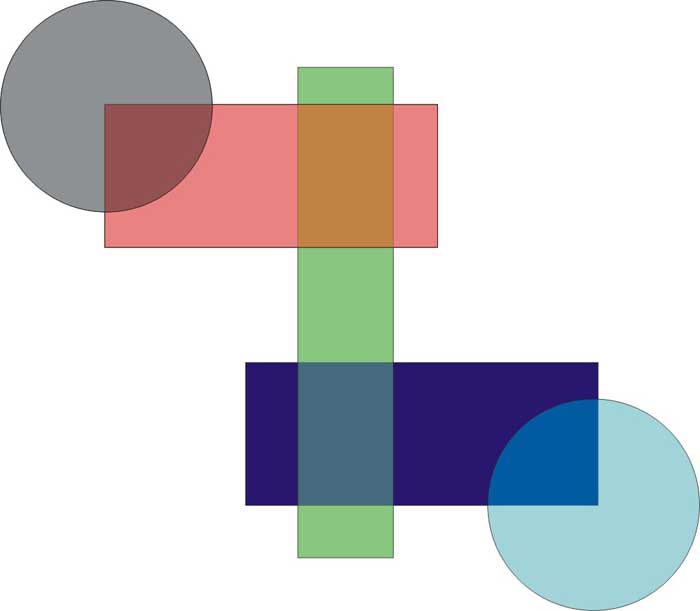

Прикрепленные изображения
Aress
Просмотр профиля
01/07/2006, 19:00
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Есть такие команды
Rost
Просмотр профиля
01/07/2006, 19:13
Группа: Banned
Сообщений: 4 957
Регистрация: 07/05/2003
Из: СНГ
Пользователь №: 2 132
Дык неужели трудно тень от здания сделать, хот на траве хоть на стене хоть на окнах. Все это легко делается даже в афтакаде 2000. Юзай команду dr и шивели мозгами. И прозрачность здесь нипричем, нету ее там.
Сообщение отредактировал Rost — 01/07/2006, 19:22
Aress
Просмотр профиля
01/07/2006, 19:20
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Rost, ты картинку смотрел ?? Ты вопрос осознай сначала.
Rost
Просмотр профиля
01/07/2006, 19:26
Группа: Banned
Сообщений: 4 957
Регистрация: 07/05/2003
Из: СНГ
Пользователь №: 2 132
Пардон!
Ток чета не видно картинку, как ее там увидеть, почему сюда нельзя ее прицепить?
Если твой генплан это растр, тогда тень трудно сделать, если место на генплане однотонное тогда можно просто повер тон потемнее сделать, а если там какието обьекты, тогда .
Сообщение отредактировал Rost — 01/07/2006, 19:36
Aress
Просмотр профиля
01/07/2006, 19:38
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Хм. 10 мин. назад открывалась.
Так, еще раз:

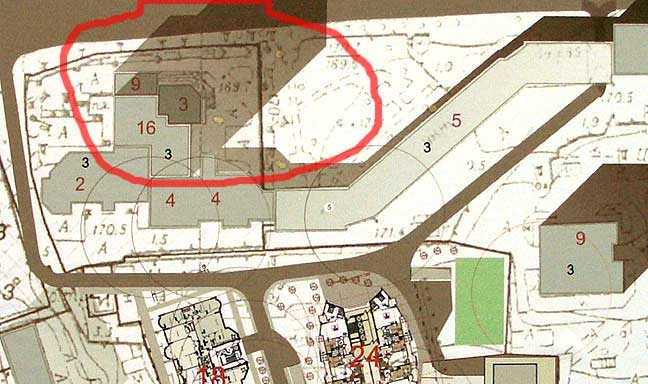

Прикрепленные изображения
Aress
Просмотр профиля
01/07/2006, 19:43
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
да в том то и дело, что хтелось бы на растр как-то.
Aress
Просмотр профиля
01/07/2006, 20:06
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Сообщение отредактировал Aress — 01/07/2006, 20:12
Прикрепленные изображения
Rost
Просмотр профиля
01/07/2006, 23:57
Группа: Banned
Сообщений: 4 957
Регистрация: 07/05/2003
Из: СНГ
Пользователь №: 2 132
Вот на ту, которая в 8 посту, ее не трудно зделать в любом афтакаде. А вот с генпланом, в афтакаде нникак не сделать, разве что в фотошопе.
+AlexMozg+
Просмотр профиля
02/07/2006, 08:23
Группа: Пользователи
Сообщений: 239
Регистрация: 02/04/2005
Пользователь №: 12 535
НЕТ В АВТОКАДЕ ПРОЗРАЧНОСТИ!
МОЖНО ТОЛЬКО ИСХИТРЯТЬСЯ.
Aress
Просмотр профиля
04/07/2006, 22:18
Группа: Пользователи
Сообщений: 146
Регистрация: 24/02/2004
Пользователь №: 4 722
Порывшись на забугорных форумах, нашел весьма и весьма интересную програмку для ACAD’а (вернее довеску), которая все же умеет делать нечто подобное.
Ставится на любую версию, в том числе и на 2007. Позволяет довольно быстро и на сносном уровне превращать линейные планы, генпланы, благоустройства и проч. в «покрашенные», не выходя из Автокада. Умеет заливать прозрачными цветами, текстурами, градиентами; за пару кликов можно накидать тени от одного или группы обьектов, симулирует «ручную подачу» и др.
Вобщем, кому интересно смотрим и пробуем :
Оффсайт: http://www.m-color.com/
Здесь же можно найти онлайн-демонстрацию возможностей (флеш-ролики), галерею работ а также закачать 15-ти дневню триал-версию.
Одну из предыдущих версий (8.00.46 +лечение) можно качнуть ослом по этой ссылке:
ed2k://|file|Motive.Systems.M-Color.Plus.v8.0.0.46.+.CRACK.(.FOR.AUTOCAD.).by.Homercarls.for.SPANISHARE.rar|11176448|05B4FEAD9C1CADD267E09F0E4D55993A|/
+AlexMozg+
Просмотр профиля
08/07/2006, 02:39
Группа: Пользователи
Сообщений: 239
Регистрация: 02/04/2005
Пользователь №: 12 535
О!
интересно, спасибо Aress
Здеся есть 9 версия.
. будем пробовать.
httр://r3mteam.org/2005/11/04/motive_systems_m_color_v9_0.html
P.S.
Хотя как показывает опыт, сложно придумать альтернативу фотошопу.
