Замена стеклоподъёмника на ВАЗ-2110
На настоящий момент модель отечественного автомобиля, ВАЗ-2110 по-прежнему сохраняет лидирующие позиции на рынке, оставаясь популярной, востребованной.
Эта машина практична, обладает неплохой динамикой и уютной, вполне комфортной атмосферой салона. Но в этом миловидном автомобиле есть ряд недочетов технического характера, которые, если не знать, как их ликвидировать самостоятельно, могут свести на нет все достоинства модели.
К одному из минусов десятки являются быстро выходящие из строя стеклоподъемники.
Казалось бы, такая простая деталь, но, когда она приходит в нерабочее состояние, то разрушает всю идеальную пирамидку комфорта, ведь как можно ездить в удушающую жару, если нельзя нормально открыть окно?
Сегодня мы поговорим о том, как можно заменить стеклоподъемники на ВАЗ-2110 своими руками, а возможно и отремонтировать. Итак, поехали.
Виды
Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:
- передних дверей
- задних дверей
- левых дверей
- правых дверей.
Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:
- желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
- «рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
- уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.
Кроме того, любой тип стеклоподъемника состоит из двух главных узлов:
- поднимающий механизм
- привод.
Привод бывает двух видов:
- Механический — состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
- Электрический — более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.
По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.
Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.
Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.
Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.
Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.
Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.
Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.
Механизмами нового поколения являются рычажные, которые работают за счет шарниров.
Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.
На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.
Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.
К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.
- Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
- Второй причиной является обрыв троса, отчего происходит нарушение всей системы.
Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.
Снятие стеклоподъемников
Как уже говорилось выше, конструкция переднего, заднего, правого, левого стеклоподъемников разнится, но принцип работы схож.
Для демонтажа нужно вооружиться двумя отвертками: под крест и плоской, а также двумя ключами, на 8 и на 10.

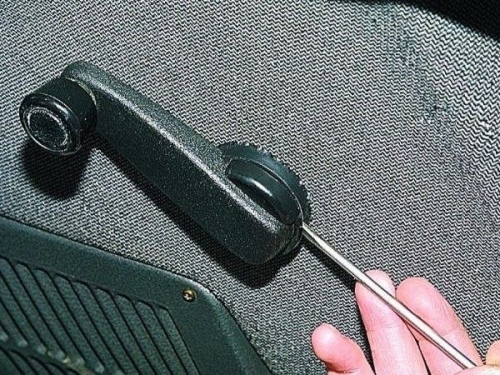

- Первым делом снимаем ручку стеклоподъемника, для чего придется сначала вытащить стопор, расположенный под рычажной шайбой этой самой ручки. При помощи отвертки, отодвигаем в сторону защелку, вынимая из плица стопор. Теперь можно снять и ручку. Если ручка слишком плотно засела в посадочном месте, то можно помочь ей двумя отвертками, подцепляя за основание.
- Снимаем ручку подлокотника. Плоской отверткой откручиваем заглушки, скрывающие два винта, которые и держат ручку, а отверткой под крест, выкручиваем уже сами винты.
- Снимается ручка наружного зеркала заднего вида, а также облицовка рукоятки.
- Аккуратно, неспешно снимается дверная обшивка, вместе с отсеком для вещей.
Подготовительные работы завершены, теперь приступаем к основному этапу
- Опускаем стекло, чтобы получить доступ к креплениям, соединяющим устройство со стеклянным полотном. Устройство держится на двух болтах, которые откручиваются ключом на 10.
- Теперь можно либо полностью снять стекло, либо, зафиксировав стекло скотчем, продолжить работу, причем, второй вариант более целесообразен.
- Снимаем со шлица розетку.
- Головкой на 8 отвинчиваем гайки и вытаскиваем стеклоподъемник.
Установка
Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.
Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.
Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.
Ремонт своими руками
Иногда получается так, что нет возможности приобрести новое устройство, если запутался трос, или отказал электродвигатель, то всегда есть возможность отремонтировать все это своими руками. Не ремонтируется только явный механический излом какой либо детали.
При отказе электродвигателя, скорее всего у вас просто засорились щетки или обмотка, достаточно снять двигатель, разобрать и почистить аккуратно проспиртованной тряпочкой или бензином, можно купить специальные средства (хватит не на один раз). Желательно при разборе смазать все механизмы.
Когда слетает трос с механизма, следует снять весь механизм, опять же снять электродвигатель или размотать сам трос если у вас механический, аккуратно натянуть трос на свои места (пазы) и установить обратно.
Частенько неисправность бывает не в самом стеклоподъемнике, изучив схему ниже вы поймете, какие провода идут куда, прозвонив их, можно найти истинную причину.
Хотелось бы добавить, ремонт как правило помогает не надолго, если уж случилось, что у вас вышел из строя стеклоподъемник, лучше его заменить, потому что все детали имеют свой износ и долго вряд ли вам еще прослужат, но бывают и исключения.
Краткий итог проделанной работы
Замена стеклоподъемника ВАЗ-2110 выполняется за полчаса, и относится к разряду простых автослесарных работ, которую вполне можно выполнить самостоятельно.
Поэтому, лучше провести некоторое время в гараже, чем спустить немалую сумму в автомастерской. Тем более, что каждый раз, преодолевая трудности и выполняя новую для себя работу, чувствуешь себя настоящим мужчиной. А это стоит того, чтобы немного потрудиться.
Желаем удачи и попутного ветра!
Как поменять стеклоподъемник передней двери на ВАЗ 2113, 2114, 2115
Фото и видео инструкция по замене стеклоподъемника на передней двери на автомобилях семейства ЛАДА Самара.
- Снимаем внутреннюю ручка замка двери вместе с тягой.
- Приспускаем стекло таким образом, чтобы болты крепления стекла показались в отверстиях в усилителе.
- При помощи торцового ключа на 10 откручиваем 2 болта крепления стекла к стеклоподъемнику.
- Теперь нужно поднять стекло до самого верха и зафиксировать его там. Можно использовать скотч либо отвертку.
Отсоединяем жгут проводов от двери.- Отсоединяем от жгута проводов мотор стеклоподъемника.
При помощи торцового ключа на 8 откручиваем 7 гаек крепления стеклоподъемника к двери.
- Достаем стеклоподъемник из двери.
- Устанавливаем стеклоподъемник на место в обратном порядке. Перед установкой рекомендуется смазать направляющую стеклоподъемника смазкой.
Видео по снятию стеклоподъемника на ваз 2109:
Как вам статья?
Замена стеклоподъемника ВАЗ 2110
Всем привет! Не успел я обрадоваться тому, что в последнее время ничего не ломается, как скоропостижно скончался передний правый стеклоподъемник. При очередной попытке закрыть стекло, я услышал омерзительный скрежет и стекло остановилось. Оставлять машину с незакрытым окном нельзя, пришлось бросать все дела и ехать в гараж.
Демонтаж подъемника осложнило наличие нескольких слоев шумки, которую пришлось отдирать.
Вскрытие показало, что стеклоподъемник проще заменить, чем ремонтировать. Тросик прогрыз пластиковые направляющие и закусился. Пластиковое крепление планки со стеклом рассыпалось.
Хотел купить реечный стеклоподъемник, но так как дело было в воскресенье вечером, где- то около 18:00 выбора у меня особо не было, пришлось брать, что есть. А был тросиковый стеклоподъемник производства Дмитровградского завода стеклоподъемников.
Ценник меня совсем не порадовал – 1250р.
Качество изготовления нового стеклоподъемника лучше, чем у старого.
На старом стеклоподъемнике крепление планки со стеклом к направляющей было пластиковое и со временем износилось и сломалось, на новом подъемнике эта деталь металлическая.
Надпись на упаковке гордо заявляет о том, что в подъемнике установлен Японский мотор “MABUCHI”.
Ещё новый подъемник заметно легче старого, что не может не радовать, ибо двери серьёзно перегружены шумкой.
Подъемник ставится без проблем в штатные места, в процессе установки возникла небольшая проблема с полярностью колодки. При подключении колодки по «ключу», направление движения стекла не соответствовало кнопке.
Стекло опускалось вместо того, чтобы подняться и наоборот. Я просто перевернул колодку и приложив небольшое усилие воткнул её не по ключу и всё заработало как надо.
После установки нового подъемника, стеклышко стало бегать немного быстрее и чуть-чуть тише. Есть небольшоё косяк, в максимально опущенном состоянии левый край стекла ( если смотреть из салона) опускается чуть ниже правого, т.е. стекло немного перекашивает, и как я не пытался, так и не смог победить этот дефект. Видимо это особенность подъемника, говорят у реечных подъемников такой проблемы нет.
Как снять стеклоподъемник ваз
Потребность в замене запчастей автомобиля возникает достаточно часто. Если Вы заметили, что одна из деталей вышла из строя, лучше всего заменить ее как можно скорее.
Стеклоподъемник отвечает за регулировку положения стекла для Вашего комфорта. Такой элемент машины может сломаться в результате механического воздействия, а также износиться с течением времени. Для того, чтобы произвести ремонт, его необходимо снять. В данной статье мы рассмотрим процесс снятия стеклоподъёмника с ВАЗ.
Начнем с того, что стеклоподъемники могут быть двух типов – механического (когда есть ручка, регулирующая положение стекла) и электрического (с кнопкой на месте ручки). Для снятия Вам потребуются отвертки, гаечные ключи, а также пассатижи. Последние также можно заменить плоскогубцами.
Снимать стеклоподъемники лучше всего, начиная с передних дверей. Перед этим обязательно снимается обшивка, поскольку нужный механизм расположен внутри двери.
Далее необходимо разъединить колодку проводов и примыкающий к ней разъем. Затем выворачиваются три гайки крепления к двери.
После снимаются болты крепления ползунка к обойме стекла ВАЗ. Теперь необходимо поднять стекло наверх и зафиксировать его. Вы также можете прибегнуть к посторонней помощи.
Для удобства снятия стеклоподъемника лучше всего вывернуть винты, крепящие ручку двери. Сама ручка снимается, если протолкнуть ее внутрь двери. Ее необходимо вывести через вырез. Это облегчит процесс демонтажа. Воспользовавшись пассатижами, снимите держатель, которым закреплена ручка. Наконец, снимите саму ручку и извлеките стеклоподъемник таким же образом.
Для задних дверей используется гаечный ключ. Им необходимо вывернуть гайки, которыми механизм закреплен к двери автомобиля. Сразу после этого выкручиваются болты, закрепляющие ползунок к обойме. Далее снова фиксируется стекло, как и в случае с передней дверью.
При фиксировании стекла снимите гайки, которыми стеклоподъемник закреплен к двери. Рукой выньте его из двери и снимите.
На этом процедура снятия стеклоподъемника с ВАЗ окончена. Однако не у всех получается выполнить демонтаж быстро и с первого раза – для этого требуется опыт и знание элементов механизма автомобиля. Придти на помощь смогут специалисты компании «Альфа Авто», предоставив всю необходимую помощь в замене комплектующих и консультации.
