Как разобрать sony playstation 4

Разборка PS4

Пошаговая фото инструкция по разборке игровой консоли PlayStation 4 первой модели, так называемой FAT ревизии, которая включает в себя следующие модели ps4: CUH-1001A, CUH-1003A, CUH-1100A, CUH-1115A, CUH-1116A, CUH-1208, CUH-1215A, CUH-1215B.

Серийный номер и номер модели PS4 можно найти на корпусе игровой системы, а также на коробке с которой поставлялась консоль.

В конце странице есть видео инструкция как собрать PS4 после разборки.

Какие отвертки нужны для разборки PS4:

Шестигранная отвертка Torx T8 / T9
Крестовая отвертка Philips PH0 / PH1
Пинцет — не будет лишним

Все необходимые инструменты вы можете приобрести у нас на сайте.

В этой пошаговой инструкции мы произведем разборку ps4 для чистки и замены термопасты, но в процессе также раскрыты все этапы для замены комплектующих, к примеру, как снять жесткий диск, блок питания или вентилятор. Если в процессе разборки будет не понятно, как выполнить какой-либо этап, вы можете посмотреть пошаговую видео инструкцию ниже.

Как разобрать PS4

Начнем разборку с снятия жесткого диска, для этого на лицевой стороне корпуса игровой консоли снимаем верхнюю глянцевую панель корпуса. Снимается она легко, просто тяните вверх до раскрытия зажимов.

Откручиваем один болтик который фиксирует корзину жесткого диска.

Теперь извлекаем жесткий диск.

На задней боковой стороне корпуса PS4, где расположены порты подключения, снимаем гарантийные пломбы, под ними расположены винтики, которые нам нужно будет открутить. Так же снимаем другие две наклейки по углам корпуса приставки.

Теперь открутим 4 винтика, и для этого будем использовать шестигранную отвертку Torx T8.

Далее, снимаем крышку корпуса консоли PS4, начинаем раскрывать корпус с той же стороны где откручивали болтики. Раскрываем с одной стороны и с другой, после, просто поднимаем крышку вверх.

На обратной стороне крышки может находиться пыль, с помощью обычной кисточки или салфеток убираем пыль.

Переходим к снятию блока питания консоли. Сначала откручиваем три винтика Torx T8. Остальные два винта откручиваем с помощью крестовой отвертки Philips PH0 или PH1.

Теперь переворачиваем игровую консоль и отключаем шлейф который подключен к блоку питания. Шлейф зафиксирован достаточно туго и, если у вас не получается легко отсоединить шлейф, используйте в помощь пинцет.

Далее, извлекаем блок питания из корпуса консоли PS4 поднимая его вверх. Если внутри вашего блока питания скопилось много пыли, конечно же лучше убрать эту пыль, для этого откручиваете два винтика на корпусе блока питания и раскрываете корпус для чистки.

Отсоединяем шлейф Blue-Ray привода от материнской платы PS4, для этого прижмите пинцетом на железную пластинку на разъеме и потяните шлейф в сторону. При нажатии на эту пластинку, раскрываются зажимы в разъеме, и только таким образом вы безопасно извлечете шлейф.

Далее, отключаем разъем питания привода, поднимая его вверх. И отключаем WiFi антенну от материнской платы.

Переворачиваем игровую консоль, берем Torx T8 и откручиваем два винтика которые держат нижнюю пластиковую крышку корпуса.

Теперь снимаем нижнюю крышку корпуса, лучше всего раскрывать корпус с лицевой стороны консоли. Расщелкиваете крышку с одного края и после с другого, теперь, когда пазы раскрыты, поднимаете крышку вверх.

Откручиваем 12 винтиков Torx T8 и 2 винтика с помощью крестовой отвертки. А также отключаем шлейф вентилятора от материнской платы. Обратите внимание что шлейф отключается поднятием вверх.

Далее, снимаем железную панель. Теперь обратите внимание на термопрокладки, очень важно при снятии панели их не потерять, потому как эти прокладки передают тепловыделение видеопамяти на железную панель.

Аккуратно снимаем материнскую плату PS4 поднимая ее вверх. Так же обратите внимание на наличие термопрокладок и на этой стороне платы, будьте внимательны и не потеряйте их если они отпадут.

Теперь с помощью салфетки или ватной палочки, вытираем старую термопасту с железной панели и с видео процессора на материнской плате PS4.

Важно: если у вас сильно засохла старая термопаста, не используйте железные предметы для ее оттирания, в таком случае используйте медицинский спирт и ватную палочку.

Теперь берем термопасту и наносим небольшое количество термопасты на поверхность процессора. Берем пластиковую карту, либо зубочистку, и распределяем ровным слоем термопасту по всей поверхности видеопроцессора. Растираем термопасту пластиковым или деревянным предметом, не железным, это важно.

С нанесением термопасты закончили, теперь перейдем к чистке системы охлаждения от пыли.

Откручиваем 3 винтика на железной панели.

После поднимаем железную панель вверх, переворачиваем и видим радиатор. С помощью щетки убираем скопившуюся пыль на радиаторе.

Далее почистим вентилятор от пыли, для этого необходимо открутить 2 винтика.

Вентилятор снят и теперь его можно чистить от пыли. С помощью щетки очистите все лопасти кулера чтобы не оставалось пыли в системе.

С разборкой закончили, теперь надо все собрать обратно, переходим на обратную сборку.

Сборка PS4 – основные этапы

Устанавливаем вентилятор в корпус и прикручиваем 2 винтика.
Устанавливаем панель с радиатором и прикручиваем 3 винтика.
Устанавливаем материнскую плату PS4 на железную панель в корпус. Обратите внимание на тепловые прокладки, что бы все были на своих местах.
Далее, на материнскую плату устанавливаем вторую железную пластину. Так же проверьте тепловые прокладки.
Прикручиваем крепление закручивая два болтика равномерно, по несколько поворотов с каждой стороны.
Берем отвертку Torx T8 и прикручиваем 12 винтиков на железной панели.
Подключаем провод вентилятора к материнской плате.
Устанавливаем нижнюю пластиковую панель корпуса PS4.
Прикручиваем 2 винтика на пластиковую панель корпуса.
Устанавливаем жесткий диск и прикручиваем один винтик.
Устанавливаем глянцевую верхнюю крышку корпуса PS4.
Подключаем шлейф питания оптического привода к материнской плате PS4.
Подключаем WiFi антенну к материнской плате PS4.
Подключаем шлейф blue-ray привода к материнской плате PlayStation 4.
Подключаем провод к блоку питания и устанавливаем блок питания в корпус игровой приставки.
Берем два длинных винтика, устанавливаем их в блок питания и прикручиваем с помощью крестовой отвертки PH0 или PH1.
Далее, берем Torx T8 и прикручиваем 3 винтика на корпусе блока питания PlayStation 4.
Одеваем заднюю пластиковую крышку корпуса консоли.
Прикручиваем Torx T8 винтики на заднем торце корпуса PS4.

Как разобрать и почистить PS4 в домашних условиях

В интернете встречаются сотни рассказов о сгоревших PS4. Чаще всего портится материнская плата или процессор, установленный на ней. Почему так происходит, и как это предотвратить, читайте в нашей статье.

Часто ли ломается PS4

Чем активнее вы играете на приставке, тем больше работает система охлаждения. Кулер, как и любая другая механическая деталь, имеет свойство изнашиваться.

В наших мастерских производится ремонт PlayStation 4. Вы можете смело довериться многолетнему опыту наших специалистов. Звоните и записывайтесь!

Чтобы система охлаждения пришла в негодность, нужно наиграть внушительное количество часов, при этом совсем не выключая приставку. Поэтому, если вы не играете по 20-30 часов подряд, бояться нечего. Стандартная система охлаждения PS4 спокойно справляется с 8-9-часовыми игровыми сессиями.

Главная причина перегревов – пыль. Она собирается и прессуется внутри радиаторов, препятствуя нормальной циркуляции воздуха и выводу тепла.

Перед покупкой обязательно проверяйте б/у PlayStation 4. Послушайте, не громко ли она работает, проверьте все кнопки на геймпаде, поиграйте 15-20 минут и следите, как себя ведет консоль. Если продавец заинтересован в честной продаже, он не откажет вам в проверке.

Покупать PS4 с рук без проверки категорически не рекомендуется.

Как разобрать и почистить PS4

Пользователь должен делать все, что в его силах, чтобы предотвратить поломку. Для этого достаточно раз в 5-7 месяцев делать полную чистку системы и замену термопасты.

Эта статья написана исключительно для ознакомления. Если вы не уверены, что сможете самостоятельно разобрать PlayStation 4, а затем правильно собрать ее снова, обратитесь в мастерскую. Чистка в мастерской в среднем занимает не больше 2-х часов.

Что понадобится для разборки PS4

Разборка PS4 начинается с подготовки рабочего места и необходимых инструментов.

Уберите все лишнее со стола и приготовьте:

Крестовую отвертку для винтов Phillips #1;
Отвертку для разборки PS4 (Torx TR9);
Пинцет для работы с мелкими деталями;
Термопасту (лучше всего подходит Arctic Silver Thermal Paste);
Медицинские перчатки для обеспечения стерильности процедуры;
Спирт и ватные диски для чистки деталей от пыли.

Итак, как разобрать PS4:

1. Переверните PS4 на верхнюю крышку. Возьмите пинцет и аккуратно снимите 4 наклейки на задней панели корпуса. Теперь у вас есть доступ к 4-м винтам 9мм TR9 Torx, которые нужно открутить.

Снимите 4 наклейки

Как только вы удалите наклейку, официальная гарантия будет аннулирована. Если ваша PlayStation 4 находится на гарантии, лучше повремените с самостоятельной разборкой и обратитесь в сервис.

2. Поднимите заднюю крышку и отложите ее в сторону. Переходим к блоку питания: выкрутите 3 винта TR9 и 2 болтика Phillips #1.

Выкрутите 3 винта TR9 и 2 болтика Phillips #1

Теперь блок питания можно вынуть, но делать это нужно очень аккуратно, чтобы не повредить разъем на материнской плате. Чтобы этого не произошло, аккуратно приподнимите пальцем с одной стороны, а затем немного поднимите с другого края. Аккуратно сдвиньте блок в сторону так, чтобы не было натяжения проводков.

Извлеките разъем из блока питания. Возьмитесь пальцами ближе к блоку и, немного расшатывая разъем, отключите его.

Отключите блок питания

Вы также можете отсоединить разъем от материнской платы. Для этого понадобится пинцет (см. фото).

3. Извлеките шлейф Blue-Ray привода. Нажмите на металлическую пластину держателя и потяните шлейф. Все это делается без особых усилий, аккуратно и бережно.

Извлеките шлейф Blue-Ray привода

Если не нажать на фиксатор, можно порвать шлейф.

Далее отключите разъем питания привода на материнской плате, так же, как это было с блоком питания.

4. Извлеките Wi-Fi кабель из материнской платы так, как это показано на картинке.

Извлеките Wi-Fi кабель из материнской платы

5. Раскрутите оставшиеся винты.

Раскрутите оставшиеся винты

6. Снимите антенну Wi-Fi.

Снимите антенну Wi-Fi

7. Теперь можно вынуть оптический привод из корпуса и отложить его в сторону.

Извлеките оптический привод

8. Переверните консоль и снимите верхнюю панель. Сначала отстегните передние клипсы, а затем проделайте то же самое с другой стороны.

9. Раскрутите болты. Красным цветом отмечены 9мм TR9, а желтым — Phillips #1. Теперь можно вынуть жесткий диск из лотка.

Читать:

Как настроить paypal на iphone

Красным цветом отмечены 9мм TR9, а желтым - Phillips #1

10. Поднимите вторую часть верхней панели. Раскрутите 12 болтов.

11. Теперь нужно снять опорный металлический кронштейн. Поочередно послабляйте болты, чтобы не повредить пластинку. Она поджимает центральный процессор к радиатору.

Снимите опорный металлический кронштейн

Обратите внимание. Когда будете собирать приставку, установите пластинку так, как она стояла изначально (дужки должны быть приподняты вверх). Если вы прикрутите ее вверх ногами, приставка будет сильно шуметь, а также излишне будет греться чип процессора.

12. Поднимите металлическую защиту и приступайте к чистке.

Поднимите металлическую защиту

Как чистить PS4 от пыли

Используйте медицинский спирт для работы с поверхностью деталей. Им нужно немного смочить ватный диск и очень аккуратно (без лишних усилий) протереть материнскую плату и все загрязненные участки.

Спирт быстро высыхает и не оставляет лишних следов и разводов. Ватный диск не расслаивается и не оставляет волокон. Чтобы не повредить схему PS4, нужно использовать эти «инструменты».

Как поменять термопасту на PS4

Процедура замены теплопроводной пасты не отличается особой сложностью. Достаточно внимательно следовать инструкции.

После разборки до материнской платы, нужно отстегнуть три проводка вилки, аккуратно подняв ее вверх пинцетом.
Следом можно вынуть плату и протереть ее с другой стороны.
Ватным диском, смоченным спиртом, нужно протереть радиатор и процессор.
Следите, чтобы не отделились и не потерялись радиаторы охлаждения памяти. Они выглядят, как 4 небольших черных квадрата.
Далее необходимо выдавить небольшую каплю термопасты из шприца и равномерно распределить ее по всей поверхности чипа.

Разборка PS4 Pro чистка от пыли и замена термопасты

В этой инструкции разбирается PS4 Pro модель CUH-7216b и её аналог CUH-7208b. Другие более ранние модели, такие как CUH-7015B, CUH-7108B, CUH-7115B, CUH-7116B имеют небольшие различия в разборке, но эти различия не критические.

Чтобы узнать какая ваша модель PS4 Pro, переверните игровую консоль и на заднем торце корпуса, в углублении, будет указана ваша ревизия консоли.

Какие понадобятся инструменты для разборки PS4 Pro:

Шестигранная отвертка Torx T8 с отверстием внутри
Крестовая отвертка Phillips 1 / PH1
Пинцет — не будет лишним
Термопаста

Все необходимые инструменты вы можете приобрести у нас на сайте.

Видео инструкция как разобрать PS4 Pro

Фото инструкция как разобрать PS4 Pro

Начнем разборку с удаления жесткого диска.

На задней стороне корпуса игровой приставки снимите пластиковую панельку жесткого диска. Возьмите крестовую отвертку, открутите винт и достаньте корзину с жестким диском.

Далее удаляем гарантийную пломбу и рядом находящуюся черную пленку. Под гарантийной пломбой расположен винт, который необходимо будет открутить.

PS4 Pro модели CUH-7216b и CUH-7208b под черной пленкой только защелка, на ранних моделях PS4 Pro будут винты где отмечено синим.

Теперь переходим к самому тяжелому этапу разборки, нужно будет снять крышку консоли. Возьмите кончиками пальцев за углы и потяните вверх до характерных щелчков. На новой консоли, которая будет разбираться впервые это будет не легко сделать, потому что защелки достаточно жесткие.

Чтобы снять блок питания PS4 Pro открутите именно эти 2 винта.

Переворачиваем игровую консоль и переходим к снятию второй крышки. Возьмите корпус кончиками пальцев где обозначен логотип PS4 и тяните вверх.

Далее переходим к второму углу с логотипом SONY и таким же способом отщелкиваем крышку игровой приставки.

Берем отвертку Torx T8, откручиваем 4 винта и снимаем железную панель.

Теперь можно извлечь блок питания из корпуса PS4 Pro. Поднимаем блок питания вверх, переворачиваем и отключаем шлейф от материнской платы.

Кстати по парт-номеру блока питания можно подобрать совместимый блок питания ps4 pro для вашей игровой консоли.

Переворачиваем игровую приставку и отключаем все шлейфы от материнской платы.

Отмеченные винты откручиваем отверткой Torx T8

Эти отмеченные винты откручиваем с помощью Phillips 1

Как только сняли железную крышку, на обратной стороне проверьте все термопрокладки, очень важно, чтобы ни одна из них не потерялась.

Открутите 2 винта и снимите железную панель.

Теперь можно снять материнскую плату игровой консоли.

С помощью салфетки удалите старую термопасту с поверхности процессора и системы охлаждения.

ВАЖНО! Если термопаста сильно засохла и не получается просто удалить салфеткой, используйте медицинский спирт для удаления, но, ни в коем случае не используйте какие-либо одеколонные средства имеющие различные химические составляющие!

Переходим к чистке вентилятора и радиатора, для этого откручиваем 2 винта и снимаем железную панель.

Теперь, когда у вас есть полный доступ к радиатору чистим его от пыли с обеих сторон.

Откручиваем 2 винта на вентиляторе.

Достаем из корпуса вентилятор, переворачиваем и чистим лопасти вентилятора от пыли.

К слову, если ваш вентилятор сильно гудит и у вас есть подозрения что именно в вентиляторе причина перегрева PS4 Pro, по этому номеру можно купить совместимый для замены вентилятор в вашей ревизии PS4 Pro.

После того как почистили вентилятор от пыли, устанавливаем его обратно, а также устанавливаем железную панель с радиатором и переходим к нанесению термопасты. Устанавливая железную панель с радиатором, проверьте чтобы все антенны оставались сверху панели.

Возьмите термопасту и нанести на поверхность кристалла процессора. Я использую термопасту Noctua NT-H1, но также могу рекомендовать термопасту GD900.

Распределите ровным слоем термопасту по всей поверхности кристалла процессора.

Перед установкой материнской платы убедитесь, что все термопрокладки на своих местах.

Процесс обратной сборки вы можете посмотреть по видео инструкции в начале этой странице или по следующим шагам перечисленным ниже:

Установите железную панель на материнскую плату и закрутите 2 винта. Обратите внимание что винты закручиваются равномерно с каждой стороны.
Устанавливая вторую железную панель, также проверьте каждую термопрокладку, их количество должно совпадать с количеством видеопамяти на материнской плате PS4 Pro. Если одна из термопрокладок будет утеряна, произойдет перегрев памяти, что может привести к серьёзной поломке системы.
Теперь подключаем все шлейфы к материнской плате.
Сначала закручиваем винты Torx T8, после закручиваем винты Phillips 1.
Переворачиваем консоль, устанавливаем блок питания и закрутите 4 винта.
Обратите внимание, что верхняя крышка устанавливается не просто сверху и прижимается, а сначала сдвигается вверх и только потом прижимается к корпусу.
Закручиваем оставшиеся 2 винта Torx T8 и одеваем пластиковую крышку на корпус игровой консоли. Нижняя крышка также сдвигается вниз и защелкивается.
Закручиваем винт и устанавливаем жесткий диск.

Все, теперь ваша PS4 Pro собрана и с чистыми легкими готова сутками на пролет работать без перегрева. Кстати если вам нужно разобрать и почистить геймпад от PS4 Pro, ссылку я оставлю тут.

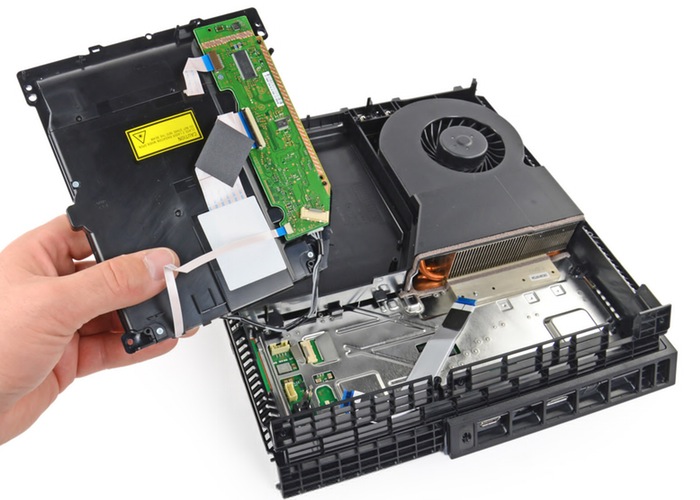

Как почистить PS4: разборка и чистка консоли

Если Вы владелец Sony Playstation, то скорее всего, ваша приставка работает гораздо громче, чем при покупке. Это неудивительно, ведь консоль со временем накапливает пыль внутри и на внешнем корпусе.

Играя в игры, PS4 имеет свойство сильно нагреваться, из-за большой нагрузки на систему. Если заметили сильный шум Playstation, стоит немедленно обратится в сервисный центр. Последствия перегрева консоли могут негативно сказываться на дальнейшей работе. Если нет возможности воспользоваться услугами мастера, то в этой статье представлено детальное описание как почистить PS4 в домашних условиях.

Что нужно для чистки PS4

Правильная чистка PS4 — залог быстрой и эффективной производительности. Какие инструменты нужны для разборки консоли и очистки от пыли:

отвертки для PS4: Torx T9 (для снятия крышки, блока питания), крестовая отвертка (винты Phillips);
баллончик со сжатым воздухом;
ватный тампон;
салфетка из микрофибры.

Также необходимо выделить отдельное место для сбора винтов.

Как почистить консоль PS4: пошаговая инструкция

Sony PS4 Turn Off

Для того, чтобы не навредить приставке и системе электроэнергии в целом, нужно полностью выключить PS4 из питания. После этого подготовьте рабочее место (лучше всего на деревянной или пластмассовой поверхности). Перед тем, как начать чистку устройства, требуется его разобрать.

Шаг 1: разборка корпуса

Если вы уверены, что ни один кабель или шнур больше не подключен к приставке, то можно приступить к снятию крышки корпуса.

Sony PS4 screws

На верхней части корпуса находятся три защитные наклейки, которые лучше удалить острым предметом, отгибая угол и отрывая наклейку. Под ними находятся, соответственно, три винта. На среднем действует специальная гарантия. Поэтому при удалении наклейки или винта, возможность гарантийного обслуживания пропадает.

После этого, воспользуйтесь отверткой T9 для раскручивания винтов на шлейфе корпуса, и отложите их в безопасное место.

Шаг 2: снятие и чистка крышки корпуса

Чтобы снять крышку не потребуется много усилий: стоит только слегка потянуть за поверхность и отсоединить ее от корпуса. С помощью баллона сжатого воздуха, очищаем пыль на крышке. Это можно делать короткими очередями воздуха, направляя наконечник на поверхность корпуса и крышки, и периодически протирая салфеткой.

Snimaen krishky na PS4

Теперь понятно как открыть PS4, и можно приступать к очистке вентилятора и радиатора. Но, перед этим, нужно вынуть блок питания.

Шаг 3: снятие блока питания

Это последний этап на пути к радиатору. Есть пять винтов, которые закрепляют блок питания. Три из них — это винты безопасности T9, остальные два — обычные крестовые. Аккуратно удалите их, и положите отдельно от корпусных.

Snimaem BP na PS4

Вытягивать блок питания нужно осторожно, не отсоединяя его от шлейфа материнской платы. Положите его рядом с игровой приставкой, придерживая провода соединения.

Шаг 4: чистка приставки PS4

Доступ к вентилятору и радиатору освобожден, и можно приступать к полноценной чистке Playstation 4.

PS4 chistka

Для этого потребуется вставить ватный тампон между лопастями вентилятора (принудительно вращение может повредить систему). Возьмите баллончик сжатого воздуха и направьте его так, чтобы он выдувал пыль вверх по вентилятору. Короткими очередями воздуха, обработайте всю поверхность консоли. В сильно пыльных местах используйте микрофибровую салфетку.

Услуги чистки PS4

Частые перегревы Sony Playstation плохо сказываются на работоспособности консоли, поэтому нужно придерживаться следующих рекомендаций:

периодическая чистка приставки (1-2 раза в месяц);
очистка области, на которой расположена Sony Playstation;
своевременная диагностика перегрева, сбоев, зависания системы.

Очистка Playstation — относительно непростая работа, потому что никто не застрахован от ошибок, иногда даже критических. Наилучшим вариантом будет воспользоваться услугами профессионалов, которые помогут вам с чисткой Sony Playstation от пыли, а также проведут общую диагностику консоли.

Разборка PS4

Как разобрать PS4

Сборка PS4 – основные этапы

Похожие статьи

Как разобрать джойстик ps4

Разборка PS4 Slim

Где указан серийный номер и номер модели PS4

Как проверить PS4 при покупке с рук

Рекомендуемые

Набор отверток How-Fixit

Антистатические пинцеты

Инструменты для разборки ноутбука

Инструменты для разборки ноутбука

Набор инструментов 20 в 1

Как разобрать и почистить PS4 в домашних условиях

Часто ли ломается PS4

Как разобрать и почистить PS4

Как чистить PS4 от пыли

Как поменять термопасту на PS4

Разборка PS4 Pro чистка от пыли и замена термопасты

Видео инструкция как разобрать PS4 Pro

Фото инструкция как разобрать PS4 Pro

Похожие статьи

Разборка PS4 Slim

Как проверить PS4 при покупке с рук

Рекомендуемые

Набор отверток How-Fixit

Антистатические пинцеты

Инструменты для разборки ноутбука

Инструменты для разборки ноутбука

Набор инструментов 20 в 1

Как почистить PS4: разборка и чистка консоли

Что нужно для чистки PS4

Как почистить консоль PS4: пошаговая инструкция

Шаг 1: разборка корпуса

Шаг 2: снятие и чистка крышки корпуса

Шаг 3: снятие блока питания

Шаг 4: чистка приставки PS4

Услуги чистки PS4

Похожие записи
