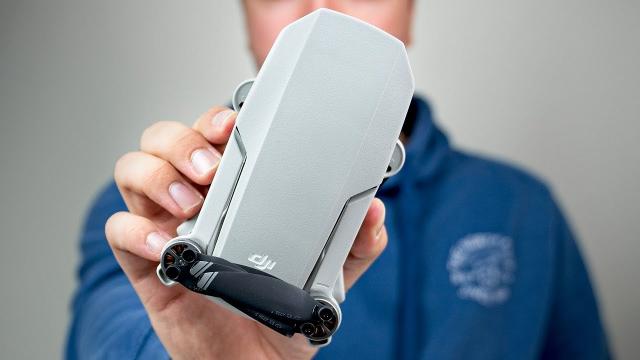

Калибровка компаса и IMU датчиков DJI Mavic Mini (+Видео)
Калибровка компаса Mavic Mini и датчиков IMU – это простая процедура, позволяющая устранить многие проблемы, такие как беспорядочный полет, разъединение или разнос. Ниже приведены инструкции по калибровке Mavic Mini .
Пошаговая инструкция калибровки компаса Mavic Mini :
- Выберите открытую площадку вдали от телекоммуникационных мачт, высоких сооружений, автомобилей и т. д.
- Включите дрон Mavic Mini , а также приложение DJI Fly на пульте дистанционного управления.
- Нажмите на 3 точки в верхнем правом углу приложения Fly .
- Нажмите на «Безопасность».
- Прокрутите вниз до раздела «Датчики».
- Выберите «Калибровать» справа от компаса.
- Нажмите «Пуск».
- Индикаторы состояния Mavic Mini будут мигать желтым, указывая на то, что калибровка скоро начнется.
- Следуйте инструкциям на экране.
- Держите квадрокоптер горизонтально и поверните его на 360 градусов по часовой стрелке.
- Когда индикатор Mavic Mini изменит цвет с желтого на сплошной зеленый, перейдите к вертикальной калибровке.
- Держите Mavic Mini вертикально носом вверх и поверните его на 360 градусов вокруг вертикальной оси.
- В случае успеха индикатор Mavic Mini из желтого станет зеленым.
- Когда калибровка горизонтального и вертикального компаса завершена успешно, индикатор будет мигать зеленым.
Существуют некоторые примечания, касающиеся процедуры калибровки Mavic Mini , а также причин, по которым калибровка может быть неудачной.
Если после калибровки световые индикаторы Mavic Mini мигают красным или желтым цветом, это означает, что произошел сбой. В месте калибровки может быть высокий уровень магнитных помех. Измените местоположение и повторите калибровку.
DJI рекомендует, чтобы процедура калибровки компаса не выполнялась следующим образом:
- Где существуют сильные магнитные помехи, рядом с крупными металлическими конструкциями (парковочные сооружения, стальные усиленные конструкции, мосты, автомобили, строительные леса, телекоммуникационные мачты).
- Удалите все мобильные телефоны или другие ферромагнитные устройства от Mavic Mini во время калибровки.
- Не проводить калибровку Mavic Mini в помещении.
Пошаговая инструкция калибровки датчиков IMU Mavic Mini :
- Поместите Mavic Mini на сухую ровную поверхность.
- Включите Mavic Mini в сложенном виде.
- Нажмите на 3 точки в верхнем правом углу приложения DJI Fly .
- Нажмите на «Безопасность».
- Прокрутите вниз до раздела «Датчики».
- Выберите «Калибровать» справа от IMU .
- Нажмите «Пуск» и следуйте инструкциям на экране, чтобы ориентировать дрон для калибровки IMU .
- Начните с Mavic Mini на нижней части корпуса. Когда калибровка пройдет на 100%, светодиод будет мигать зеленым.
- Затем переместите Mavic Mini на правую сторону. Когда калибровка пройдет на 100%, светодиод будет мигать зеленым.
- Поменяйте Mavic Mini на левую сторону и дайте ему откалиброваться до 100%. Светодиод будет мигать зеленым, когда калибровка закончится.
- Поставьте Mavic Mini на заднюю часть и дайте ему продолжить калибровку IMU до 100%. Светодиод будет мигать зеленым, когда он закончит.
- Переверните Mavic Mini вверх дном, чтобы камера была направлена вверх, и дайте ему продолжить калибровку.
- Когда полная калибровка Mavic Mini IMU будет завершена, дрон перезапустится.
Калибровка квадрокоптера
Около 90% квадрокоптеров продаются в состоянии Ready to Fly, что позволяет проводить их испытания сразу. Но в процессе перевозки или после первого запуска настройки могут сбиться и квадрокоптер начинает выполнять хаотичные движения, не слушаться владельца. Чтобы исправить данные нарушения необходимо провести калибровку устройства.
Зачем нужна калибровка
Полет квадрокоптера основан на ускорении и замедлении пропеллеров, которые позволяют выбирать направление движения и зависать на одном месте. Стабилизация данных действий проводится бортовым компьютером на основании информации, получаемой от акселерометров и гироскопов.
Управление дроном производится с пульта управления, который обеспечивает связь владельца и бортового компьютера. При правильной настройке квадрокоптер с легкостью выполнит все указанные команды. При запуске дрона в полет без предварительной проверки можно повредить или потерять аппарат. Поэтому сначала калибруют гироскоп, потом проверяют связь аппарата с пультом управления. На последнем шаге проводят настройку триммеров для обеспечения эффекта зависания в воздухе.
Виды калибровки
Настройка квадрокоптера начинается с тестового полета, который позволяет определить траекторию и выявить нарушения. Если дрон кренит в правую сторону, то необходимо производить регулировку по левому стику джойстика, а если влево – то по правому.
Откалибровать летательный аппарат после тестового полета необходимо следующими способами:
- Механический – подкручивание регулятора тяги между сервоприводом и тарелкой конструкции при незначительных отклонениях. На маленькой высоте данные нарушения не заметны, а вот на большой высоте будут ощутимы.
- Автоматический – настройка с помощью переключателей. Для настройки необходимо провести испытательный полет и оценить наклон дрона. После этого нужно установить триммер в положение противоположному наклону. Например, при наклоне дрона вперед – ставим триммер тангажа в нижнее положение, а при наклоне вправо – в левое положение.
Как проводят калибровку
Для настройки квадрокоптера необходимо выполнить несколько шагов.
Первый этап основан на подготовке к полету. Необходимо установить аккумулятор (если батарея не встроенная) и расположить квадрокоптер на ровной поверхности. Затем включить дрон и подождать секунд 10 для автоматической настройки гироскопов. Последним шагом является соединение пульта управления с бортовым компьютером, который отличается в зависимости от модели квадрокоптера:
- 3-axis – включить пульт и подождать около 7 секунд. Повторяющиеся короткие сигналы сообщают о процессе подключения. Длинный сигнал означает об окончании процесса и успешной связи с квадрокоптером.
- 6-axis – включить пульт и поднять стик газа до упора вверх, а затем сразу вниз. Звуковой сигнал будет означать, что произошла привязка пульта к квадрокоптеру.
На втором этапе необходимо разобраться в функциях пульта управления. Для перемещения дрона в горизонтальной оси необходимо использовать стик справа (крен вбок и наклон вперед), а движение по вертикальной оси обеспечивается стиком слева. Пробный запуск дрона проводят на открытой местности с минимальным количеством препятствий. Наилучшим вариантом является свободное пространство в радиусе 50 метров. При этом необходимо учитывать ветер, который может смещать дрон даже при правильной калибровке.
Третий этап основан на выявлении нарушений полета и проведении триммирования джойстиков. Чтобы правильно настроить квадрокоптер необходимо выяснить, какой конкретно стик вызывает нарушение:
- наклон вперед и назад вызывает левый рычаг;
- крен влево и вправо обеспечивает правый стик;
- наклон и крен – значит калибровать необходимо оба рычага.
Калибровка проводится на высоте более 50 сантиметров, иначе полет осуществляется за счет воздушной подушки, образуемой винтами. Выявить нарушения на данной высоте не представляется возможным.
На четвертом этапе производится механическая или автоматическая калибровка, а также перенастройка гироскопов. Триммирование проводится обязательно в воздухе, а настройка гироскопов на ровной поверхности. Гироскоп регулируется выполнением комбинации стиков, которые различаются в зависимости от модели. При отсутствии инструкции можно попробовать следующие варианты, выполняемые двумя стиками одновременно: влево и вниз либо вниз и вправо. Об успешном завершении сообщит светодиодная подсветка, которая несколько раз моргнет.
Как выполняется калибровка квадрокоптера
Квадрокоптеры, предлагаемые в поставке RTF (готовые к полету), не требуют специальной калибровки пульта. Однако при покупке комплекта ATF для самостоятельной сборки обязательно потребуется тонкая настройка средств управления. Калибровка квадрокоптера производится после его финальной сборки и тестирования. Существует несколько алгоритмов действий, которые зависят от используемой электроники и гироскопа.
Первый этап — калибровка гироскопа
- поставить устройство на ровную поверхность;
- включить питание или подсоединить аккумулятор;
- дождаться окончания тестирования.
Об окончании калибровки свидетельствует звуковой сигнал или световая индикация. Как делается настройка квадрокоптера, подробно изложено в инструкции по эксплуатации модели. У некоторых дронов процедура может быть сложнее. Например, чтобы откалибровать квадрокоптер, его нужно не только установить на ровную поверхность, но и покрутить в определенном положении по и против часовой стрелки.
Синхронизация с пультом
У большинства дронов китайского производства, таких, как Syma, процесс синхронизации очень простой. Пульт достаточно включить и дождаться звукового или светового сигнала от дрона. Так происходит у большинства моделей, построенных с использованием трехосевого гироскопа.
Чтобы подключить пульт для дрона с шестью степенями свободы позиционирования, необходимо:
- включить пульт;
- переместить джойстик тяги вверх;
- опустить левый джойстик вниз;
- получить подтверждение от дрона в виде звукового сигнала или световой индикации.
Важно! У разных моделей схема синхронизации может отличаться. Например, у некоторых требуется опустить ручки джойстиков к центру пульта навстречу друг другу. Данные о том, как синхронизировать пульт и дрон, приводятся в технической документации к набору электроники или готовой модели.
Проверка полета
Чтобы определить, что требуется калибровка регуляторов квадрокоптера, нужно поднять машину в воздух. Это бесполезно делать в комнате или на малой высоте. В ограниченном пространстве машина будет парить на воздушной подушке, сформированной потоком от винтов. Квадрокоптер следует запускать на улице, поднимая на высоту не менее 50 см. О необходимости калибровки свидетельствуют следующие варианты поведения:
- дрон тянет в сторону;
- машина заваливается на бок;
- квадрокоптер перемещается вперед или назад;
- устройство вращается в воздухе в горизонтальной плоскости.
Выявленные недостатки могут быть незначительными. Но при свободном полете они способны сильно повлиять на поведение дрона, ухудшая его управляемость и предсказуемость. Необходима калибровка квадрокоптера.
Способ первый
Первый способ доступен владельцам коптеров, пульт которых оснащен триммерами регулировки. Они обычно распложены сбоку и снизу, пара для каждого джойстика. После того, как дрон поднят в воздух, выполняются следующие действия:
- при смещении вперед или назад, нажимается триммер сбоку от левого джойстика вверх или вниз;
- при вращении в какую-либо сторону недостаток устраняется триммером под левым джойстиком;
- смещения вперед-назад регулируются триммером сбоку от правого джойстика;
- уход влево-вправо компенсируется триммером под правым джойстиком.
Регулировка производится до тех пор, пока недостатки не будут устранены. Данная операция никак не влияет на работу дрона, делается калибровка только пульта.
Способ второй
Второй способ подходит для владельцев моделей без триммеров на пульте управления.
Совет! Пользоваться таким вариантом калибровки стоит только в тех случаях, когда машину тянет в сторону или ведет по направлению очень незначительно.
Чтобы компенсировать недостатки, потребуется настроить квадрокоптер. Операция эта долгая и кропотливая: следует подкручивать регуляторы двигателей для компенсации. После каждой попытки дрон поднимается в воздух для проверки правильности поведения.
Способ третий
Для дронов, у которых нет триммеров пульта, и присутствуют сильно выраженные отклонения, предусматривается процедура автоматической калибровки. Она подробно изложена в инструкции по эксплуатации.
Для того чтобы все прошло успешно и с первой попытки, рекомендуется как можно тщательнее выполнить начальную калибровку гироскопа дрона. Устройство устанавливается на ровную поверхность, включается, проходит предусмотренную производителем процедуру. Только после этого делается калибровка пульта.
Способ четвертый
Для систем, построенных на платах Ardupilot, предлагается программное обеспечение для изменения полетных параметров. Перед тонкой калибровкой, требуется задать начальные настройки регуляторов. Это делается следующим образом:
- включается пульт;
- левый джойстик устанавливается на максимум вверх;
- подключается питание дрона;
- электроника квадрокоптера сигнализирует готовность к базовой калибровке миганием светодиодов;
- отключается и снова включается питание дрона;
- после стандартного сигнала о состоянии батареи дрок издает короткий писк, что свидетельствует записи настройки максимальной тяги;
- левый джойстик опускается вниз до упора.
После того, как дрон издаст долгий сигнал — можно проверить работу двигателей. Затем газ убирают до минимума и отключают питание квадрокоптера для завершения начальной калибровки и установки параметрики по тяге. Дальнейшие тонкие регулировки производятся при помощи программного пакета mission planer.
В качестве заключения
Не стоит игнорировать недостатки полетных характеристик дрона. Кроме усложнения управления машиной, они приводят к неравномерному износу двигателей, снижению общей долговечности квадрокоптера. Поэтому тщательная калибровка самостоятельно собранной системы критически важна. Если нет достаточных навыков такой работы — рекомендуется обратиться за помощью к специалистам.
