СБОРКА КАРБЮРАТОРА ВАЗ 2107

Комментарии: Избранное: 0

Шаг 1

Собирайте карбюратор в последовательности, обратной разборке. Предварительно подсоберите крышку, корпус карбюратора и корпус дроссельных заслонок, а затем соедините их. У процесса сборки карбюратора есть некоторые особенности и приемы, несоблюдение которых сведет на нет все затраты времени и труда на тщательную разборку, мойку, ремонт деталей карбюратора, и в конечном счете потребуется повторная разборка.

Топливные и воздушные жиклеры, эмульсионные трубки устанавливайте строго на свои места в соответствии с маркировкой, руководствуясь табл. 4.2. Имейте в виду, что по технологическим соображениям в маркировке жиклеров с точностью до сотых долей миллиметра запятая отсутствует. Например, маркировка главного топливного или воздушного жиклера (диаметр отверстия 1,50 мм), выполненная на его верхнем торце, выглядит так – «150». Помимо различий в маркировке, жиклеры отдельных систем карбюратора отличаются по форме и размерам, поэтому при несоблюдении маркировки перепутать местами можно только одноименные жиклеры первой и второй камер.

Шаг 2

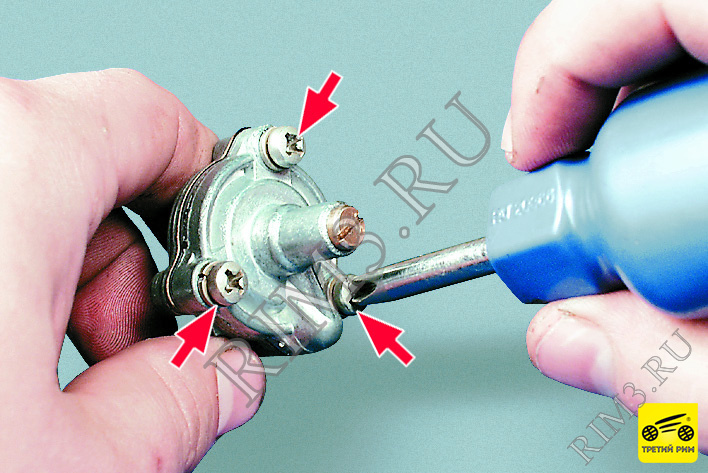

1. При сборке пускового устройства.

Шаг 3

2. . и ускорительного насоса, установив их крышки, не затягивайте сразу полностью винты крепления. Предварительно утопите рукой до упора шток диафрагмы пускового устройства, отведите до упора рычаг привода ускорительного насоса и только после этого окончательно крест-накрест затяните винты крепления крышек. Если не выполнить это условие, ход диафрагмы будет меньше необходимого, что, помимо нарушения работоспособности устройств, вызовет преждевременный выход из строя диафрагм из-за их повышенного растяжения.

3. Если снимали воздушную и дроссельные заслонки, не заменяйте штатные винты крепления на осях случайными. При установке равномерно затяните винты и развальцуйте их концы керном. При развальцовке обязательно уприте головки винтов в металлическую подставку, чтобы не погнуть оси.

4. Если при затяжке гаек крепления рычагов на осях дроссельных заслонок заклинивает оси, ослабьте винты крепления заслонок, немного переместите заслонки в воздушных каналах до момента освобождения осей и затяните, а затем законтрите винты. Если и после этого оси не освобождаются, демонтируйте их и снимите слой металла с торцовых поверхностей бобышек с отверстиями под оси корпуса дроссельных заслонок.

Шаг 4

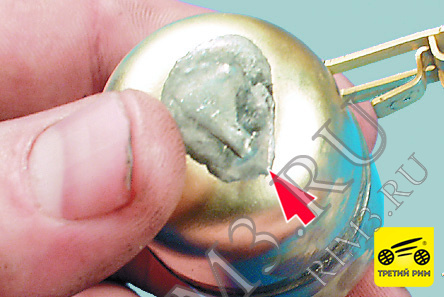

5. Если при сборке вы используете поплавок из ремонтного комплекта, обязательно проверьте его массу, которая должна быть не более 12,5 г. При большей массе аккуратно, стараясь не нарушить герметичность поплавка, удалите надфилем часть капли припоя, которую обычно наносят на поплавок для регулировки его массы, или при ее отсутствии – со шва соединения половин поплавка.

6. Перед установкой крышки карбюратора отрегулируйте поплавковый механизм (см. «Регулировка карбюратора ВАЗ 2107. Регулировка поплавкового механизма карбюратора»). Кроме того, проверьте правильность сборки ускорительного насоса, оценив подачу (см. «Регулировка карбюратора ВАЗ 2107. Проверка подачи ускорительного насоса карбюратора»). Винты крепления крышки карбюратора, а также крышек ускорительного насоса и пускового устройства затягивайте плотно, но без чрезмерных усилий, чтобы не деформировать привалочные поверхности.

7. Прокладки и диафрагмы устанавливайте только «всухую», без применения каких-либо герметизирующих составов. При работе карбюратора герметик неизбежно попадет в его каналы и выведет карбюратор из строя.

8. После окончательной сборки карбюратора отрегулируйте пневмопривод дроссельной заслонки второй камеры (см. «Регулировка карбюратора ВАЗ 2107. Регулировка пневмопривода дроссельной заслонки второй камеры»), положение дроссельных заслонок (см. «Регулировка карбюратора ВАЗ 2107. Регулировка дроссельных заслонок»), пусковые зазоры воздушной и дроссельных заслонок. Установив карбюратор на двигатель, отрегулируйте его привод (см. выше «Регулировка привода воздушной заслонки карбюратора ВАЗ 2107»; «Регулировка привода дроссельных заслонок ВАЗ 2107») и работу двигателя в режиме холостого хода (см. «Регулировка карбюратора ВАЗ 2107. Регулировка холостого хода»).

Сборка карбюратора 2105, 2107 Озон

После полной разборки карбюратора 2105, 2107 Озон необходимо его собрать. Сборка карбюратора Озон требует знания некоторых особенностей для правильной установки деталей. Рассмотрим их.

Для сборки потребуется инструменты — крестовая и шлицевая отвертки.

Как собрать карбюратор 2105, 2107 Озон?

Поочередно собираем три основных части карбюратора (крышку, корпус, блок дроссельных заслонок), затем соединяем их вместе.

1. Собираем крышку карбюратора Озон 2105, 2107.

2. Собираем корпус карбюратора Озон.

3. Собираем блок дроссельных заслонок карбюратора Озон.

Сборка блока дроссельных заслонок для разных модификаций карбюратора Озон может различаться некоторыми деталями (карбюраторы с ЭПХХ и микропереключателем и без). Подробнее: «Сборка нижней части-блока дроссельных заслонок карбюратора 2105, 2107 Озон».

4. Присоединяем блок дроссельных заслонок к корпусу карбюратора.

См. фото выше. Тягу привода воздушной заслонки одним концом продеваем в отверстие рычага на оси дроссельной заслонки первой камеры. Другим в верхнее отверстие трехплечего рычага. Для этого снимаем трехплечий рычаг с кронштейном пружины, отвернув винт его крепления. Тягу присоединяем именно в таком положении как на изображении.

Устанавливаем возвратную пружину. Зацепляем ее за крючок кронштейна и крючок рычага блокировки.

Одеваем наконечник штока пневмопривода на палец промежуточного рычага на оси дроссельной заслонки второй камеры. Закрепляем фиксирующей разрезной шайбой.

Закрепляем блок двумя винтами.

5. Присоединяем верхнюю часть- «крышку» карбюратора к корпусу.

Устанавливаем картонную прокладку. Вставляем поплавок в поплавковую камеру так чтобы он не погнул рычаг и не изменил своего положения.

Присоединяем телескопическую тягу. Одним концом она крепится в отверстие рычага воздушной заслонки, другим вставляется в паз бобышки трехплечего рычага. Для установки в паз пальцами или шлицевой отверткой сжимаем корпус телескопической тяги.

Закрепляем крышку на корпусе пятью винтами.

Карбюратор 2105, 2107 Озон собран и готов к установке на двигатель и последующей регулировке и настройке.

Примечания и дополнения

— При соединении корпуса и нижнего блока, корпуса и крышки добиваемся чтобы трубки и отверстия под них совпали. Ни в коем случае не стягиваем детали с усилием, они должны легко состыковываться при правильной установке.

Чистка и сборка карбюратор ОЗОН 2107-1107010-20 ч. 2
