Определение допустимости буксировки прицепа автомобилями «УАЗ»
В настоящее время на территории Таможенного союза актуален вопрос установки тягово-сцепного устройства (ТСУ), в простонародье – «фаркоп» для буксировки прицепа на автомобилях УАЗ различных модификаций и разных годов выпуска.
Для определения возможности буксировки прицепа требуется анализ технической документации, а именно одобрений типа (ОТТС).
В Одобрении Типа Транспортных средств производства Ульяновского автозавода зачастую указано, что «буксировка прицепа не предусмотрена». Для некоторых типов ТС эта формулировка вовсе не означает запрета, а лишь указывает на то, что испытания тормозных свойств транспортного средства проходили без прицепа, например для удешевления сертификационных испытаний. С другой стороны это может и означать, что указанный в ОТТС тип транспортного средства не прошел испытания с прицепом, поэтому и указано – буксировка прицепа не предусмотрена. Задачей данного исследования необходимо определить, является ли это техническим запретом либо производитель не заявлял буксировку прицепа при сертификационных испытаниях. Применяемая компанией «УСЛУГИАВТО» методика расчета позволяет с точностью до 95% по сравнению с натурными испытаниями определить такую возможность.
Для оценки эффективности были проведены расчеты тормозных систем автомобилей разных моделей, модификаций и годов выпуска.
По результатам расчетов можно выделить 2 группы автомобилей:
- Производства до 2006 года

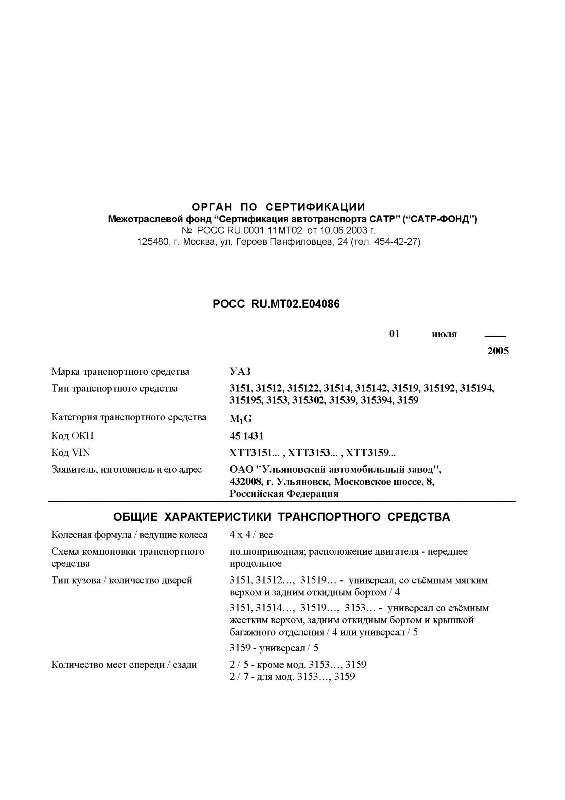

Пример ОТТС автомобилей «УАЗ» до 2006 года выпуска:
.jpg)
В разные годы выпуска данные автомобили оснащались тормозной системой с вакуумным усилителем тормозов или без него, с дисковыми либо барабанными передними тормозными механизмами.
Результаты расчетов показали, что данные автомобили имеют небольшой запас эффективности рабочей тормозной системы. Однако, этого недостаточно для буксировки прицепа. Таким образом, не допускается буксировка прицепа любой массы.
Однако, есть возможность доработки штатной тормозной системы, которая позволит увеличить эффективность торможения.
- После 2006 года выпуска.
С 2006 года автомобили УАЗ-315195, УАЗ-315146, УАЗ-390995, УАЗ-3153, УАЗ-2206, УАЗ-3303, УАЗ-Патриот и др. стали оснащать тормозной системой с большими силовыми возможностями.
Пример ОТТС автомобилей «УАЗ» после 2006 года выпуска:
Расчеты показали, что эффективности тормозной системы достаточно для буксировки прицепа:
— 750 кг без тормозной системы
— 1500 кг оборудованного тормозной системой.
Рабочая тормозная система обеспечивает требуемый уровень замедления в штатном и аварийном режимах. Уровни реализуемого сцепления соответствуют нормативам Правил ЕЭК ООН №13Н.
График уровней реализуемого осями УАЗ-Патриот сцепления. Масса без нагрузки, регулятор тормозных сил.
График уровней реализуемого осями УАЗ-Патриот сцепления. Разрешенная максимальная масса, регулятор тормозных сил.
Вывод: исходя из данных полученных расчетным путем можно сделать однозначный вывод о недопустимости буксировки прицепа по дорогам общего пользования транспортными средствами Ульяновского автозавода произведенных до 2006 года. В свою очередь это не запрещает оснащать его тягово-сцепным устройством (ТСУ), например для удобства вытаскивания застрявшего автомобиля.
Как сертифицировать уаз хантер для буксировки прицепа
Коллеги, прошу вашего совета.
Приобрел УАЗ-315195 Hunter новым в 2008 г. у официального дилера.
Там же его силами был установлен ТСУ (фаркоп).
Машина покупалась для таскания прицепа с лодкой.
Сейчас ужесточился контроль за установкой допоборудования на авто.
Раньше ездил куда угодно и у инспекторов вопросов не возникало про фаркоп. ТО так же проходил без проблем.
Начал разбираться к чему готовиться в связи с ужесточением и вот что нарыл.
В Инструкции по эксплуатации, переданной вместе с авто в салоне, есть запись, что полная масса буксируемого прицепа 1500кг (с тормозами) и 750кг (без тормозов) и звездочка-сноска «Буксирование прицепа допускается только при наличии тягово-сцепного устройства шарового типа».
Т.е. буксирование разрешается по инструкции при наличие ТСУ шарового типа.
Причем эта запись распространялась на все варианты комплектаций машины.
Но решил почитать, что по этому поводу написано в ОТТС.
Раньше никогда в него не смотрел.
Запросил у дилера ОТТС. Ответ — типа машина 2008г. Таких старых ОТТС нет в базе.
Ладно, запросил в организации, выдавшей ОТТС. Ответ — срок хранения ОТТС в архиве 5 лет. Т.е. тоже нет.
Начал ещё дальше искать. Через горячую линию УАЗ нашел.
Читаю. Буксировка прицепа не предусмотрена.
Получается в соответствии с инструкцией буксировка разрешена, а по ОТТС не предусмотрена.
Как правильно трактовать/понимать это противоречие?
ТСУ, которое я установил в салоне шарового типа и сертифицировано для моей модели авто, есть Сертификат и паспорт на изделие.
Есть Акт выполненных работ (установка ТСУ) специализированной организацией — дилером.
Могу ли я спокойно эксплуатировать авто?
Или нужно проходить сертификацию в спецлабораториях.
Смущает противоречие в Инструкции и ОТТС.
С одной стороны инспектору, который будет задавать неудобные вопросы, можно показать инструкцию.
Вряд-ли он захочет искать ОТТС. Тем более его даже в архивах нет.
Такая же ерунда при прохождении ТО.
Где они на станции ТО найдут ОТТС?
Или я его должен придоставить? Мне это не нужно, там запись не в мою пользу.
Не очень хочется нарваться на исполнительного инспектора, который дороется до сути, снимет номера где-то вдалике от дома с лодкой на хвосте. И заставит снимать ТСУ.
Думаю я не одинок в такой ситуации. Как посоветуете поступить?
Заранее большое спасибо!
Буксировка прицепа
УАЗ Hunter 2006, двигатель дизельный 2.4 л, 86 л. с., полный привод, механическая коробка передач — другое
Машины в продаже
Владивосток
УАЗ Хантер, 2023
УАЗ Хантер, 2011
Нижневартовск
УАЗ Хантер, 2018
УАЗ Хантер, 2023
Комментарии 28
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
У меня тоже был когда купил, но он сломан был.
У меня полностью рессорный уаз, на нём фаркоп с завода. А на тех уазах что с пружинами спереди, фаркоп не предусмотрен. Точнее отверстие под него есть на раме, но ставить его туда нельзя.
В ОТТС буксировка прицепа не предусмотрена?
На хантере не предусмотрена.
А согласно инструкции по эксплуатации можно)
У моего уаза даже прицеп есть оригинальный. Он же для 469го и всех подобных уазов.
Обращался на завод — отказали!
Provotor88 — есть положительный опыт подобных обращений?
Устанавливаете сертифицированный фаркоп. В сертифицированном сервисе и копии этих куч документов назавод с новым письмом. Ответ будет положительный.
В адрес ООО «УАЗ», а там письмо отписали на группу по работе с клиентами — так по телефону мне сказали.
Куда писал что бы завод ответил?
У меня фаркоп был, сломанный, но был))
Нельзя потаму как фаркоп с завода не устанавливается. )) А вообще можно.
Зато согласно ОТТС из письма разрешены ГУР, мосты военные, люк в крыше, напольный вещевой ящик (видимо бар), шины 215/90/15.
Пока не пристали. С целью исключения в дальнейшем проблем, так как в свидетельство о регистрации вписали номер ОТТС!
с какой целью писал на завод? гайцы пристали?
прицеп таскаю, вроде никто не говорил ничего
Х.з. у меня на патре с завода ТСУ стояло. А щас видите ли нельзя. Силовой обвес тоже по ОТТС нельзя-зато с завода на красных хантерах можно. Мне иногда кажется что ответ на все эти запросы на заводе дает-секретутка и ставит печать а вы как хотите так и е**…сь.
на оранжевый хантер в оттс и обвес и тсу вписаны.
Установка фаркопа и регистрация в ГИБДД
Для принятия решения о допустимости установки тягово-сцепного устройства (ТСУ) и необходимости его регистрации в ГИБДД как изменения конструкции автомобиля необходимо вначале изучить заводскую документацию на автомобиль. Возможны три основных варианта. Рассмотрим их.
1. Буксировка прицепа допускается заводом-изготовителем, тягово-сцепное устройство является стандартным или дополнительным оснащением автомобиля.
В соответствующей графе ПТС находим номер одобрения типа транспортного средства (ОТТС):
В ОТТС находим тягово-сцепное устройство, указанное в качестве дополнительного оборудования
Заодно убеждаемся, что в части оснащения ТСУ автомобиль прошел сертификацию
Уточняем допустимые характеристики прицепа
Приобретаем фаркоп, который сертифицирован с моделью нашего автомобиля (или базового шасси)
Устанавливаем фаркоп в штатные места.
Сохраняем для себя копии ОТТС и сертификата на ТСУ.
Так как возможность установки тягово-сцепного устройства предусмотрена конструкцией конкретного автомобиля, то с точки зрения технического регламента Таможенного Союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» (п.6) монтаж фаркопа не будет являться изменением конструкции, а, следовательно, регистрировать его в Госавтоинспекции не нужно.
Но разъяснения на всякий случай приложим
2. Буксировка прицепа допускается заводом-изготовителем, тягово-сцепное устройство отсутствует в перечне стандартного или дополнительного оснащения автомобиля.
Если в одобрении типа транспортного средства на Ваш автомобиль указаны характеристики прицепа, допускаемого к буксировке, но в перечне возможного оборудования ТСУ нет,
то по сути это означает, что завод-изготовитель автомобиля предусмотрел возможность буксировки прицепа, но не предлагает комплектации, включающей фаркоп. Отличий с первым вариантом нет: приобретается ТСУ, сертифицированное для установки на конкретную модель автомобиля (базовое шасси). Регистрация в Госавтоинспекции так же не потребуется, но в данном случае следует сослаться уже на п.77 ТР ТС 018/2011
3. Буксировка прицепа заводом-изготовителем не предусмотрена.
В ОТТС на некоторые автомобили может присутствовать запись «Буксировка прицепа не предусмотрена»
В этом случае в ГИБДД Вам обосновано укажут на недопустимость такого переоборудования, ссылаясь на разъяснения Минпромторга России от 20.11.2019г. №82125/20.
На самом деле это тот самый случай, когда мы бы рекомендовали связаться с заводом-изготовителем автомобиля или испытательной лабораторией (что гораздо проще и быстрей) и узнать причины такого решения, так как это может быть, как конструктивная особенность, действительно исключающая возможность буксировки прицепа (замечательная статья по этому поводу от испытательной лаборатории «УслугиАВТО»http://www.uslugiavto.com/node/162), так и простая экономия изготовителя на сертификации
В любом случае при установке ТСУ на такой автомобиль избежать обращения в испытательную лабораторию невозможно, так как необходимо проведение процедуры по регистрации изменений, внесенных в конструкцию транспортного средства. Иногда может потребоваться не только подготовка заключения предварительной технической экспертизы конструкции транспортного средства на предмет возможности внесения в нее изменений и протокола проверки безопасности конструкции транспортного средства после внесенных в нее изменений, но и расчет эффективности тормозной системы. В целом процедура регистрации изменений конструкции стандартна, но из-за необходимости обоснования допустимости в ГИБДД на каждом этапе, необходимо запастись терпением.
