Предохранители и реле Citroen C3 2002-2009
Рассмотрены автомобили Citroen C3 первого поколения с дизельным и бензиновым двигателями 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска. Так же рестайлинг и C3 Pluriel.
Расположение блока предохранителей в салоне автомобиля.
Под панелью приборов с левой стороны.
Для доступа к предохранителям снимите крышку блока, потянув ее к себе, отверните винты на 1/4 оборота и выньте блок предохранителей.
Предохранитель прикуривателя находится под номером 22 (20А).
схема расположения предохранителй в блоке.
Цепь питания диагностического разъема – Прицепное устройство + Система навигации
Электронный блок управления (ЭБУ) АКПП – Подрулевой переключатель передач – Часы – Дисплей – Система навигации – Электронный блок противоугонной сигнализации – Автомагнитола
Сирена противоугонной сигнализации
Диагностический разъем – Датчик углового положения маховика
Датчик дождя – Датчик освещенности – Электронный блок противоугонной сигнализации
Электрообогрев заднего стекла – Электрообогрев наружных зеркал заднего вида
Стеклоочиститель заднего стекла
Цепь питания сдвижного люка с электроприводом – Электростеклоподъемники передних дверей
Подрулевые переключатели – Электронный блок управления (ЭБУ) подушек безопасности – Блок предохранителей в моторном отсеке
Комбинация приборов – Дисплей – Система навигации – Кондиционер – Датчики парковки – Автомагнитола
Центральный замок – Система суперблокировки
Задний правый стоп-сигнал
Задний левый стоп-сигнал – Дополнительный стоп-сигнал
Электророзетка на 12 В – пердохранитель прикуривателя ситроен с3 – Плафоны освещения салона – Регулировка и складывание наружных зеркал с электроприводом – Проводка для подключения автомагнитолы – Подсветка зеркальца, встроенного в солнцезащитный козырек – Плафон освещения номерного знака
Схема расположения предохранителей в блоке под панелью приборов для автомобилей после 2005 года выпуска.
Предохранитель прикуривателя находится под номером 9 (30А).
Диагностический разъем – Присадка сажевого фильтра – Контактор сцепления – Датчик углового положения маховика
Задние электростеклоподъемники – Сдвижной люк в крыше
Цифровые часы – Клавиши управления на рулевом колесе – Автомагнитола – Дисплей
Прикуриватель – Цифровые часы – Плафоны освещения салона – Косметическое зеркальце
Замок зажигания – Диагностический разъем
Калькулятор подушек безопасности – Датчик осадков и освещенности
Парктроник – Комбинация приборов – Автоматическая система климат- контроля – Телефон Bluetooth®
Центральный замок с электроприводом – Система суперблокировки
Заднее стекло с электрообогревом
SHUNT PARK CLIENT
Дополнительный блок предохранителей в салоне.
после 2005 года.
| Номер | Номинал | Назначение |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Не используется | |
| 6 | Не используется | |
| 7 | 5А | Люк в крыше Электрическое зеркало (а) Переднее стеклоподъемники |
| 8 | Не используется | |
| 9 | 30А | Электрически управляемый капот Или Задние стеклоподъемники Или Не используется |
| 10 | 30А | Задние стеклоподъемники Или Сиденья с подогревом Или Не используется |
| 11 | 20А | Подогрев передних сидений Или Не используется |
| 12 | 30А | Задние стеклоподъемники Или Не используется |
Дополнительный блок №2 предохранителей в салоне.
после 2005 года.
Предохранитель 36
Аудио система
Или
Не используется
15,0 А
Предохранитель 37
Сиденья с подогревом
Или
Блок управления складной крышей
(30А также используется)
20,0 А
Блок предохранителей в моторном отсеке Citroen C3.
Для замены предохранителей снимите защитную крышку с аккумулятора, затем крышку с монтажного блока.
схема расположения предохранителей в блоке.
Назначение предохранителей под капотом.
Блок предварительного подогрева дизельного двигателя – Датчик наличия воды в дизельном топливе – Датчик скорости – Фонари движения задним ходом – ЭБУ (АКПП, КПП типа SensoDrive)
Электронные блоки управления (ЭБУ) (Система ABS, система ESP)
ЭБУ (система впрыска топлива, системы гидроусилителя рулевого управления) – Датчики (уровня охлаждающей жидкости в дизельном двигателе, системы круиз-контроля, стоп-сигналов, сцепления) – Реле КПП SensoDrive и АКПП – Блок дополнительной системы подогрева
Предохранители и реле Citroen C4 (B7), 2011 — 2018
В 2010 году в Париже было представлено второе поколение Citroen C4 (B7). При этом было решено отказаться от трехдверной версии хэтчбека, а первоначально новинка и вовсе выпускалась только как пятидверный хэтчбек (седан был официально представлен только в конце 2012 года). В данном материале мы подробно рассмотрим схемы предохранителей Ситроен С4 второго поколения (в кузовах седан и хэтчбек B7): 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Блок предохранителей
Монтажный блок находится около АКБ.
| Схема элементов моторного блока | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Модуль управления двигателем и питанием | 15 |
| F2 | Двухскоростной охлаждающий вентилятор | 5 |
| F3 | Модуль управления двигателем | 5 |
| F4 | 5 | |
| F5 | Модуль управления двигателем и вентилятором воздухозаборника | 15 |
| F6 | Модуль управления двигателем | 20 |
| Бензонасос с датчиком уровня | ||
| F7 | Модуль управления двигателем | 10 |
| F8 | 10 | |
| F10 | Переключатель сцепления | 5 |
| Модуль управления АКПП | ||
| Передние фары | ||
| F11 | Переключатель сцепления | 5 |
| Модуль управления АКПП | ||
| Передние фары | ||
| F12 | Система АБС | 5 |
| F15 | Диагностическая розетка | 20 |
| Усилитель руля | ||
| Датчик уровня охлаждающей жидкости | ||
| Насос присадки к топливу | ||
| BSI | ||
| F17 | Диагностическая розетка | 20 |
| Усилитель руля | ||
| Датчик уровня охлаждающей жидкости | ||
| Насос присадки к топливу | ||
| BSI | ||
| F19 | Малая / большая скорость работы очистителя ветрового стекла | 30 |
| F20 | Насос омывателя лобового стекла | 15 |
| F21 | Насос омывателя фар | 20 |
| F22 | Гудок | 15 |
| F23 | Правая галогенная фара дальнего света | 15 |
| F24 | Левая галогенная фара дальнего света | 15 |
| F26 | Компрессор кондиционера | 10 |
| Муфта компрессора кондиционера | ||
| Или | ||
| Компрессор кондиционера | ||
| F27 | Левая фара | 5 |
| F28 | Правая фара | 5 |
| F29 | Стартер | 25 |
| F30 | Модуль управления двигателем | 30 |
Сбоку, в нижней части основного блока расположена дополнительная плата.
| № | Расшифровка | Ток, А |
| F8 | Насос гидроусилителя руля / Механическая коробка передач | 30 |
| F10 | АКПП | 5 |
| F11 | Реле блокировки переключения | 5 |
| F12 | АКПП | 15 |
| F18 | Рычаг селектора | 5 |
Силовые плавкие вставки
Высокомощные плавкие вставки находятся на аккумуляторной батарее.
| Схема | ||
|---|---|---|
| № | Описание | Ток, А |
| FL9 | BSI (Интеллектуальный модуль распределения питания) | 60 |
| FL10 | Усилитель руля | 80 |
| FL11 | Модуль управления КПП | 30 |
| FL12 | Электродвигатель вентилятора системы охлаждения | 60 |
| FL13 | BSI (Интеллектуальный модуль распределения питания) | 60 |
| FL14 | Свечи накаливания | 70 |
| FL15 | Блок реле защиты реле 3 | 100 |
| FL16 | — | |
| 1 | — | |
| 2 | — | |
| 3 | Датчик состояния аккумуляторной батареи | 5 |
| 4 | Электронный блок управления КПП | 5 |
| 5 | разъем для диагностики (DLC) | 5/15 |
| 6 | Электронный блок управления КПП | 15 |
| 7 | Системы АБС и ESP | 5 |
| 8 | Задняя розетка 12В | 20 |
В салоне
Основной блок

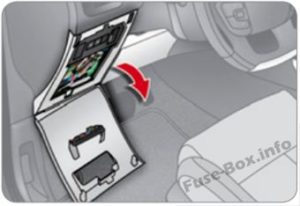

Блок находится с водительской стороны приборной панели, за пластиковой крышкой.
Для доступа к плате снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, потом слева, и демонтируйте крышку полностью.
| Схема салонного блока | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F2 | Диагностический разъем | 7,5 |
| F3 | Выключатель зажигания | 3 |
| или | ||
| Противоугонное устройство или кнопка системы «START/STOP | ||
| F4 | Телематический блок управления | 5 |
| F5 | Блок контроля давления в шинах | 3 |
| или | ||
| Дистанционный ключ-пульт | ||
| F6A | Магнитола | 15 |
| F6B | ||
| F7 | Салонный монтажный блок | 15 |
| или | ||
| Электронный блок системы помощи при пуске «свободные руки» | ||
| F8 | Сирена и процессор сигнализации | 3 |
| F9 | Рулевые кнопки управления | 3 |
| F11 | Модуль управления ESP | 5 |
| F12 | Выключатель педали тормоза | 15 |
| F13 | Прикуриватель спереди Ситроен С4/ Розетка 12 В. | 10 |
| F14 | Прикуриватель и розетка 12 В в багажнике | 10 |
| F16 | Многофункциональная подсветка большого бардачка, задние индивидуальные светильники, подсветка перчаточного ящика. | 3 |
| F17 | Подсветка противосолнечного козырька, передние индивидуальные светильники. | 3 |
| F19 | Панель приборов | 3 |
| F21 | Многофункциональный переключатель | 10 |
| Мультиплексный блок управления | ||
| или | ||
| Управление автомагнитолой и климатической установкой. | ||
| F22 | Парктроник | 10 |
| Приборная панель | ||
| Многофункциональный дисплей | ||
| F23 | Блок предохранителей № 1 в моторном отсеке | 5 |
| F24 | Датчик дождя и света | 3 |
| F25 | Блок подушек безопасности и пиротехнических натяжителей | 3 |
| F26 | Салонный монтажный блок | 15 |
| F27 | Выключатель педали тормоза | 3 |
| F28 | Автомагнитола, авторадио (доп. оборудование). | 15 |
| F29 | Кнопки управления рулевого колеса | 3 |
| F30 | Очиститель заднего стекла. | 20 |
| F32 | Центральный замок | 30 |
| F32 | Hi-Fi усилитель. | 10 |
| F35 | Ремни безопасности | 3 |
| Реле гидроусилителя руля | ||
| F37 | Регулировка фар | 3 |
| Зеркало заднего вида / стеклоочистители | ||
| Блок управления отопителем | ||
| F38 | Электрохромное зеркало заднего вида / Переключатель корректора направления света фар | 3 |
Дополнительный блок
Чуть ниже основного блока расположен блок BFH3.
| Схема | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | обогрев заднего стекла | 40 |
| F2 | зеркала с электро подогревом | 7.5 |
| F3 | блок предохранителей в салоне 5 для версии такси | 15 |
| F4 | розетка на 12 В для мультимедийного оборудования | 15 |
| F5 | электродвигатели задних стекло подъемников | 30 |
| F6 | электродвигатели передних стекло подъемников | 30 |
| F7 | сиденья с подогревом | 2 |
| F8 | вентилятор кондиционера | 20 |
| F9 | крышка багажника с электроприводом | 30 |
| F10 | катушка левого ремня безопасности | 40 |
| F11 | коммутационный блок прицепа | 5 |
| F12 | электропривод сиденья водителя и массажное устройство | 30 |
| F13 | катушка правого ремня безопасности | 40 |
| F14 | установка на место ручки — электропривод сиденья пассажира — массажные устройства сидений | 30 |
| F15 | электропривод шторки люка в крыше | 25 |
| F16 | плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя | 5 |
| F17 | блок освещения и памяти положения наружных зеркал заднего вида | 10 |
| F18 | аудиоусилитель | 25 |
| F19 | Резерв | |
| F20 | крышка багажника с электроприводом | 7,5 |
| F21 | блок доступа и пуска «Свободные руки» | 3 |
| F22 | разъем 230 В | 20 |
| F23 | нет | |
| R1 | разъем 230 В | |
| R2 | Розетка 12 В | |
| R3 | нет | |
Предохранители и реле Citroen Xsara Picasso (N68), 1999 — 2009
Citroen Xsara Picasso — компактвэн французской компании. Продажи начались в конце 1999 года. собиралась на заводе PSA в Виго, Испания, и начиная с 2001 года — в Бразилии для рынка Латинской Америки. В данном материале мы подробно рассмотрим схемы предохранителей Ситроен Ксара Пикассо 1-го поколения (в кузове N68) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель.
В моторном отсеке
Блок предохранителей
Находится в правой части подкапотного пространства в углу, ближе к лобовому стеклу. В зависимости от года выпуска его исполнение может отличаться.
Тип 1
Общий вид.
| Схема | ||
|---|---|---|
 |
||
| № | Описание | Ток, А |
| 18 | — | |
| 19 | — | |
| 20 | Реле электродвигателя вентилятора системы охлаждения | 5 |
| 21 | — | |
| 22 | Указатели поворота | 20 |
| 23 | Антиблокировочная система тормозов (ABS) | 10 |
| 24 | Управление двигателем | |
| 25 | 15 | |
| 26 | 30 | |
| 27 | Блок реле | 20 |
| 28 | Резерв | 5 |
| 29 | Нагреватель охлаждающей жидкости | 40 |
| 30 | Противотуманная фара, правая | 5 |
| 31 | Противотуманная фара, левая | 5 |
| 32 | Датчик скорости автомобиля, фонари заднего хода | 5 |
| 33 | Датчик низкой температуры охлаждающей жидкости, диагностический разъем, подогреватель топлива | 10 |
| 34 | Управление двигателем | 15 |
| R1 | Реле противотуманных фар | — |
| R2 | Реле дополнительного отопителя | — |
| R3 | Реле ближнего света фар | — |
| MF1 | Многофункциональный блок управления 1 | 70 |
| MF 2 | Электродвигатель вентилятора системы охлаждения (низкая скорость) | 30 |
| MF 3 | Электродвигатель вентилятора системы охлаждения (высокая скорость) | 30 |
| MF 4 | Антиблокировочная система тормозов (ABS) | 50 |
| MF5 | Гудок | 15 |
| MF6 | Реле ближнего света фар | 15 |
| MF7 | Реле электродвигателя вентилятора системы охлаждения | 5 |
| MF 8 | Монтажный блок салона | 70 |
| MF 9 | Многофункциональный блок управления 1 | 50 |
| MF 10 | Выключатель фар | 40 |
| MF 11 | — | |
| MF12 | Замок зажигания | 50 |
| MF 13 | 40 | |
| MF14 | Диагностический разъем | 10 |
| MF 15 | Подогреватель сидений | 20 |
| MF 16 | Блок предохранителей в салоне | 40 |
| MF 17 | Нагреватель охлаждающей жидкости | 30 |
Тип 2
Второй вариант исполнения подкапотного блока.
| Схема | ||
|---|---|---|
 |
||
| № | Расшифровка | Ток, А |
| 1 | Фонари заднего хода — Датчик наличия воды в дизтопливе — Охлаждающая жидкость | 10 |
| 2 | Цепь питания бензонасоса | 15 |
| 3 | Электронный блок управления (ЭБУ) системы АБС | 10 |
| 4 | Двигатель (ЭБУ) — ЭБУ АКПП | 10 |
| 5 | BVA — Присадки в дизтопливо | 10 |
| 6 | Противотуманные фары | 15 |
| 7 | Автоматическое освещение | 15 |
| 8 | Двигатель (ЭБУ) | 20 |
| 9 | Лампа ближнего света левой фары | 15 |
| 10 | Лампа ближнего света правой фары | 15 |
| 11 | Левая фара дальнего света | 10 |
| 12 | Правая фара дальнего света | 10 |
| 13 | Звуковой сигнал | 15 |
| 14 | Передний и задний стеклоомыватели | 10 |
| 15 | Датчики двигателя, катушки зажигания, инжекторы, Электромагнитные клапана | 30 |
| 16 | Воздушный насос | 30 |
| 17 | Передний стеклоочиститель | 30 |
| 18 | привод системы подачи воздуха, сервисная панель | 40 |
Дополнительная плата сбоку |
||
| MF1 | Реле электродвигателя вентилятора системы охлаждения | 50 |
| MF2 | Антиблокировочная система тормозов (ABS) | 50 |
| MF3 | Антиблокировочная система тормозов (ABS) | 30 |
| MF4 | Многофункциональный блок управления 1 | 50 |
| MF5 | Многофункциональный блок управления 1 | 50 |
| MF6 | Сиденья с подогревом | |
| MF7 | Замок зажигания | 50 |
| MF8 | Кондиционирование воздуха | 70 |
Дополнительный панель
В зависимости от комплектации, в моторном отсеке (его правой части) может быть размещена дополнительная плата с реле и предохранителями
Здесь находятся предохранители на 40А и модули реле отвечающие за обогреватель кондиционера.
Отдельные реле
Некоторые модули реле, отвечающие за вентилятор радиатора, размещаются отдельно в передней части моторного отсека.
В салоне
Монтажный блок находится с водительской стороны, внизу панели приборов, за пластиковой крышкой.
Тип 1
Общий вид.
| Схема | ||
|---|---|---|
 |
||
| № | Описание | Ток, А |
| F1 | Передние и боковые подушки безопасности, преднатяжители ремней безопасности | Шунт |
| F2 | Нет | — |
| F3 | Переключатель на педали сцепления | 5 |
| F4 | «+» после выключателя зажигания, мультиплексная система (BSI) | 5 |
| F5 | Питание к клапану остановки двигателя (2.0 HDi) | 10 |
| F6 | Постоянное питание аварийном световой сигнализации | 5 |
| F7 | Постоянное питание мультиплексной системы (BSI) | 5 |
| F8 | Датчик температуры охлаждающей жидкости, внутреннее потолочное освещение, комбинация приборов | 10 |
| F9 | Освещение багажного отделения | 5 |
| F10 | Навигация | 5 |
| F11 | Нет | — |
| F12 | Нет | — |
| F13 | Нет | — |
| F14 | Питание дополнительной розетки и электрооборудования прицепа | 15/30 |
| F15 | Стеклоподъемники задних дверей | 20 |
| F16 | Блок защиты | 40 |
| F17 | Автомобильный радиоприемник | 15 |
| F18 | Нет | — |
| F19 | Задние противотуманные фонари | 5 |
| F20 | Нет | — |
| F21 | Нет | — |
| F22 | Потолочное освещение, освещение вещевого ящика | 10 |
| F23 | предохранитель прикуривателя ксара пикассо | 20 |
| F24 | Нет | — |
| F25 | Нет | — |
| F26 | Зеркала с электрическим приводом | 5 |
| F27 | Постоянное питание дополнительного оборудования и мультиплексной системы (BSI) | 5 |
| F28 | Нет | — |
| F29 | Левая фара дальнего света | 10 |
| F30 | Правая фара дальнего света | 10 |
| F31 | Левая фара ближнего света | 10 |
| F32 | Правая фара ближнего света | 10 |
| F33 | Корректор света фар | 10 |
| F34 | Освещение номерного знака, переднее левое и заднее правое габаритное освещение | 10 |
| F35 | Переднее правое и заднее левое габаритное освещение | 10 |
| F36 | Система кондиционирования воздуха | 15 |
| F37 | Нет | 5 |
| F38 | Кнопочный выключатель | 5 |
| F39 | Нет | 5 |
| F40 | Вентилятор системы кондиционирования воздуха | 40 |
Доп. плата сбоку |
||
| 1 | Питание мультиплексной системы | 15 |
| 2 | Люк, стеклоподъемники передних и задних дверей | 30 |
| 3 | Компрессор системы кондиционирования воздуха, очиститель заднего стекла | 15 |
| 4 | Обогреватель заднего стекла и наружных зеркал заднего вида | 30 |
| 5 | Очиститель ветрового стекла | 25 |
| 6 | Система центральном блокировки замков | 20 |
Тип 2
Второй вариант исполнения салонного блока предохранителей.
Предохранители и реле Citroën C4 (2011-2017)
citroen
Автор redactor3 На чтение 3 мин Просмотров 4.7к. Опубликовано 08.08.2020
В этой статье мы рассмотрим Citroen C4 второго поколения, выпускавшиеся с 2011 по 2018 годы. Здесь вы найдете схемы блоков предохранителей Citroen C4 2011, 2012, 2013, 2014, 2015 и 2016 годов , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блоки предохранителей на приборной панели
Расположение блока предохранителей
Автомобили с левым рулем:
2 блока предохранителей расположены в нижней части приборной панели (с левой стороны).
Отсоедините крышку, потянув за верхний правый, а затем левый; полностью освободите крышку и переверните ее.
Автомобили с правым рулем:
2 блока предохранителей расположены на нижней панели приборов, в перчаточном ящике.
Откройте крышку перчаточного ящика, отсоедините держатель, прикрепленный к крышке блока предохранителей, потянув вправо, откройте крышку блока предохранителей, потянув вверху справа, затем влево, полностью откиньте крышку блока предохранителей.
